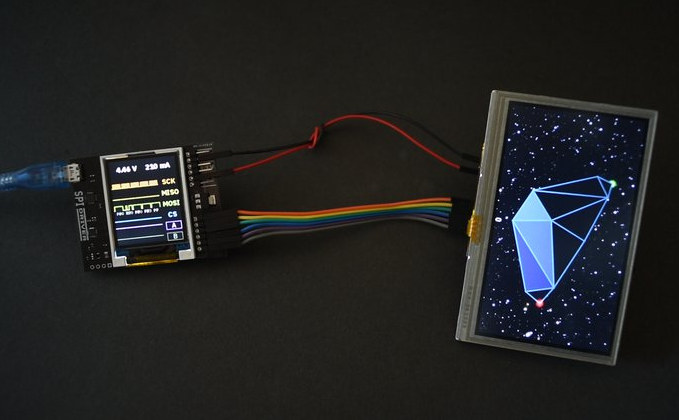

SPIDriver представляет собой инструмент для отладки и программирования SPI, подключаемый через USB-порт компьютера для управления устройствами SPI (например, LCD-дисплеями или светодиодными лентами) с одновременным отображением сигналов SPI и уровней напряжения/тока на цветном дисплее. Устройство также может использоваться как программатор SPI flash-памяти.

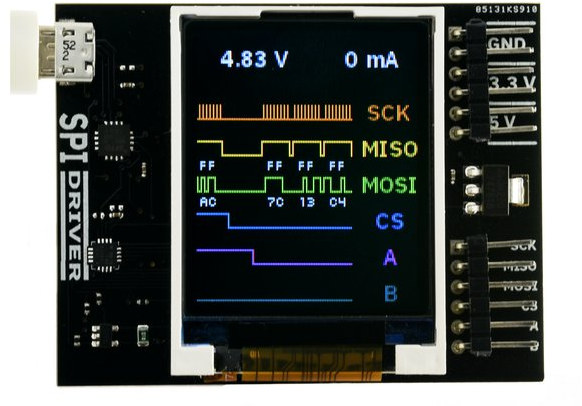

Аппаратные характеристики SPIDriver:
- Разъемы
- 5-контактный разъем SPI до 500 Кбит/с + вспомогательный выходной сигнал A/B
- 4-контактный разъем питания с поддержкой 5В и 3.3В
- Максимальный выходной ток питания – до 470 мА
- Ток сигнала – до 10 мА
- Ток устройства – до 25 мА
- Интерфейс подключения к хосту – порт micro USB 2.0
- Цветной дисплей для визуализации сигналов
- Габариты – 61 мм x 49 мм x 6 мм
Плата работает с программой с открытым исходным кодом под Windows, Linux и Mac OS через графический интерфейс или командную строку. Устройство также поддерживает программирование на C/C++ или Python.
Проект запущен на CrowdSupply с целью привлечь минимум $2700. Награды начинаются с $27 за SPIDriver Core с соединительной перемычкой. Также предлагаются два комплекта: SPIDriver Expert ($57) с дополнительным адаптером SPI в стиле Arduino, LCD-дисплеем SPI 160×128 и зажимом для внутрисхемного программирования flash-памяти, а также SPIDriver Gold ($67), основанный на комплекте Expert, но с индивидуальным 8-символьным USB Serial ID. Доставка бесплатна в США, $12 – в другие страны; получение наград ожидается к концу августа.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
