Несколько лет назад нами был сделан корпус для Raspberry Pi из макетных плат с контактными отверстиями и создана модульная 3D-модель DIY, используя верхнюю и боковую стороны корпуса, чтобы удерживать электронные компоненты и связанные с ними схемы, такие как реле, и светодиоды.

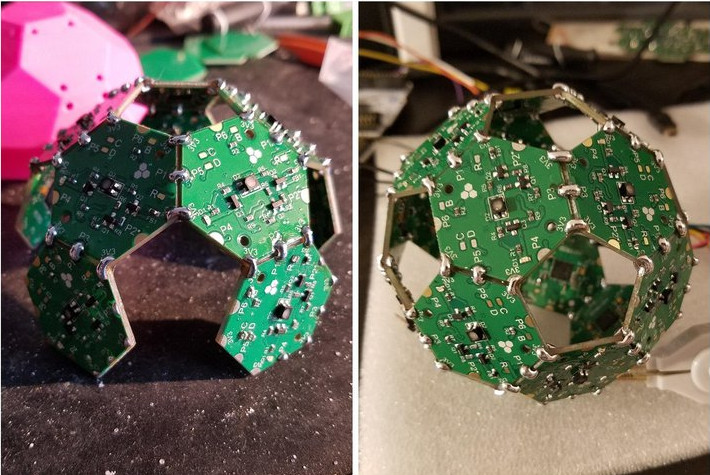

Только что выпущенные шестиугольные/пятиугольные модули Hexabitz предназначены для упрощения прототипирования, а также обеспечивают гибкость при создании всех видов беспроволочных (3D) электронных проектов с минимальной необходимостью спаивания.

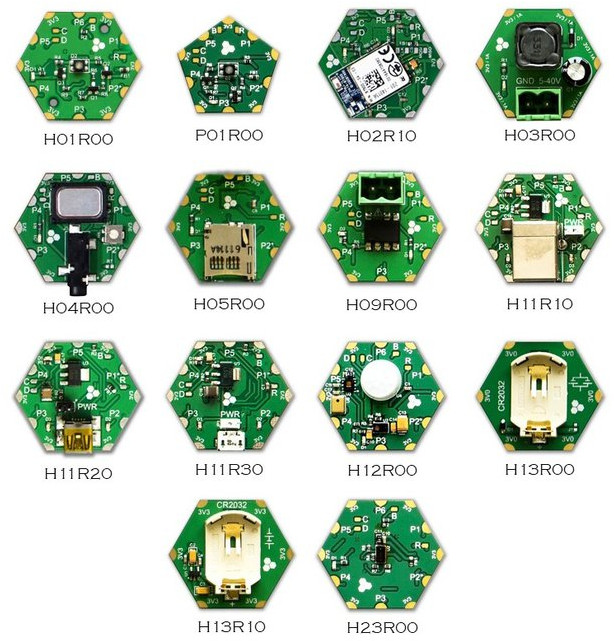

В настоящее время предлагается более десятка модулей, большинство из которых имеют микроконтроллер STM32F0 Arm Cortex M0:
- Модули со встроенным MCU
- 01R00, P01R00 – светодиодный индикатор RGB (шестиугольник/пятиугольник) с светодиодом SMD Cree Tri-color (RGB), 4-контактный PLCC
- H02R10 – Bluetooth/BLE V4 на базе Laird BT900-SA + chip antenna, +8 дБм макс.
- H04R00 – аудиоусилитель, динамик и разъем для наушников, на базе звукового усилителя ST TS4990IST 1.2 Вт, 0.7 Вт, динамик на 8 Ом
- H05R00 – карта памяти micro SDHC на базе SPI(до 32 Гб) с Fatfs, push-push разъемом
- H09R00 – 600 VAC макс/1,2 А полупроводниковое реле на базе Panasonic AQH3213A
- H11R10, H11R20, H11R30 преобразователи USB в UART
- FTDI FT230XQ-R преобразователь USB-UART, с поддержкой перемычек TI LM3940IMP
- 3.3/ NOPB 5В (USB VBUS) до 3.3В/1A LDO.
- Разъемы USB
- Прямоугольное гнездо USB-B с открытым отверстием (H11R10)
- SMD Mini USB-B, гнездо под прямым углом (H11R20)
- SMD Micro USB-B, гнездо под прямым углом (H11R30)
- H12R00 – Сенсорный концентратор с датчиком освещения Broadcom APDS-9950 и датчиком цвета RGB, цифровым датчиком влажности и температуры TI HDC1080DMBT, детектором движения PIR Panasonic EKMC1601111, микрофоном MEMS Knowles SPM1423HM4H-B
- H23R00 – ИК-датчик Time-of-flight (1D-лидар) на основе STMicro VL53L0CXV0DH/1 ИК-датчик time-of-flight/датчик жестов, до 2 м
- Модули только для питания
- H03R00 – 3,3 В/1 А DC-DC блок питания на базе переключателя TI LM2575SX-3.3/NOPB, 1A/3,3 В на выходе, 5-40 В на входе
- H13R00, H13R10 – 2х гнезда для литиевых батарей формы “монетка” CR2032
- параллельно, 3 В на выходе (H13R00)
- последовательно, 3,3 В на выходе (H13R10)
За исключением модулей только для питания, модули Hexabitz могут работать автономно, запускать операционную систему BOS реального времени на основе FreeRTOS. и обмениваться данными через UART или I2C с использованием протокола обмена сообщениями Hexabitz.
Большинство ресурсов – с открытым исходным кодом, и вы найдете исходный код BOS RTOS на Bitbucket, и файлы аппаратного дизайна для каждого модуля CircuitMaker. Также ведется журнал проекта на Hackaday.io.
Некоторые из потенциальных сфер применения для платформы Hexabitz включают в себя декорации и художественные инсталляции, проекты, в которых вам нужно много копий одного и того же модуля, и любой проект, в котором вам нужна гибкость дизайна.
Проект только был запущен на Crowdsupply с целью сбора средств в размере 10 000 долларов США. Вознаграждения начинаются от 35 долларов США за «Intro Kit», включающий светодиодный модуль RGB, модуль карты памяти Micro SD, IR lidar ToF модуль, двойной аккумуляторный модуль CR2032 (батареи не входят в комплект), но вы также найдете множество различные комбинации до $ 235 «Mix-n-Match!» с 12 модулями и некоторыми подарками. Доставка бесплатно по США и от 10 до 35 долларов для остального мира в зависимости от страны. Доставка запланирована на середину августа или начало сентября.
Благодарим сайт cnx-software.com за предоставленную информацию.
Оригинал статьи опубликован здесь.
