Появляются 8K медиа-плейеры и 8K телевизоры, и, если вы разработчики одно из этих продуктов, как вам проверить их. С помощью тестового оборудования.
Компания Astro Design предлагает именно такое оборудование – цифровой генератор видео VG-879, а также анализатор сигналов VA-1844A HDMI.
Основные функции цифрового генератора видео VG-879:
- 4K/60p передается одним каналом 12G-SDI.
- Максимальные интерфейсные модули слотового типа могут быть выбраны из 12G-SDI, HDMI2.0b 3G или 6G, DisplayPort 1.2a, V-by-One и Analog.
- Синхронизация 4 или 2 блоков VG-879, поддерживаются сигналы 8K/120p или 8K/60p. (8K/120p по V-by-One HS, 8K/60p по V-by-One HS и HDMI)
- Поддерживаются функции тестирования HDMI 2.0b. Формат синхронизации EIA CEA-861-F, включая синхронизацию 4K/50, 60p, YCBCR 4: 4: 4/4: 2: 2/4: 2: 0.
- Изменение параметров SCDC и отображение состояния.
- Диапазон цветов ITU-R BT.2020 и настройка видеовыхода
- 4K6G с настройкой включения шифрования
- CEA-861.3 настройка HDR (высокий динамический диапазон) InfoFrame
- Поддерживаются шаблоны тестов HDR (новый)
- 21:9 в качестве опции (VT-8500-0014)
- HDMI 2.0 Compliance Test (MOI) (будет поддерживаться позже).
- Данные программы и работа обратно совместимы с сериями VG-870.
- Предварительно установленные тестовые шаблоны 4K и 3D.
- Дополнительная 8K и 4K HDR Picture Library (VT-7009).
Таким образом, оборудование не поддерживает 8K при 120 Гц с использованием HDMI 2.1 (разрабатывается новая модель для этого), но, вместо этого, можно использовать модуль синхронизации, который может обрабатывать 8K при 120 Гц с использованием четырех генераторов видео, как показано ниже.
Этот генератор полезен если вы разрабатываете монитор или телевизор на 8 К, но что, если вы разрабатываете плеер? Вместо этого вы можете использовать анализатор протокола HDMI, подключенный к вашей телевизионной приставке/медиаплееру/плате.

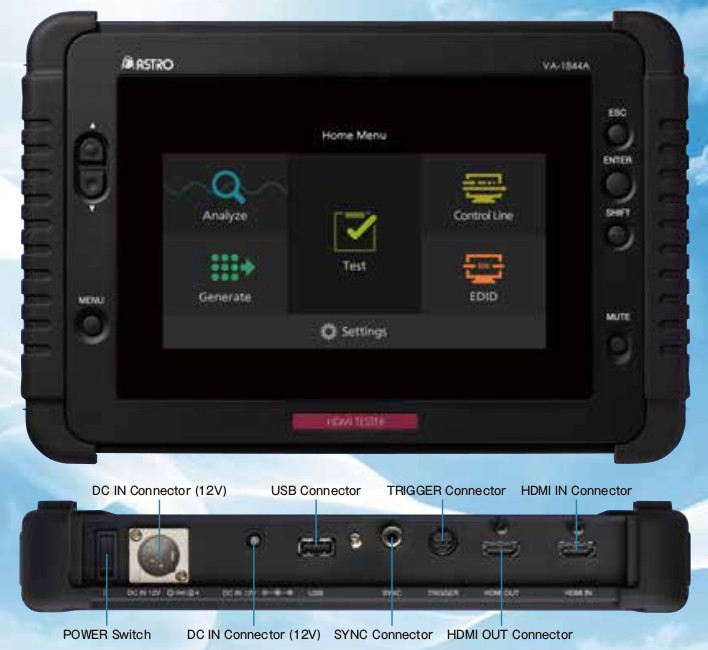

Модель Astro Design VA-1844A с 7-дюймовым дисплеем, но, в настоящее время, имеет ограничения 4K при 60 Гц:
- 7-дюймовый сенсорный экран
- Характеристики входа/выхода HDMI
- Скорость передачи – TMDS от 25 до 594 МГц (150 МГц на 12 бит)
- Deep color – 8, 10, 12, 16 бит (8 бит с таймерами более 300 МГц)
- Цветовое пространство – RGB / YCbCr 444, 422, 420
- HDCP 1.4 и 2.2
- I2S / SPDIF 8ch – от 32 кГц до 192 кГц (L-PCM от 2 до 8 каналов)
- Сжатый звук – поддерживается разъем декодера (от Pa до Pd)
- DDC ver.1.4 (DDC 2B)
- E-EDID – поддерживается (расширение CEA EDID: CEA-861-F)
- Анализ протоколов 4K/60p 4: 4: 4 (максимальная частота пикселей 600 МГц), способный анализировать и отображать изображение.
- Возможность генерации сигнала HDMI 2.0b

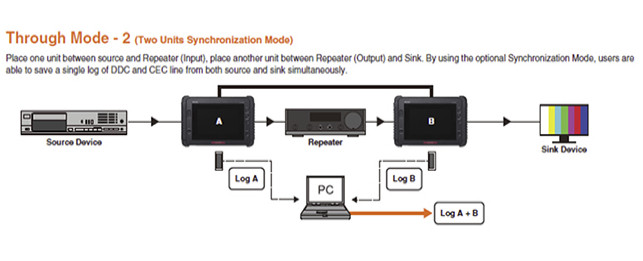

- Синхронизация двух блоков для тестовой среды «Through Mode 2» для сбора данных для источника и приемника
- Электропитание – 12 В через домкрат или аккумулятор
- Размеры – 269 x 182 x 41 мм
- Вес – около 1,25 кг
Оборудование оснащено 16-гигабайтной USB-памятью и программным обеспечением, таким как Log Viewer и EDID Editor. Это также может быть полезно для тестирования различных режимов HDMI и синхронизации, вместо того, чтобы покупать кучу телевизоров для тестирования.
О продуктах компании Astro Design можно узнать из видео, недавно загруженного Charbax
Для получения более подробной информации посетите страницы продуктов VG-879 и VA-1844A.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
