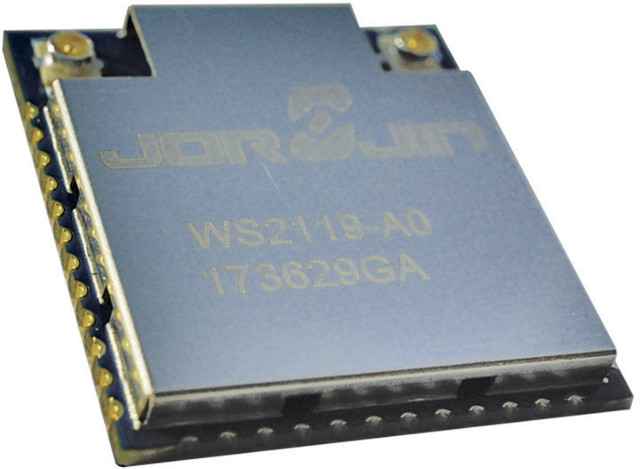

Jorjin WS2118/WS2119 – это модуль, объединяющий технологию Sigfox и Bluetooth LE на основе чипов STMicro BlueNRG-1 и S2-LP

Jorjin WS211X – это семейство сертифицированных радиомодулей, объединяющих беспроводную технологию Sigfox, благодаря системе STMicro BlueNRG-1 BLE System-on-Chip (SoC) и Bluetooth Low Energy (BLE) с использованием радиочастотного трансивера STMicro S2-LP sub-1 ГГц.

В настоящее время доступны две модели: WS2118-00 сертифицирован Sigfox для регионов RCZ1 (Европа, Ближний Восток, Южная Африка) и RCZ3 (Япония) и WS2119-A0 для регионов RCZ2 (США, Мексика, Бразилия) и RCZ4 (Австралия, Новая Зеландия , Тайвань, Гонконг, Сингапур, Аргентина).

Спецификации WS211x от Jorjin:

• Связь
  • Bluetooth LE
    • STMicro BlueNRG-1 Arm Cortex M0 @ 16 МГц с флэш-памятью 160 Кб, RAM 24 Кб с удержанием
    • Мощность на выходе до + 8 дБм выходная мощность BLE RF
  • Sigfox
    • Трансивер STMicro S2-LP sub-1 ГГц
    • WS2118-A0 – мощность на выходе до +16 дБм sub-1 ГГц
    • WS2119-A0 – мощность на выходе до + 27 дБм с выходом 1 ГГц
  • Чувствительность приемника – до -88 дБм (BLE) и -130 дБм (sub-1 ГГц).
• I/O – 38-контактов.
• Безопасность – STSAFE-A1SX элемент безопасности SIGFOX
• Источник питания – от 2.0 до 3.6В
• Размер – 22 мм (длина) x 24 мм (ширина) x 2,8 мм (высота)
• Диапазон температур – от -40 ° C до +85 ° C

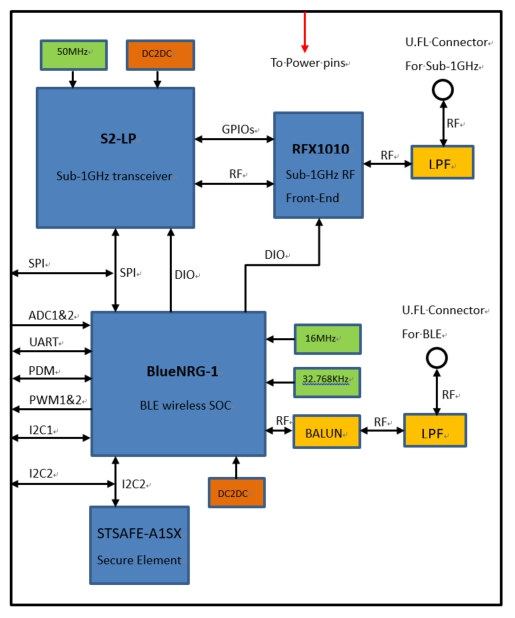

Блок-схема WS2119

Говорят, что объединение Bluetooth и Sigfox позволяет обновлять прошивку с помощью технологий over-the-air, что невозможно при использовании обычных модулей ‘Sigfox-only’, а также предлагает возможность изменять настройки локально по Bluetooth.

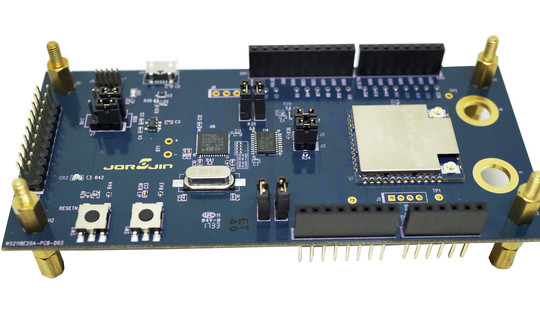

Для модулей WS211x доступна совместимая с Arduino оценочная плата, она также совместима с экранами STMicro Arduino с датчиками движения MEMS, датчиками окружающей среды или датчиками дальнего света (ToF). Нам не удалось найти никаких подробностей на веб-сайте Jorjin, но плата WSG118 предлагается на GroupGet за 84 доллара США.

Jorjin также предоставляет SDK, позволяющий клиентам разрабатывать приложения с использованием модулей WS211x с платами расширения ST’s Sensor Shield, а также список команд AT, облегчающий клиентам проверку функций модулей BLE и Sigfox.

Посетите страницы продуктов Jorjin WS2118-00 и WS2119-A0.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
