В февраля 2018 года на выставке Embedded World 2018 компания Intrinsyc анонсировала свою собственную систему на модуле NXP i.MX 8M, а также соответствующий комплект для разработки.

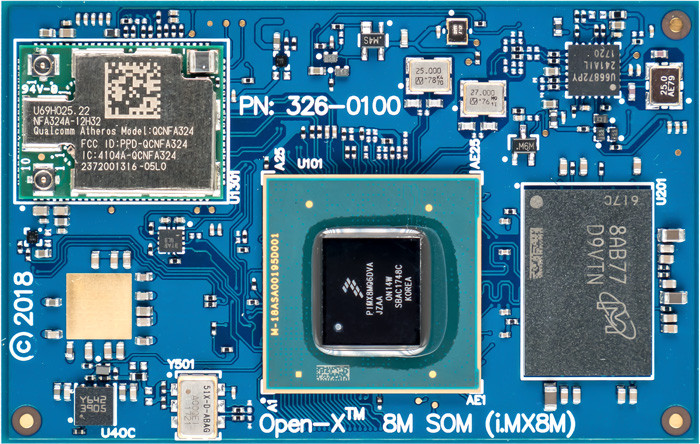

Технические характеристики Open-X 8M SoM:
- SoC – Процессор NXP i.MX 8M с четырьмя ядрами Arm Cortex-A53 @ до 1,5 ГГц, ядром Arm Cortex-M4 с 256 Кб тесно связанной памятью (TCM) и графическим процессором Vivante GC7000Lite
- Оперативная память – 3 Гб LPDDR4 RAM
- Хранилище – 16 Гб eMMC флэш-память
- Видео – основной декодер 4Kp60 HEVC / H.265 и 10 декодеров: 4Kp60 VP9, 4Kp30 AVC / H.264, 1080p60 MPEG-2, MPEG-4p2, VC-1, VP8, RV9, AVS, MJPEG, H.263
- Беспроводная связь на модуле – предварительно сертифицированный модуль WiFi 802.11a / b / g / n / ac 2.4 / 5.0 ГГц 2 × 2 MU – MIMO + Bluetooth 4.1

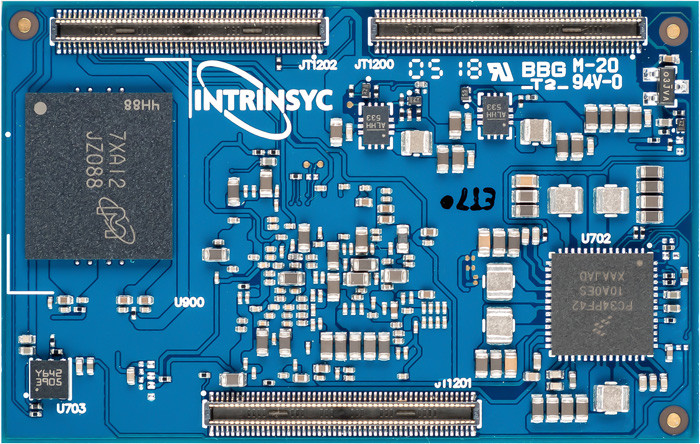

- 3x 100-контактных разъема на плате:
- Интерфейсы дисплея
- HDMI 2.0a до 4096 x 2160 при 60 Гц
- 4-полосный интерфейс MIPI DSI до 1920×1080 при 60 Гц
- Интерфейсы камеры – 2x 4-полосных входа MIPI CSI2
- Аудио интерфейс
- S / PDIF вход и выход
- 1x 16 -канальный двунаправленный последовательный цифровой аудиоинтерфейс, поддерживающий I2S, AC97, TDM, DSP
- 1x 8-канальный приемный последовательный цифровой аудиоинтерфейс (I2S, AC97, TDM, DSP)
- 2x 2 -канальный двунаправленный последовательный цифровой аудиоинтерфейс(I2S, AC97, TDM, DSP)
- Связь – гигабитный Ethernet
- USB – 2x портаUSB 3.0
- Другие входы / выходы – 1x PCIe поколения 2, 4-бит SDIO, 2x отладчика UART, JTAG
- Интерфейсы дисплея
- Питание – 3.3 В; PMIC: NXP PF4210
- Диапазон температур – от 0 ° C до + 70 ° C
- Размеры – 55 мм x 35 мм

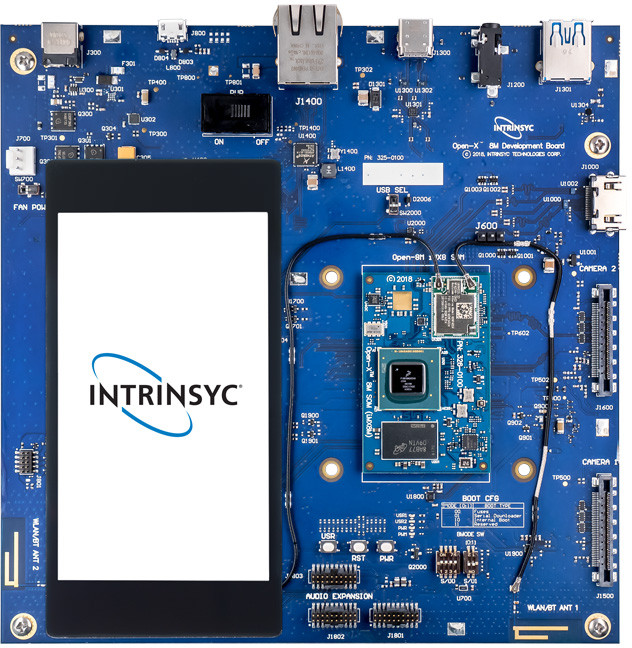

Компания предоставляет Linux и Android 8 BSP для модуля, а также комплект для разработки Open-X 8M с несущей платой со следующими характеристиками:
- Поддерживаемые SoM – Open-X 8M SoM с NXP i.MX 8M, оперативной памятью 3 Гб, встроенной памятью 16 Гб и модулем беспроводной связи
- Хранилище – слот для micro SD-карты
- Интерфейсы дисплея – HDMI 2.0a, разъем MIPI DSI для подключения дополнительного ЖК-дисплея или сенсорной панели (как показано на фото выше)
- Аудио интерфейс
- 3,5-мм линейный стереовыход
- Аудио разъем расширения:
- 1x 16-канальный двунаправленный последовательный цифровой аудиоинтерфейс (I2S, AC97, TDM, DSP)
- 1x 8-канальный приемный последовательный цифровой аудиоинтерфейс (I2S, AC97, TDM, DSP)
- 1x 2-канальный приемный последовательный цифровой аудиоинтерфейс (I2S, AC97, TDM, DSP)
- 1x S / PDIF вход и выход
- Камера – 2x разъем MIPI CSI2 для дополнительного модуля камеры
- Связь – гигабитный Ethernet, WiFi + Bluetooth (на модуле) с антенной на несущей плате с коаксиальным подключением к SOM
- USB – 1x порт USB3.0 Type-A, 1x порт USB3.0 Type-C
- Расширения
- 1x слот M.2 с PCIe поколения 2, USB HS, UART, I2C, I2S
- I2C, GPIO
- интерфейс NAND
- Отладка – разъем JTAG; два отладчика UART (1 отладчик Cortex-A53, 1 отладчик Cortex-M4) через последовательный USB micro-B
- Питание
- 12 В / 3 А через разъем типа баррель (блок питания входит в комплект) или через порт USB Type-C
- Размеры – 170 x 170 мм (форм фактор мини ITX)
В видео ниже можно увидеть содержимое комплекта и первый запуск.
Модуль и комплект для разработки уже доступны, но пока по неизвестной цене. Вы можете получить более подробную информацию и запросить цену на странице продуктов Open-X 8M SoM и комплекта для разработки.
