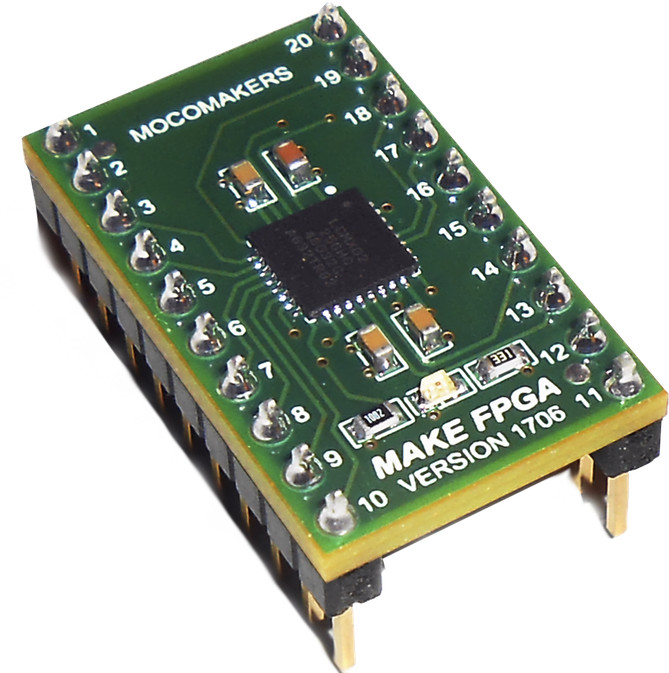

Fipsy — плата расширения FPGA за $10 для образовательных целей (Краудфандинг)

Ранее уже были представлены несколько бюджетных плат FPGA, такие как

miniSpartan3 (Xilinx) за $25, Spartixed (Xilinx) за $34 или плата Olimex iCE40HX8K-EVB (Lattice) за 40 евро. Однако при очень ограниченном бюджете теперь можно экспериментировать с FPGA всего за $10 благодаря плате Fipsy.

С FPGA Lattice Semi MachXO2 на 256 LUT возможности для конкретных проектов будут ограничены, но плата может быть полезна для самостоятельного изучения или обучения студентов программированию FPGA, особенно учитывая её совместимость с макетными платами.

Характеристики Fipsy:

  • FPGA – Lattice Semiconductors MachXO2 ( LCMXO2-256HC-4SG32C ) FPGA с максимальной частотой 269 МГц, 256 LUT, 2 кбит распределённой RAM и 32 LAB (Logic Array Blocks).
  • Программируется через SPI и I2C
  • Расширение – 2x 10-контактные разъемы с поддержкой различных интерфейсов, включая:
    • LVCMOS 3.3/2.5/1.8/1.5/1.2
    •   LVTTL
    •   LVDS
    •   Bus-LVDS
    •   MLVDS
    •   RSDS
    •   LVPECL
    • SSTL 25/18
    • HSTL 18
    • Входы с триггером Шмитта, гистерезис до 0,5 В
  • Разное – встроенный светодиод
  • Рабочее напряжение питания – 3,3 В

В руководстве “Basic Setup” объясняется, как создать пример Blinky, сначала создав файл JEDEC в ПО Lattice Diamond с использованием предоставленного исходного примера, а затем загрузив его через SPI с помощью платы Raspberry Pi и утилиты fipsyfpgaloader.

Помимо обучения, плату можно использовать как расширитель портов ввода-вывода, связующее звено между различными embedded-системами, контроллер цифровой шины, контроллер ШИМ (например, для LED-панелей) и т.д.

https://www.kickstarter.com/projects/1013562009/fipsy-the-fpga-breakout-board-for-beginners

Плата была запущена на Kickstarter , и кампания уже превысила цель в $3,500 . Поддержать проект можно от $10 за комплект с двумя (неприпаянными) разъемами или от $20 с припаянными разъемами. Также доступны пакеты с несколькими платами, но существенной экономии (кроме, возможно, доставки) нет — например, набор из десяти плат стоит $100. Доставка добавляет $1 для США, $5 для Канады и $10 для некоторых европейских стран и Австралии при заказе одной платы. Для жителей Южной Америки, Африки и Азии доставка не предусмотрена. Поставки запланированы на июнь 2018 года.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
