У компании Solidrun есть несколько продуктов на базе процессоров NXP i.MX6, в частности i.MX6 SoMs, мини-ПК Cubox-i и плата для разработчика HummingBoard Edge, которые были запущены в период с 2013 по 2015 год и продаются до сих пор.
Но, теперь компания выпустила обновления для всех этих продуктов на базе новых 64-разрядных процессоров i.MX 8M – это промышленная система-на модуле i.MX 8M, мини ПК Cubox Pulse и HummingBoard Pulse SBC.

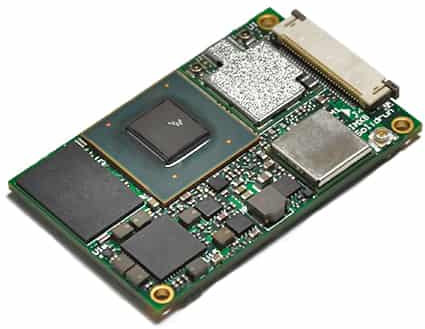

Solidrun i.MX 8M SoM
Доступны три разных модуля, которые отличаются только процессором и максимальной емкостью памяти, со следующими характеристиками:
- SoC
- SOM i.MX8 Dual – NXP i.MX 8M Двухъядерный ARM A53 с тактовой частотой 1,3 ГГц (до 1,5 ГГц), Arm Cortex-M4 и Vivante GC7000 Lite GPU
- SOM i.MX8 Quad Lite – NXP i.MX 8M QuadLite четырехъядерный ARM A53 с тактовой частотой 1,3 ГГц (до 1,5 ГГц), Arm Cortex-M4 и Vivante GC7000 Lite GPU
- SOM i.MX8 Quad – NXP i.MX 8M Quad четырехъядерный ARM A53 с тактовой частотой 1,3 ГГц (до 1,5 ГГц), Arm Cortex-M4 и Vivante GC7000 Lite GPU
- Системная память
- SOM i.MX8 Dual – до 3 Гб LPDDR4-3200
- SOM i.MX8 Quad Lite/Quad – до 4 Гб LPDDR4-3200
- Хранилище – дополнительная флэш-память eMMC и QSPI NOR; внешнее хранилище: флэш-память NOR, 2x SD/microSD, PCIe SSD
- Подключение – 10/100/1000 Мбит/с Ethernet, опционально двухдиапазонный 802.11 ac/a/b/g/n WiFi, дополнительно Bluetooth 5
- Другие входы/выходы через разъемы Hirose DF40 для платы:
- Видеовыход – HDMI 2.0a до 4K при 60 Гц, интерфейс MIPI DSI; поддержка двух независимых дисплеев
- USB – три порта USB 3.0 (1 + 2 через USB-хаб), один порт USB OTG
- Последовательный – 2x (RTS / CTS / RX / TX) + 1 (TX / RX)
- Цифровое аудио – 20 каналов; 32 бит @ 384 кГц; DSD512; SPDIF TX & RX; HDMI ARC; Dolby
- Камера – 2x MIPI-CSI2 (по 4 полосы)
- 2x PCIe 2.0
- 2x I2C, 1x SPI, 4x PWM
- 75x GPIO
- Отладка – JTAG через разъемы или контрольные точки
- Разное – RTC
- Напряжение питания – Основное: 5В; Входы/выходы: 3,3 В
- Размеры – 47 мм x 30 мм
- Диапазон температур – промышленный (от -40 до + 85 ° C)
Модули могут поддерживать операционные системы Linux и Android. Все ссылки на документацию и программное обеспечение должны быть на странице i.MX8 на Solidrun Wiki (на момент написания обзора страницы пустые).

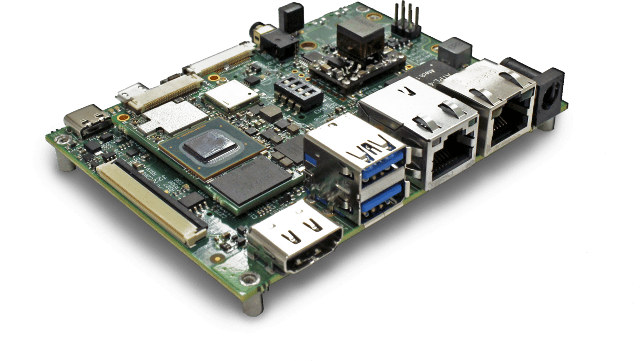

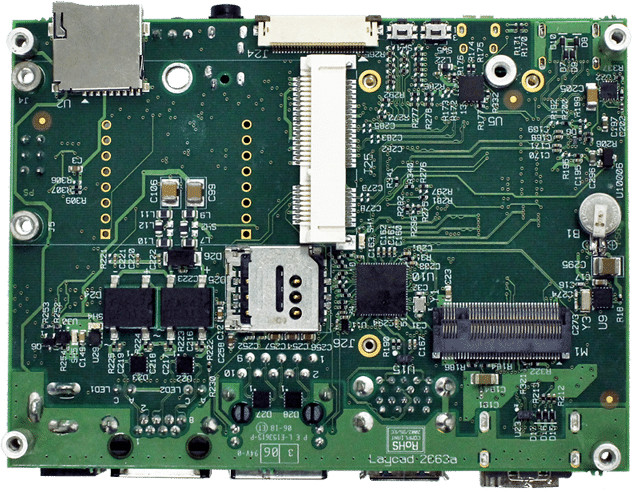

Solidrun HummingBoard Pulse
Как правило, несущей плате предоставляют модуль, чтобы быстро разработку, и для этих целей может быть использована плата HummingBoard Pulse.
Характеристики:
- Модель SoM – SOM i.MX8 Dual |Quad Lite | Quad с оперативной памятью до 4 Гб, дополнительной флэш-памятью eMMC.
- Хранилище – слот для Micro SD
- Видеовыход – порт HDMI 2.0a
- Аудио – выход через HDMI, 3,5 мм аудиоразъем
- Возможности подключения – Dual Gigabit Ethernet
- USB – один USB-тип C, два порта USB 3.0
- Расширение – мини-слот PCIe, слот M.2, слот для SIM-карты, интерфейс MikroBUS
- Разное – кнопка сброса, одна настраиваемая кнопка, LED-индикаторы, RTC, ИК-приемник
- Блок питания – широкий диапазон 7 В – 36В; Поддержка PoE-приемника
- Размеры – 102 мм x 69 мм
Дополнительно может быть предложен металлический корпус.

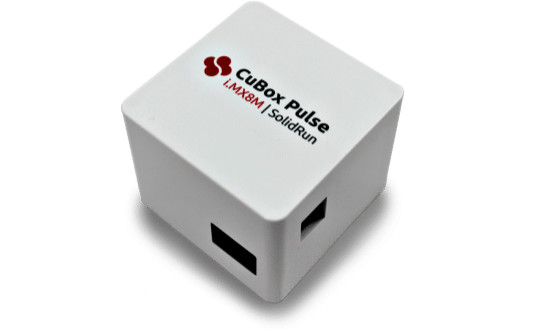

Мини ПК Cubox Pulse
Другим способом использования Solidrun i.MX 8M системы-на-модуле является их мини-ПК Cubox Pulse.
Характеристики:
- Модель SoM – SOM i.MX8 Dual |Quad Lite | Quad с 4 Гб LPDDR4, 8 Гб флэш-памятью eMMC
- Хранилище – слот MicroSD
- Видеовыход – HDMI 2.0a до 4K при 60 Гц
- Возможности подключения – Gigabit Ethernet (RF45)
- USB – 2x USB 3.0
- Разное – кнопка включения питания, LED- индикаторы, RTC, ИК-приемник
- Источник питания – 12 В вход постоянного тока; Поддержка PoE-приемника
- Размеры – 5 x 5 x 5 см (кубический пластиковый корпус)
Мини-ПК запускает операционные системы Linux на базе ядра 4.4x или Android.
Имейте в виду, что на данном этапе документация ограничена, но доступны все три платы/устройства:
- SOM i.MX8 – 6 различных моделей, стоимостью начиная с 80 долларов США (I.MX 8M Dual, 1 Гб оперативной памяти) и до 160 долларов (I.MX 8M Quad, WiFi/Bluetooth, 2 Гб оперативной памяти, 8 Гб eMMC)
- HummingBoard Pulse – 4 версии от 160 долларов США (I.MX 8M Dual, 1 Гб оперативной памяти) и до 240 долларов (I.MX 8M Quad, WiFi, Bleutooth, 2 Гб оперативной памяти, 8 Гб флэш-памяти eMMC).
- Cubox Pulse – 2 модели: 170 долларов США за устройство с двухъядерным процессором и 1 Гб оперативной памяти, 8 Гб флэш-памяти; 190 долларов за устройств с четырехъядерным процессором с 2 Гб оперативной памяти, 8 Гб флэш-памяти
Обратите внимание, что в то время как для SoM указана промышленная температура, платы и мини-ПК только сертифицируются для промышленного диапазона температур (от 0 до 70 ° C). Источник питания не включен по умолчанию и за него придется заплатить дополнительно еще 10 долларов США.
Вы можете найти еще несколько деталей на страницах продукта для SoMs, HummingBoard Pulse и Cubox Pulse.
