Ранее уже рассматривалось несколько плат NB-IoT (и/или LTE Cat M1) shied Arduino , в частности такие продукты, как платы RAK Wireless WisLTE , Sixfab NB-IoT shield Arduino или AIS NB-IoT shield, все они поставляются с модулями Quectel.
Молодой инженер-самоучка решил создать свой собственный eMTC/NB-IoT shield Arduino на базе модуля SIMCom SIM7000 серии, вместо Quectel, найденного в других вышеупомянутых продуктах.

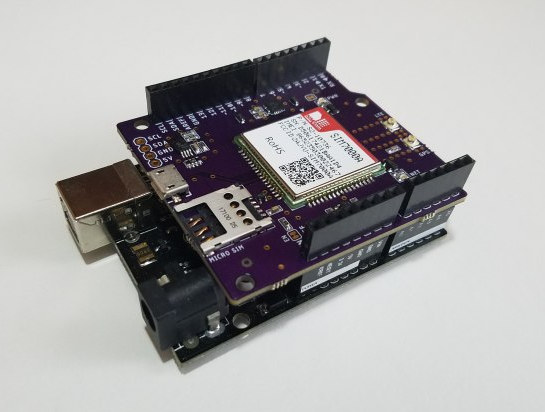

NB-IoT Shield подключенная к плате Arduino UNO
Спецификации платы:
- Сотовый модуль (один из списка зависит от вашего местоположения)
- Модуль SIM7000A LTE Cat M1 и NB-IoT сертифицирован для AT&T и Verizon в США
- Модуль SIM7000C Cat M1 / NB-IoT с 2G/2.5G для китайского рынка
- Модуль SIM7000E Cat M1 / NB-IoT с 2G/2.5G для европейского рынка
- Примечание. Разработчик также работает над модулем SIM7000G, который должен работать по всему миру, но опция пока недоступна
- Держатель для микро SIM-карты
- GNSS – GPS/GLONASS с точностью до 2,5 м, поддерживаемый модулями SIMCom
- Антенна – 2x разъема u.FL для LTE и GPS
- USB – порт Micro USB для отладки и отправки AT-команд
- Датчик – MCP9808 Датчик температуры I2C с обычной точностью 0,25 °
- Расширение – разъемы Arduino (совместимые с Arduino Uno, Arduino Mega и Arduino Leonardo), дополнительный разъемы I2C
Схемы EAGLE и компоновка печатной платы, документация и пример программного обеспечения уже были представлены на Github .
В прошлом месяце плата была запущена на Indiegogo, целью компании «Arrow Certified Technology» стал сбор не менее 7000 долларов США, но массовое производство будет запущено независимо от успеха компании. Залог 79 долларов США за устройство сначала может показаться весьма значительным, но, учитывая что плата поставляется с антеннами LTE и GNSS, набором разъемов и с Hologram global IoT SIM Card с кредитом в размере 40 долларов, цена не выглядит слишком уж высокой. Плата за доставку не входит в стоимость, и цена не указана, поэтому, возможно, вам придется дополнительно доплатить за доставку. Фактическая доставка будет произведена в июне 2018 года.
На YouTube также представлены некоторые видеоуроки, такие как учебник по GPS Tracker реального времени LTE Arduino. Видео представлено ниже.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
