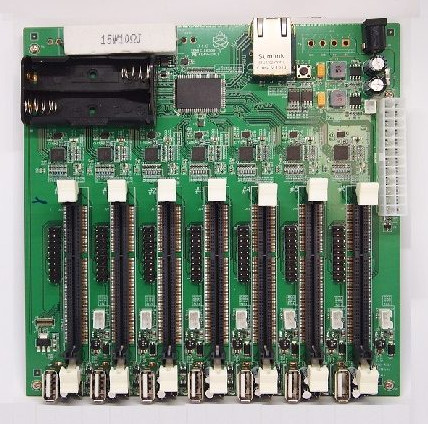

В прошлом году компания Pine64 разработала “кластерную плату Sopine” для определенного проекта с поддержкой до 7 модулей SoM SOPINE A64 на базе четырехъядерного процессора Allwinner A64 Cortex A53.
В августе 2017 года еще не было понятно, будет ли компания свободно продавать ее, но теперь компания запустила кластерную плату Pine64 в продажу за $99.99 плюс доставка, включая один дополнительный модуль SOPINE A64 бесплатно в пределах определенного времени.
Технические характеристики кластерной платы PINE64:
- Слоты SoM – 7x слотов SO-DIMM для модулей SOPINE A64
- Связь
- 1x Гигабитный Ethernet порт (RJ45)
- Все SoM соединены через Гигабитный Ethernet используя 7x трансиверов RTL8211E и сетевой коммутатор RTL8370N (см. схему ниже)
- USB – 7x портов USB 2.0, по одному на каждый SoM
- Расширения – Разъем для каждого SoM с UART (последовательная консоль), I2C, GPIO, SPI, кнопки ADC, сбросом / включением 5 В и GND
- Разное – RTC, кнопка сброса, дополнительный EEPROM подключенный к RTL8370N
- Питание
- 5 В / 15 А через разъем типа баррель
- ATX разъем
- 2x отсека для резервных батареек RTC и буфер AXP803 PMIC при глубоком сне
- Размеры – 170 x 170 мм (форм фактор mini-ITX )
![](https://www.cnx-software.ru/wp-content/uploads/2018/02/PINE64-ClusterBoard-Block-Diagram-768x592.png)
Вы сможете найти программное обеспечение для модулей SOPINE A64, а также файлы аппаратного дизайна (PDF ) и другое на SOPine Wiki. Также вы можете приобрести дополнительно модули SoM SOPINE A64 (за $29) и блок питания (за $15.99) на Pine64.
![](https://www.cnx-software.ru/wp-content/uploads/2018/02/PINE64-ClusterBoard-Mini-ITX-Case.jpg)
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
