В 2016 и 2017 годах появилось множество новых ретро-игровых консолей – это такие продукты, как Nintendo SNES Classic Edition или GameShell Portable Retro, а также поддерживаемая сообществом прошивка, такая как RetrOrangePi 4.0. GearBest представил нечто иное – игровая приставка Pandora’s Box 5S (так же известная как Pandora Key 5S) с 999 играми, предназначенная для двух игроков.
Особый интерес для нас представляет аппаратный дизайн и возможности взлома, например, возможность заменить плату или прошивку своими собственными. Поэтому в обзоре, главным образом, сосредоточимся на разборе, прежде чем протестировать систему и несколько игр.
Распаковка Pandora’s Box 5S
Устройство поставляется в достаточно большой упаковке (размером примерно 70 x 24 x 16 см).

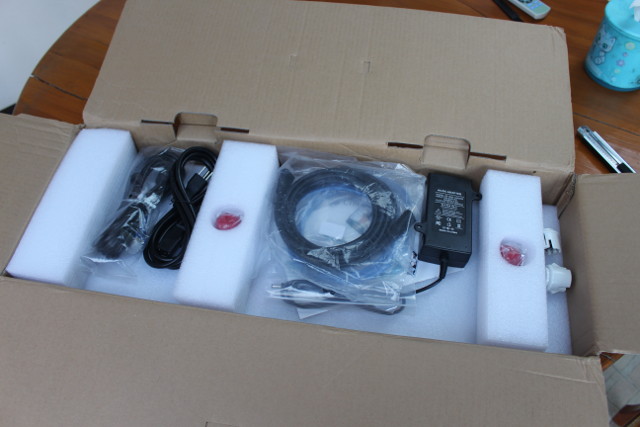

Открыв упаковку, сразу видим кабели и дополнительное оборудование.

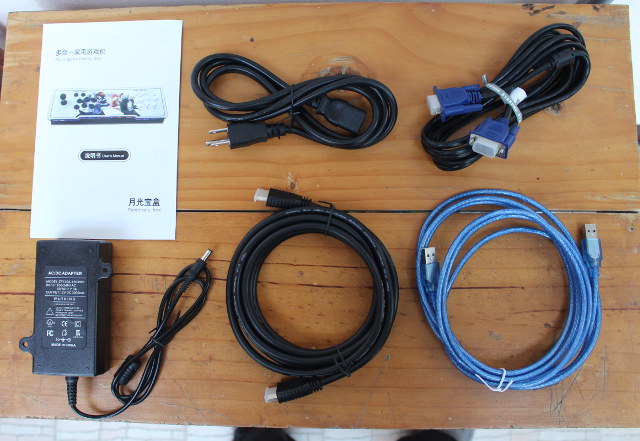

К ним относятся двуязычное (английское/китайское) руководство пользователя, источник питания 12 В / 3А и шнур питания, кабель VGA, кабель HDMI, USB-кабель, а также две запасные игровые кнопки (не понятно хорошо это или плохо).
Распаковываем все, вынимая из пакетов и можно достать саму игровую консоль с двумя джойстиками, на которых имеются кнопки воспроизведения/паузы, проигрывателя и кнопки A/B/C/D/E/F.

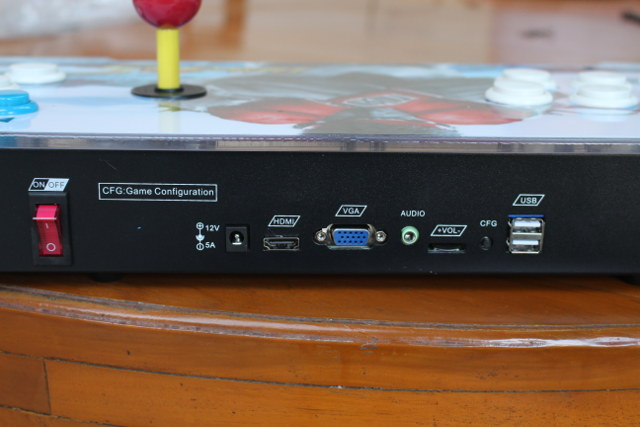

Задняя панель оснащена переключателем ON/OFF, гнездом питания, выходом HDMI и VGA, аудио разъемом, регулятором громкости, кнопкой CFG и двумя USB-портами.
Pandora’s Box 5S. Разборка
Открыть устройства очень просто, просто ослабьте три винта на передней панели устройства …
.. и откройте его, как крышку двигателя автомобиля. Можно использовать палочку, чтобы держать ее открытой.

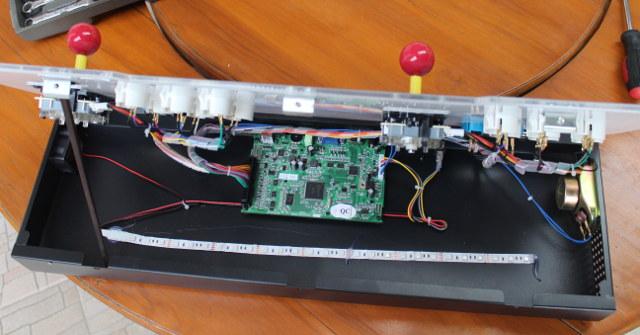

В корпусе достаточно много места. Посередине располагается материнская плата и светодиодная полоса RGB, вентилятор и динамик по бокам, а также довольно аккуратно разложены кабели.

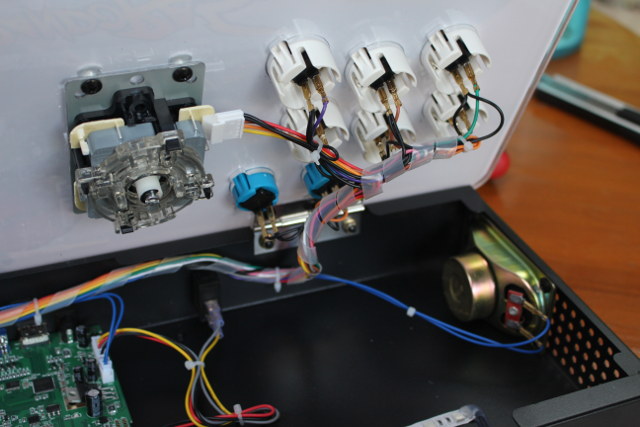

Правая сторона используется для кнопок игрока 2 и джойстика и оснащена одним динамиком для системы …

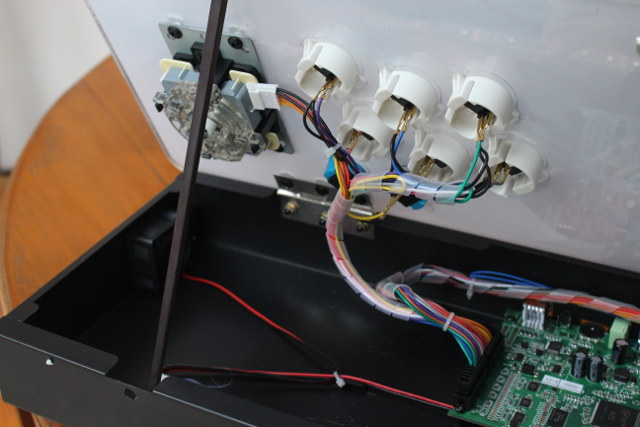

… в то время как левая сторона поставляется с входами игрока 1 и вентилятором.

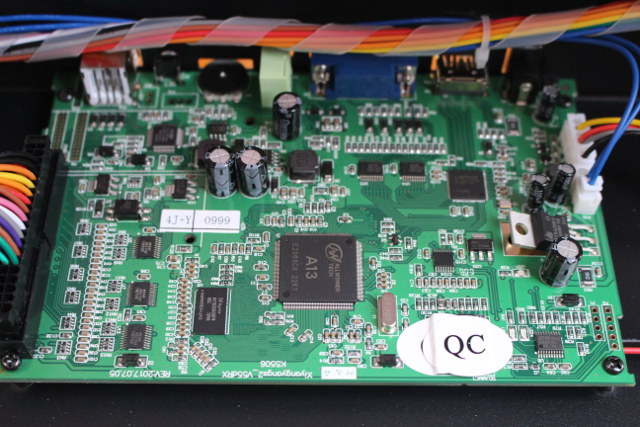

Основная плата – Xiyangyangs2_V55dRX – на базе процессора Allwinner A13 Arm Cortex A8 в сочетании с 256 Мб (2 Гбит) SKhynix H5TQ2G63GFR DDR3. Другие чипы включают в себя три 3-х позиционных трансивера HC245 с восьмеричными шинами, несколько STMicro 78422 IC …
… STMicro STM32F103C8T6 Arm Cortex M3 MCU, который, как правило, используется для обработки входов/выходов от регулятора громкости, кнопок, джойстиков, передатчика Lattice SII9022-ACNU HDMI 1.4a с 24-битным входом RGB и еще двух микросхем HC245.
Не понятно где чип памяти? Его нет, и вместо этого можно найти микро SD-карту объемом 8 Гб с прошивкой, расположенную под наклейками QC. Это позволяет работать с прошивкой и потенциально использовать ее для других приложений. При быстром рассмотрении содержимого, можно увидеть системный вызов /usr/init во время загрузки:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
#!/bin/sh export PATH=/bin:/sbin:/usr/bin:/usr/sbin:/usr/local/bin:/usr/ export LD_LIBRARY_PATH=/lib:/usr/lib:/usr/local/lib export QWS_DISPLAY=LinuxFb:/dev/fb0 export QTDIR=/root/real210/qt3 sleep 1 while true do /usr/emu/emulotar done |

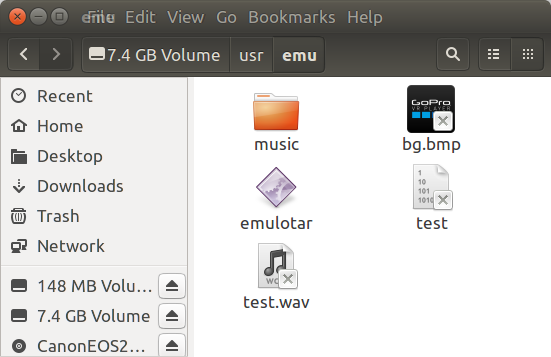

затем программу под названием «emulotar» в /usr/emu.
В этой папке находятся аудио и фото файлы, но она не используется для игр. Вместо этого можно найти игровые данные в /usr/sd/ с игровыми данными (roms), хранящимися в zip-файлах, и некоторые AVI-видео, хранящиеся в папке фильмов. Оба должны быть доступны как root.
Если вы хотите использовать корпус и кнопки, но заменить плату чем-то более мощным, вы можете попробовать панель с открытым исходным кодом Grant Likely, которая использует очень похожие кнопки и джойстики, но с обычным деревянным корпусом, а также плату DragonBoard 820c в сочетании с платой STM32F3-Discovery. У ARMDevices.net есть видео о его консоли, которое было продемонстрировано в Linaro Connect.
Мини обзор Pandora’s Box 5S
Пора начать играть. Подключаем устройство к порту HDMI телевизора, а последний сообщил «Режим не поддерживается». Переключение на VGA сработало. Звук проходит через внутренний динамик, поэтому попытаемся подключить свои динамики с питанием от USB к порту USB и аудиоразъему 3,5 мм на консоли. Нет звука от этих внешних динамиков – только от внутреннего динамика. Представленное ниже видео демонстрирует как удалось сыграть в несколько игр.
Вентилятор не очень тихий, но это не мешает звуку от игры, а шум, создаваемый детьми или друзьями, может скрыть его. В конце видео представлен полный список игр. В нем точно можно найти, по крайней мере, две игры, которые мы играли в молодости: Mortal Kombat и Bomberman.
Приставка будет развлечением и для детей и для взрослых. Имейте в виду, что не все телевизоры с HDMI могут поддерживать игру, поэтому убедитесь, что у вас есть монитор или телевизор с входом VGA, для подстраховки. Также не удалось использовать ничего, кроме внутреннего динамика для звука. Опробовав устройство на другом телевизоре LG – HDMI работал со звуком, но изображение не по центру, а левая сторона обрезана.
Выражаем благодарность GearBest за отправку Pandora Box 5S, и, если приставка вас заинтересовала, вы можете купить ее за 146.99 долларов США [Обновление: с купоном CNX122 цена составит 130.99 долларов США(действителен до 2018-03-29)]. Существуют другие приставки Pandora Box 5S или Pandora Key 5S, но, чаще всего, это устройство из разряда DIY или модели, аналогичные рассмотренной выше, но для одного игрока.
