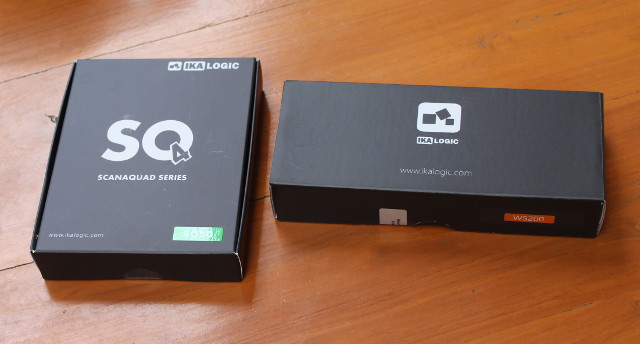

IkaScope WS200 – компактный WiFi-осциллограф размером с ручку, совместимый с устройствами под управлением настольных и мобильных ОС: Windows, Linux, Mac OS X, Android и iOS. Первое знакомство с инструментом состоялось в сентябре прошлого года, а теперь французский стартап IkaLogic – разработчик проекта – предоставил образец для тестирования, включая 4-канальный логический анализатор и генератор сигналов ScanaQuad SQ50.
Поскольку ранее не было возможности оценить анализатор, решено начать обзор с распаковки, а практические испытания инструментов будут описаны в следующей части.
IkaScope WS200 – беспроводной осциллограф-щуп

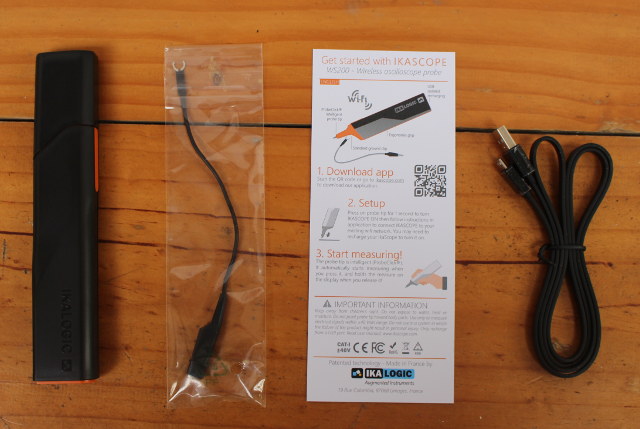

Комплектация осциллографа включает зажим заземления, кабель micro USB – USB для зарядки и краткое руководство с QR-кодом для скачивания ПО IkaScope.

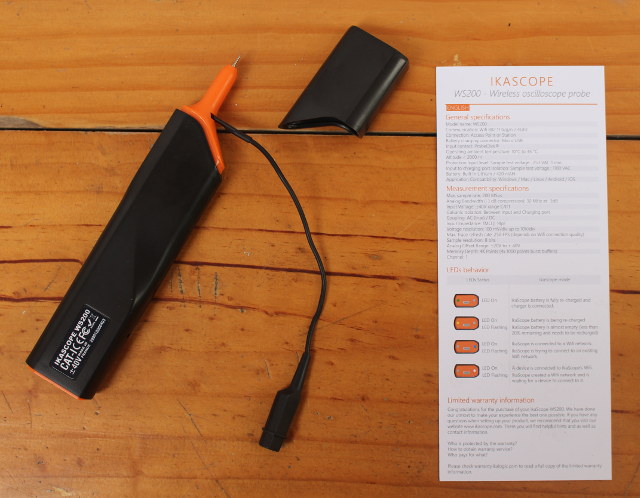

Внешне устройство напоминает увеличенный маркер Stabilo. Для работы требуется только зажим заземления и micro USB для зарядки аккумулятора. Обратная сторона руководства содержит технические характеристики и…

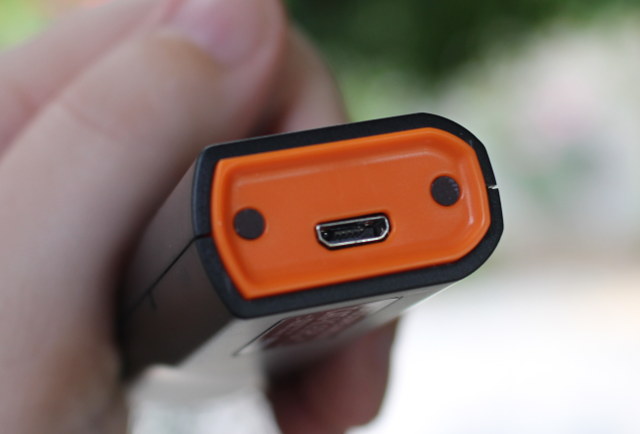

…описание индикаторов по обе стороны micro USB-порта. Отдельная кнопка питания отсутствует – включение осуществляется нажатием наконечника щупа на 1 секунду. Автоматическое отключение при бездействии продлевает время автономной работы.
Подробности – во второй части обзора.
ScanaQuad SQ50 – логический анализатор и генератор сигналов

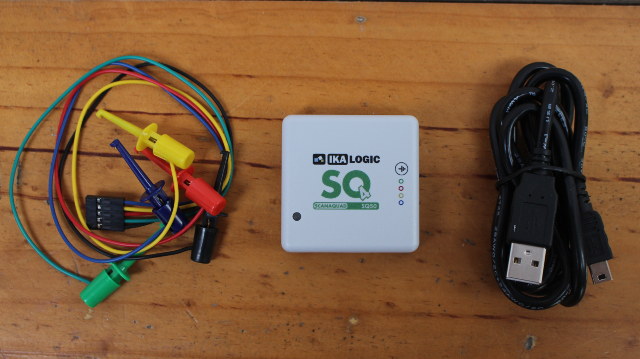

Вторая коробка содержит компактный модуль SQ50 (4-канальный логический анализатор/генератор сигналов), кабель mini USB для питания и комплект из 5 щупов с заземлением.
На левой стороне корпуса расположен mini USB-порт для питания и связи с ПК, а сверху – светодиодный индикатор.

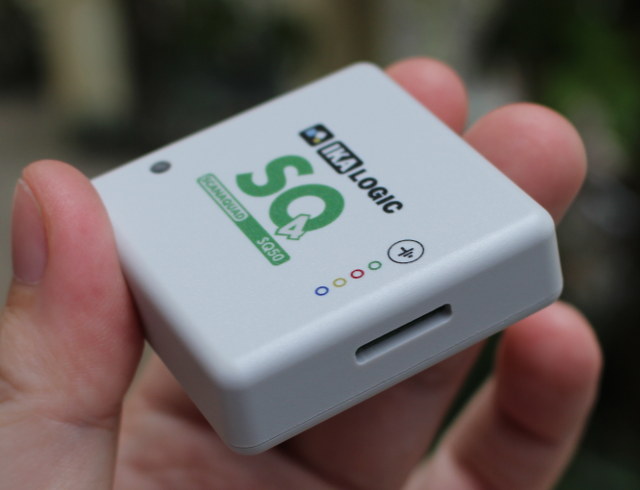

На противоположной стороне находится 5-контактный разъем для подключения щупов.
Технические характеристики ScanaQuad SQ50:
- Количество каналов ввода/вывода – 4
- Макс. частота дискретизации – 50 МГц
- Память на канал – 1 Мб
- Генератор цифровых сигналов – Смешанный режим (Запись + Генерация)
- Защита входа – ±12 В
- Типы триггеров – Фронт, Уровень, Импульс, Произвольный шаблон, Последовательный протокол
- Регулировка напряжения ввода/вывода – Да
- Регулировка входного сопротивления – Нет
- Открытый сток с подтяжкой – Нет
- Дифференциальные входы – Отсутствуют
Цифра «50» в названии соответствует максимальной частоте дискретизации. Линейка включает модели от 25 МГц до 200 МГц с различными опциями: дифференциальные входы, открытый сток, регулировка входного сопротивления и защита до ±35 В. Управление осуществляется через программу ScanaStudio (Windows, Linux, Mac OS X; мобильная версия отсутствует). Декодеры протоколов написаны на JavaScript и доступны на Github .
Корпус ScanaQuad SQ50 легко разбирается (4 винта на нижней панели), что позволило изучить используемые микросхемы:
Основные компоненты:
- Xilinx Spartan XC3S50AN – ПЛИС с 50K системных вентилей, 1584 логическими ячейками, 11K бит распределенной RAM и 54K бит блочной RAM
- Cypress CY7C1041DV33-10ZSXI – 4-Мбит (256K × 16) статическая RAM
- TI OPA4354 – 4-канальный операционный усилитель (250 МГц, Rail-to-Rail I/O, CMOS)
- FTDI FT240XQ – преобразователь USB в 8-битный FIFO
Эта информация может быть полезна для экспериментов с Sigrok или альтернативным ПО.
Цена IkaScope WS200 составляет 299 евро без НДС , ScanaQuad SQ50 – 89 евро без НДС . Также доступны модели до SQ200 за 149 евро. Компания проводит опрос пользователей логических анализаторов и/или осциллографов – участие займет 10-15 минут.
