Макетные платы perfboards и stripboards очень полезны для разработки простых собственных электронных плат и уже нет необходимости создавать собственные платы с нуля. Тем не менее, вам все равно нужно будет подобрать подходящую макетную плату со сквозными отверстиями или комплектами DIP, и такие платы как правило не предназначены для компонентов SMD.
AERD, Индонезийский стартап занимающийся разработкой электроники с открытыми исходными данными, разработал прототипные платы ALio, которые поддерживают как компоненты для сквозных отверстий, так и SMD компоненты, а также обладают некоторыми распространенными разъемами и аксессуарами, такими как микро SD-карта, разъемом USB и т. д….
Доступно три версии платы (базовая, встроенная и Arduino) со следующими спецификациями и функциями:
- Подходят компоненты SMD и в тоже время PTH.
- Двухслойная шина (верхняя и нижняя)
- Другие компоненты / разъемы
- Все версии – шаг контактов 1,1 мм для micro SD / SD-карты
- Только Arduino и встроенная – посадочное место для мини USB или микроUSB, 1x выход SPI
- Только Arduino – контактные разъемы Arduino и один дополнительный выход SPI (2 в общем)
- Размеры – 88.2 мм x 65.3 мм x 1 мм
- PCB – FR4 0.8 мм
- Покрытие печатной платы – HASL – свинец
- Финишное покрытие медной площадки – 1 Oz Cu с черной маркировкой и белой шелкографией.

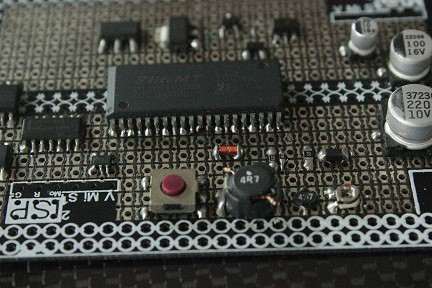

Двухслойные шины позволят свести к минимуму использование проволочных перемычек, но также можно легко запутаться при их использовании и это может привести к ошибкам. Возможно, нужно всего лишь привыкнуть к этому. Чуть ниже, показан прототип платы с использованием некоторых SMD, а также с другими компонентами.

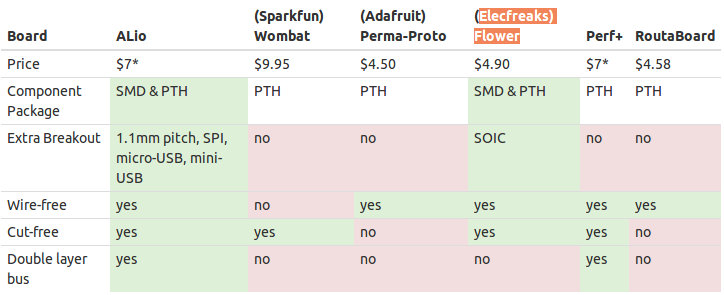

На самом деле, ALio не является первой платой, которая поддерживает SMD и FTH компоненты, поскольку плата Elecfreak Flower так же их поддерживает, но имеет немного другую конструкцию, одна сторона предназначена для компонентов SMD и SOIC, а другая для компонентов PTH, но как вы увидите в сравнительной таблице ниже, плата не поддерживает двухслойные шины и micro SD-карту, а также нет разъема micro USB или mini USB, который очень удобен для питания платы.
Вы сможете получить платы ALio через Crowdsupply, при этом все взносы равны $14 за обе платы ALio (вариант: базовая и встроенная, либо с версией Arduino). Доставка бесплатная для США, для остального мира $7 , начало поставок запланировано на февраль 2018 года.
