Некоторое время назад был написан обзор USBminiPower , USB-источнике питания с напряжением 3,3 В, 5 В и одним изменяемым DC выходом до 14,3 В, управляемым с помощью переключателя, и оснащенным 4-разрядным светодиодным дисплеем, показывающим интенсивность и напряжение тока.

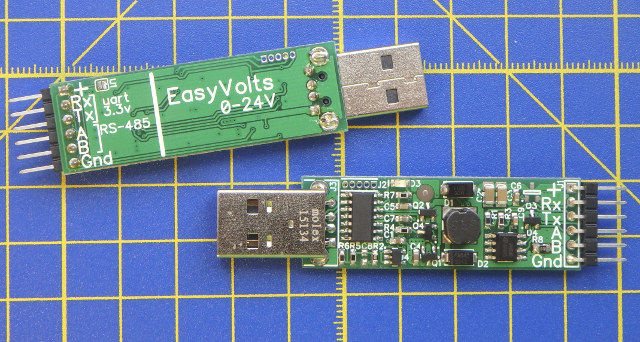

Но, в последнее время, стало известно о другом источнике питания USB – USB-донгл EasyVolts, который поддерживает от 0 до 24 В постоянного тока, а также предоставляет либо контакты UART, либо сигнал RS-485, плюс два контакта GPIO / PWM.
Спецификации EasyVolts:
- USB – один USB-порт для питания, связи
- Функция питания:
- Входное напряжение: 5 В от USB-порта
- Выходное напряжение: 0-24 В
- Максимальный выходной ток: 1A
- Максимальная выходная мощность: ~ 2,4 Вт (например, 24 В/0,1 А, 3,3 В/0,55 А)
- Разрешение по напряжению: <50 мВ
- Текущее разрешение: <2 мА
- Расширение ввода-вывода
- 4-контактный, который будет использоваться как UART (Tx / Rx) или RS-485 + 2x GPIO / PWM
- UART – скорость: 300-230400 бит / с; сопротивление контактов Tx / Rx: 300 Ом
- PWM – базовая частота: 240 кГц; конфигурация частотного разделения: 1-65535; разрешение рабочего цикла: 0,5%.
- Логические уровни – 3,3 В
Когда устройство подключено к USB, оно отображается на персональном компьютере в виде двух виртуальных COM-портов. Один используется для управления электропитанием и GPIO, второй – как «USB-UART / RS485». Это позволяет легко управлять устройством с помощью любого программного обеспечения, которое может связываться через COM-порт, но чтобы упростить работу, разработчик – Валерий Проскурин – также написал программу EasyVoltGUI, представленную в видео ниже, чтобы управлять сервоприводом с использованием сигналов ШИМ.
Версия EasyVolts от 0 до 15 В (Rev.1) была впервые запущена на Indiegogo несколько месяцев назад, но проект не финансировался. Теперь разработчик выпустил файлы аппаратного дизайна (схемы DipTrace и компоновку печатной платы, BoM и Gerber) для первой версии платы, а также исходный код прошивки на Github .
Новая версия платы с поддержкой от 0 до 24 В пока недоступна, но вы можете следить за новостями на веб-сайте и блоге EasyVolts .
Благодарим сайт cnx-software.com за предоставленную информацию.
