Несколько дней назад мы завершили обзор MeLE PCG35 Apo с Windows 10 Home и, как и было обещано, установим недавно выпущенный Ubuntu 17.10 на мини-ПК Intel Celeron J3455 «Apollo Lake» .
Начнем с короткого объяснения того, как установить Ubuntu 17.10 на SSD-накопитель M.2, хотя вы также можете установить его на внутреннюю флэш-память eMMC, заменяя Windows 10, затем покажем, что и как работает, и, наконец, сделаем видео воспроизводящее тесты, которые обычно делаем в Windows 10.
Как установить Linux в MeLE PCG35 Apo
Это частично повторяет процедуру, которую используем для запуска (не устанавливая) Ubuntu 16.04 на MeLE PCG03 Apo mini PC . Сначала вам нужно будет загрузить ISO по вашему выбору ( ubuntu-17.10-desktop-am64.iso в нашем случае) и подготовить загрузочный USB-накопитель с программным обеспечением по вашему выбору: Rufus, Startup Disk Creator или другие. Для обзора использовался Startup Disk Creator на компьютере с Ubuntu 16.04.

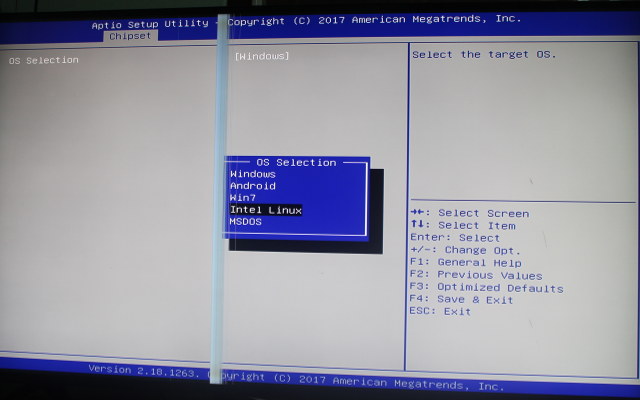

Теперь можно подключить USB-накопитель с Ubuntu 17.10 к одному из USB-портов мини-ПК, запустить его и нажать клавишу «Esc», чтобы войти в настройки Apio (также называемый «BIOS»). По умолчанию система будет использовать «метод загрузки Windows», но можно это изменить, перейдя на Chipset-> South Bridge , затем выбрав OS Selection и выберите Intel Linux.

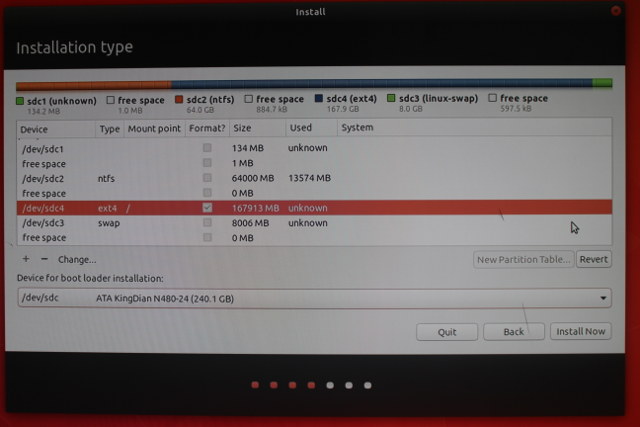

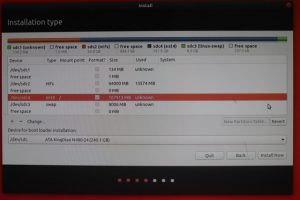

Теперь перейдите в меню загрузки и выберите USB-накопитель (в нашем случае это «Раздел 1»), чтобы запустить установку Ubuntu. Так как нам не хотелось удалять Windows 10 (установленный на флэш-памяти eMMC) и уничтожать каталог Program Files на SSD-накопителе M.2 , но все же установить Ubuntu 17.10 в более быстрый M.2 SSD, поэтому использовался пользовательский тип установки,
Флэш-память eMMC, жесткий диск SSD M.2 (/ dev / sdc), жесткий диск SATA и жесткий диск USB были распознаны системой. Для обзора был изменен только раздел SSD, изменив размер раздела «Файлы программ» Windows на 64000 МБ и создав новые разделы для корневой файловой системы (167913 МБ) и swap (~ 8 ГБ). После того, как все изменения были применены, нажимаем кнопку « Установить сейчас», чтобы завершить установку, и через несколько минут перезагрузитесь с Grub, указав опцию между Ubuntu (по умолчанию) или Windows Boot Manager.

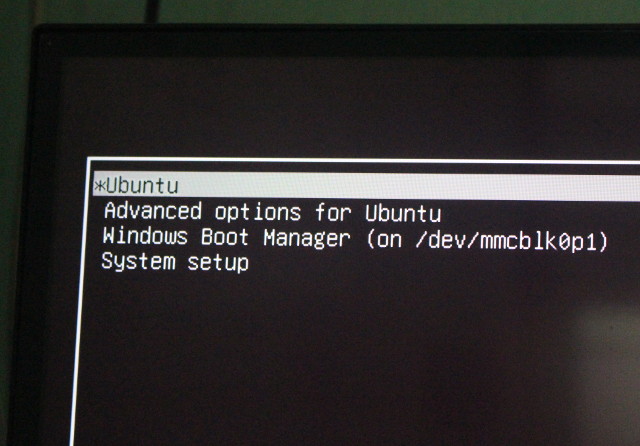

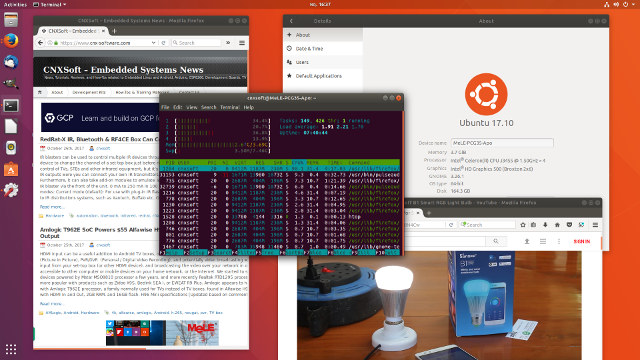

Итак, у нас есть две загрузочные системы Windows 10 / Ubuntu 17.10, выбираем Ubuntu, и через несколько секунд можно войти в Ubuntu 17.10 и получить доступ к рабочему столу GNOME.
Canonical отлично зарекомендовал себя как реализация Unity, но есть некоторые очевидные изменения, такие как приглашение для входа в систему, другое местоположение поиска и переработанное меню настроек.
Ubuntu 17.10 на MeLE PCG35 Apo – информация о системе и аппаратных средствах
Давайте запустим какую-нибудь команду, чтобы проверить, что мы имеем:
Crayon Syntax Highlighter v_2.7.2_beta
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
|
cnxsoft@MeLE–PCG35–Apo:~$ uname –a
Linux MeLE–PCG35–Apo 4.13.0–16–generic #19-Ubuntu SMP Wed Oct 11 18:35:14 UTC 2017 x86_64 x86_64 x86_64 GNU/Linux
cnxsoft@NeLE–PCG35–Apo:~$ cat /etc/issue
Ubuntu 17.10 \n \l
cnxsoft@MeLE–PCG35–Apo:~$ df –h
Filesystem Size Used Avail Use% Mounted on
udev 1.9G 0 1.9G 0% /dev
tmpfs 379M 6.7M 372M 2% /run
/dev/sdc4 153G 3.7G 142G 3% /
tmpfs 1.9G 0 1.9G 0% /dev/shm
tmpfs 5.0M 4.0K 5.0M 1% /run/lock
tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup
/dev/mmcblk0p1 96M 71M 26M 74% /boot/efi
tmpfs 379M 20K 379M 1% /run/user/121
tmpfs 379M 2.5M 376M 1% /run/user/1000
/dev/mmcblk0p3 29G 26G 3.0G 90% /media/cnxsoft/225C5FC45C5F9181
/dev/sda2 241G 163G 66G 72% /media/cnxsoft/USB3_EXT4
/dev/sda1 245G 152G 93G 63% /media/cnxsoft/USB3_NTFS
/dev/sda4 200G 175G 24G 89% /media/cnxsoft/USB3_BTRFS
cnxsoft@MeLE–PCG35–Apo:~$ free –m
total used free shared buff/cache available
Mem: 3781 824 1652 283 1305 2428
Swap: 7635 0 7635
|
[Format Time: 0.0067 seconds]
Ubuntu 17.10 с Linux 4.13, около 4 ГБ оперативной памяти и 153 ГБ корневая файловая система. Привод SATA (NTFS) не был установлен по умолчанию, но позже установим его вручную. Однако три из четырех разделов на USB-накопителе были смонтированы автоматически (exFAT не поддерживается?), а также были установлены разделы Windows:
Crayon Syntax Highlighter v_2.7.2_beta
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
cnxsoft@NeLE–PCG35–Apo:~$ ls –l /media/cnxsoft/225C5FC45C5F9181/
total 2131828
drwxrwxrwx 1 cnxsoft cnxsoft 4096 ต.ค. 22 10:11 Config.Msi
lrwxrwxrwx 2 cnxsoft cnxsoft 37 มิ.ย. 21 19:38 Documents and Settings –> /media/cnxsoft/225C5FC45C5F9181/Users
–rwxrwxrwx 1 cnxsoft cnxsoft 823947264 ต.ค. 24 21:09 hiberfil.sys
drwxrwxrwx 1 cnxsoft cnxsoft 0 มิ.ย. 21 19:08 Intel
–rwxrwxrwx 1 cnxsoft cnxsoft 1342177280 ต.ค. 24 21:09 pagefile.sys
drwxrwxrwx 1 cnxsoft cnxsoft 4096 ต.ค. 21 14:01 ProgramData
drwxrwxrwx 1 cnxsoft cnxsoft 4096 ต.ค. 21 11:35 Program Files
drwxrwxrwx 1 cnxsoft cnxsoft 4096 ต.ค. 23 14:04 Program Files (x86)
drwxrwxrwx 1 cnxsoft cnxsoft 0 มิ.ย. 21 15:23 Recovery
drwxrwxrwx 1 cnxsoft cnxsoft 4096 ต.ค. 21 11:10 $Recycle.Bin
–rwxrwxrwx 1 cnxsoft cnxsoft 16777216 ต.ค. 24 21:09 swapfile.sys
drwxrwxrwx 1 cnxsoft cnxsoft 4096 มิ.ย. 21 19:07 System Volume Information
drwxrwxrwx 1 cnxsoft cnxsoft 32768 มิ.ย. 21 19:25 TEST_TOOL
drwxrwxrwx 1 cnxsoft cnxsoft 4096 ต.ค. 21 11:28 Users
drwxrwxrwx 1 cnxsoft cnxsoft 28672 ต.ค. 23 12:16 Windows
|
[Format Time: 0.0007 seconds]
Хорошая новость если вы не планируете использовать SSD, но хотите установить Ubuntu или другой дистрибутив Linux на свой компьютер.
Информация о процессоре отображаемая lshw:
Crayon Syntax Highlighter v_2.7.2_beta
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
sudo lshw –C cpu
*–cpu
description: CPU
product: Intel(R) Celeron(R) CPU J3455 @ 1.50GHz
vendor: Intel Corp.
physical id: 37
bus info: cpu@0
version: Intel(R) Celeron(R) CPU J3455 @ 1.50GHz
slot: SOCKET 0
size: 540MHz
capacity: 2400MHz
width: 64 bits
clock: 100MHz
capabilities: x86–64 fpu fpu_exception wp vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm pbe syscall nx pdpe1gb rdtscp constant_tsc art arch_perfmon pebs bts rep_good nopl xtopology tsc_reliable nonstop_tsc cpuid aperfmperf tsc_known_freq pni pclmulqdq dtes64 ds_cpl vmx est tm2 ssse3 sdbg cx16 xtpr pdcm sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave rdrand lahf_lm 3dnowprefetch cpuid_fault cat_l2 intel_pt tpr_shadow vnmi flexpriority ept vpid fsgsbase tsc_adjust smep erms mpx rdt_a rdseed smap clflushopt sha_ni xsaveopt xsavec xgetbv1 xsaves dtherm ida arat pln pts cpufreq
configuration: cores=4 enabledcores=4 threads=4
...
|
[Format Time: 0.0005 seconds]
а также информация о BIOS, кеш и памяти:
Crayon Syntax Highlighter v_2.7.2_beta
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
|
sudo lshw –C memory
*–firmware:0
description: BIOS
vendor: American Megatrends Inc.
physical id: 0
version: 5.12
date: 08/08/2017
size: 64KiB
capacity: 5056KiB
capabilities: pci upgrade shadowing cdboot bootselect socketedrom edd int13floppy1200 int13floppy720 int13floppy2880 int5printscreen int14serial int17printer acpi usb biosbootspecification uefi
*–memory
description: System Memory
physical id: 2f
slot: System board or motherboard
size: 4GiB
*-bank:0
description: DIMM DDR3 Synchronous 1600 MHz (0.6 ns)
product: 123456789012345678
vendor: ABCD
physical id: 0
serial: 1234
slot: ChannelA–DIMM0
size: 2GiB
width: 16 bits
clock: 1600MHz (0.6ns)
*-bank:1
description: DIMM DDR3 Synchronous 1600 MHz (0.6 ns)
product: 123456789012345678
vendor: ABCD
physical id: 1
serial: 1234
slot: ChannelA–DIMM1
size: 2GiB
width: 16 bits
clock: 1600MHz (0.6ns)
*-bank:2
description: DIMM [empty]
physical id: 2
slot: ChannelB–DIMM0
*–firmware:1
description: BIOS
physical id: 3200
size: 1MiB
capacity: 2560KiB
capabilities: isa mca bootselect socketedrom pcmciaboot edd int13floppytoshiba
*–firmware:2
description: BIOS
physical id: 3031
size: 863KiB
*-cache:0
description: L1 cache
physical id: 35
slot: CPU Internal L1
size: 224KiB
capacity: 224KiB
capabilities: synchronous internal write–back
configuration: level=1
*-cache:1
description: L2 cache
physical id: 36
slot: CPU Internal L2
size: 2MiB
capacity: 2MiB
capabilities: synchronous internal write–back unified
configuration: level=2
|
[Format Time: 0.0009 seconds]
Также были обнаружены Ethernet и WiFi:
Crayon Syntax Highlighter v_2.7.2_beta
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
|
sudo lshw –C network
*–network
description: Ethernet interface
product: RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller
vendor: Realtek Semiconductor Co., Ltd.
physical id: 0
bus info: pci@0000:01:00.0
logical name: enp1s0
version: 0c
serial: 00:ce:39:cd:3f:e9
size: 1Gbit/s
capacity: 1Gbit/s
width: 64 bits
clock: 33MHz
capabilities: pm msi pciexpress msix vpd bus_master cap_list ethernet physical tp mii 10bt 10bt–fd 100bt 100bt–fd 1000bt 1000bt–fd autonegotiation
configuration: autonegotiation=on broadcast=yes driver=r8169 driverversion=2.3LK–NAPI duplex=full firmware=rtl8168g–2_0.0.1 02/06/13 ip=192.168.0.116 latency=0 link=yes multicast=yes port=MII speed=1Gbit/s
resources: irq:369 ioport:e000(size=256) memory:c1204000–c1204fff memory:c1200000–c1203fff
*–network
description: Wireless interface
product: Wireless 3165
vendor: Intel Corporation
physical id: 0
bus info: pci@0000:02:00.0
logical name: wlp2s0
version: 91
serial: b4:d5:bd:60:7c:1e
width: 64 bits
clock: 33MHz
capabilities: pm msi pciexpress bus_master cap_list ethernet physical wireless
configuration: broadcast=yes driver=iwlwifi driverversion=4.13.0–16–generic firmware=29.541020.0 latency=0 link=no multicast=yes wireless=IEEE 802.11
resources: irq:373 memory:c1100000–c1101fff
|
[Format Time: 0.0007 seconds]
Для обзора были протестированы все порты и сетевые параметры устройства, и все работало нормально.
Функция | Результаты |
HDMI видео | OK |
HDMI аудио | OK |
VGA | OK |
Ethernet | OK |
WiFi | OK |
Bluetooth | OK. Тестировалась с Bluetooth гарнитурой |
Порт USB 2.0 | OK |
Порты USB 3.0 | OK |
Порт USB 3.0 тип С | OK. Подсоединяли мышку через адаптеры |
Слот SD |
OK |
Флэш-память eMMC | OK |
Ubuntu 17.10.Опыт пользователя на Apollo Lake
Наконец, для завершения обзора, с помощью различных приложений, остановимся на том, что обычно рассматриваем в Windows 10. Однако, пришлось заменить Asphalt 8 Airborne на Jet Racing Extreme, который устанавливаем из Steam:
• Многозадачность – запуск и использование Firefox, Thunderbird, LibreOffice и Gimp одновременно
• Веб-браузер Firefox
- Загрузка нескольких вкладок в блог CNX Software, Facebook, YouTube
- Игра в Candy Crush Saga
- Воспроизведение видеороликов 4K (также проверенных с помощью Chrome)
• Игра в Steam (Jet Racing Extreme Demo)
• Видеоролики Kodi 4K и аудио передача
Видео довольно длинное, и мы не стали редактировать его, чтобы показать, как некоторые части довольно медленно загружаются, особенно Jet Racing Extreme и, в меньшей степени, Candy Crush Saga.
По части многозадачности все работает очень быстро, так же быстро, как на гораздо более мощном главном компьютере (AMD FX8350 с 128 ГБ SSD с 16 ГБ оперативной памяти), а для простых задач на рабочем столе, даже с несколькими программами, система действительно достаточно быстрая.
Просмотр нескольких вкладок тоже работает хорошо, но загрузка Candy Crush Saga занимает довольно много времени, поэтому было решено воспроизвести видео на YouTube. 1080p воспроизведение видео на YouTube работает нормально, но как только мы переключаемся на 4K, воспроизведение становится весьма медленным. По умолчанию используется VP9, поэтому устанавливаем h264ify, но в этом случае (AVC1) YouTube ограничивает видео до 1440p, а 2160p недоступен. Переключаемся на Chrome, и декодирование VP9 снова невероятно медленное.
Jet Racing Extreme Demo воспроизводится – если проигнорировать ужасные элементы управления -, но очень медленно загружается. Причина может заключаться в том, что недостаточно 4 ГБ оперативной памяти. Запуск htop во время игры показал, что оперативная память использовалась полностью , а так же требовалась часть swap (1 ГБ +).
Kodi 17.3 (установленный с apt) также был разочарованием в H.264, H.265 и VP9, все они основаны на программном декодировании, несмотря на то, что в настройках включено видеооборудование VAAPI. Это означает, что системы могут использоваться с видео 1080p, но не 4K видео. Автоматическое переключение частоты кадров также не работало. Аудио передача с PulseAudio работает отлично, мы смогли воспроизвести видео с помощью Dolby Digital 5.1 (AC3) и DTS 5.1
