Arduino MKR WAN 1300 и MKR GSM 1400: платы с поддержкой LoRaWAN и 3G

Arduino представила две новые платы как раз к Maker Faire New York: MKR WAN 1300 с радиомодулем LoRa и MKR GSM 1400 с модулем сотовой связи “3.75G”. Обе платы программно совместимы с Arduino Zero и выполнены в форм-факторе Arduino MKRZero board .

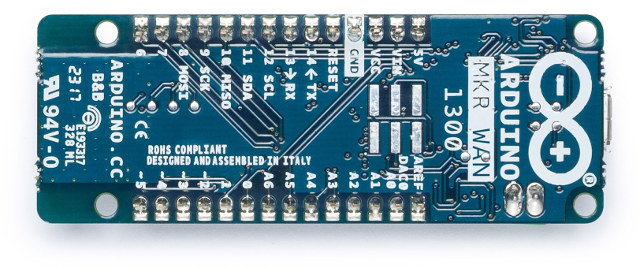

Плата MKR WAN 1300

Нажмите для увеличения

Характеристики Arduino MKR WAN 1300:

  • Микроконтроллер – Microchip Atmel SAMD21 на базе 32-битного ARM Cortex M0+ с тактовой частотой 48 МГц, 32 КБ SRAM, 256 КБ флеш-памяти (8 КБ для загрузчика)
  • Цифровые линии ввода/вывода – 8 цифровых I/O, 12 ШИМ, UART, SPI и I2C, 8 внешних прерываний
  • Аналоговые входы – 7 аналоговых входов (АЦП 8/10/12 бит), 1 аналоговый выход (ЦАП 10 бит)
  • Ток на линию I/O – 7 мА
  • LPWAN-подключение
    • Модуль LoRa Murata CMWZ1ZZABZ на базе Semtech SX1276 и STMicro STM32L
    • Мощность антенны – 2 дБ
    • Рабочие частоты – 433/868/915 МГц
    • Регионы работы – ЕС/США
  • USB – 1 micro USB порт для питания и программирования
  • Дополнительно – Кнопка сброса, 6 светодиодов, RTC на 32.768 кГц
  • Питание
    • 5 В через micro USB или вывод Vin
    • Поддержка 2 батарей типа AA или AAA
    • Рабочее напряжение I/O – 3.3 В
  • Габариты – 67.64 x 25 мм
  • Вес – 32 грамма

Примечательно, что модуль Murata включает микроконтроллер STM32L и предоставляет доступ к выводам ADC/DAC, GPIO, SPI, I2C. Теоретически возможно создать аналогичную плату без микросхемы Microchip/Atmel, но совместимость с Arduino IDE могла бы пострадать, несмотря на работы по Arduino STM32 , и доступные I/O могут не совпадать (например, только 4x ADC).

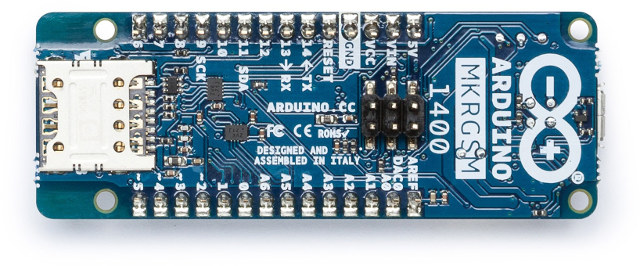

MKR GSM 1400

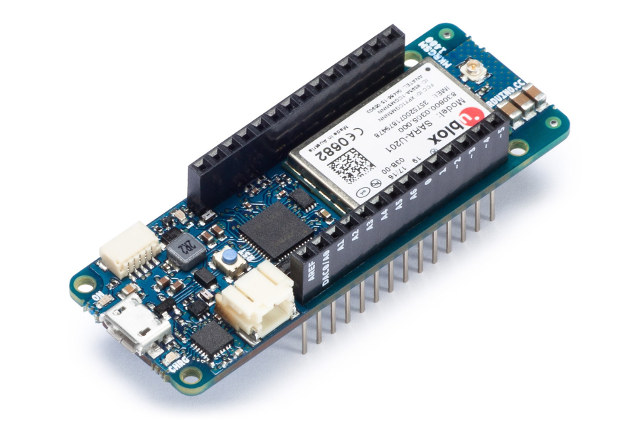

Нажмите для увеличенияПлата Arduino MKR GSM 1400 имеет схожие характеристики, за исключением замены LoRa-радиомодуля на сотовый модуль u-blox и поддержки LiPo-аккумуляторов:

  • Микроконтроллер – Microchip Atmel SAMD21 32-битный ARM Cortex M0+ @ 48 МГц с 32 КБ SRAM, 256 КБ флеш-памяти (8 КБ для загрузчика)
  • Цифровые I/O – 8x цифровых I/O, 12x ШИМ, UART, SPI и I2C, 8x внешних прерываний
  • Аналоговые входы – 7x аналоговых входов (8/10/12-битный АЦП), 1x аналоговый выход (10-битный ЦАП)
  • Ток на один I/O – 7 мА
  • Сотовая связь
    • Модуль u-blox SARAU201 с поддержкой 3.75G UMTS/HSPA и резервным 2G GSM/(E)GPRS
    • Слот для NanoSIM-карты
    • Разъем u.FL для внешней антенны
    • Регионы работы – Глобальные
  • USB – 1x micro USB для питания и программирования
  • Дополнительно – Кнопка сброса, 6x светодиодов, RTC 32.768 кГц
  • Питание
    • 5V через micro USB
    • Входное напряжение 5V–12V (Vin)
    • Поддержка LiPo-аккумулятора 3.7V
    • Рабочее напряжение I/O – 3.3V
  • Размеры – 67.64 x 25 мм
  • Вес – 32 грамма

Обе платы доступны для предзаказа с ожидаемой датой отгрузки 15 ноября: MKR WAN 1300 по цене $39 / 35 евро без НДС , а MKR GSM 1400 продается по цене $69.00 / 59.90 евро без НДС . Дополнительная документация доступна по ссылкам в магазине.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
