ESP32-PICO-D4 System-in-Package объединяет ESP32, 4MB SPI Flash, кварцевый генератор и пассивные компоненты

Компания Espressif Systems представила новую вариацию ESP32, но на этот раз это не SoC, а 7×7 мм system-in-package (SIP), который включает двухъядерный процессор ESP32, 4MB SPI flash, кварцевый генератор и различные пассивные компоненты. Это позволяет исключить их из проектирования и создавать сверхкомпактные PCB для носимых устройств и других приложений с ограниченным пространством.

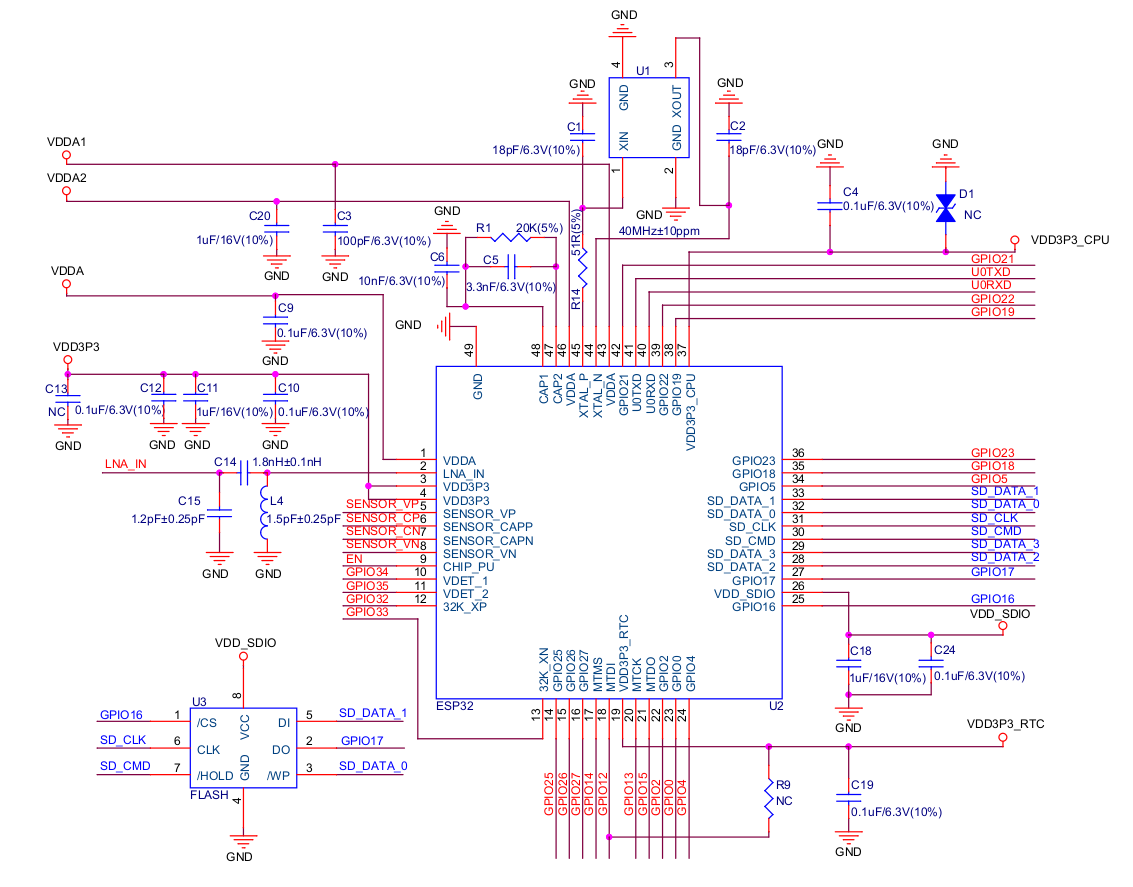

Внутренняя схема ESP32-PICO-D4 – кликните для увеличения

Характеристики ESP32-PICO-D4 SiP:

  • SoC – ESP32 с двумя ядрами Tensilica LX6, 448 KB ROM, 520 KB SRAM (включая 8KB RTC памяти), 1kbit eFuse
  • Встроенная Flash-память – 4MB SPI flash
  • Подключение
    • WiFi – 802.11 b/g/n/e/i (802.11n до 150 Mbps)
    • Bluetooth – Bluetooth V4.2 BR/EDR и BLE; передатчики класса-1, класса-2 и класса-3; аудио: CVSD и SBC
  • Интерфейсы SIP
    • SD-карта, UART, SPI, SDIO, LED PWM, Motor PWM, I2S, I2C, IR
    • GPIO, емкостный сенсор, ADC, DAC, LNA предусилитель
  • Сенсоры – Встроенный датчик Холла и температурный сенсор
  • Генератор – Встроенный кварцевый резонатор 40 MHz
  • Питание – 2.3 ~ 3.6V
  • Рабочий ток – Средний: 80 mA
  • Диапазон температур – -40°C ~ 85°C
  • Габариты корпуса – 7.0±0.1 мм x 7.0±0.1 мм x 0.94±0.1 мм

Известно, что ESP32 поддерживает до 16MB flash, поэтому возможен и будущий вариант ESP32-PICO-D16 SIP. Вторая схема в документации показывает, как выглядит базовая плата с ESP32-PICO SIP.

Периферийная схема модуля ESP32-PICO-D4 – кликните для увеличенияКомпания поясняет, что SiP особенно подходит для приложений с ограниченным пространством или питанием от батарей, таких как носимые устройства, медицинское оборудование, сенсоры и другие IoT-продукты. Помимо документации, в сети пока очень мало информации о ESP32-PICO-D4, поэтому придется подождать новых данных.

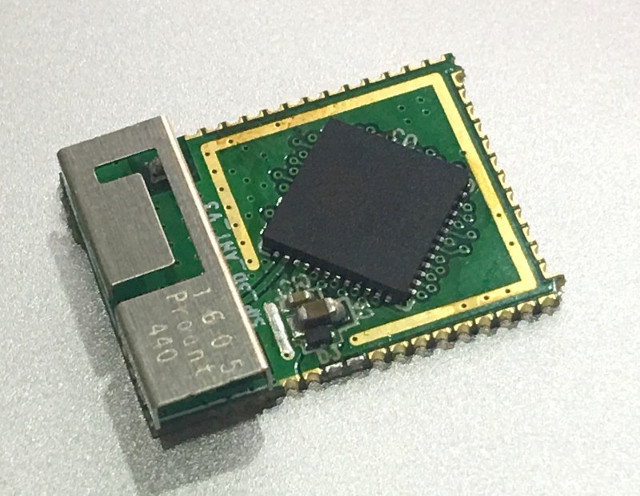

[Обновление: Фото модуля с ESP32-PICO-D4

]

Через ESP32net Tweet
