Обзор ТВ-приставки HiMedia Q30 – Часть 2: прошивка Android 7.0 Nougat

HiMedia Q30 – это телевизионная приставка Android Nougat, работающая на процессоре Hisilicon Hi3798MV200 , недорогая версия процессора Hi3798C V200 с тем же CPU, более низким графическим процессором Mali-450MP, с теми же возможностями мультимедиа и меньшим I/O. В первой части обзора под названием «Обзор ТВ приставки HiMedia Q30 (Hisilicon Hi3798MV200) Android – Часть 1: Распаковка и  разборка» представлены фото устройства и платы, в этой части рассмотрим особенности работы приставки с Android 7.0.

Первая загрузка, настройка и первое впечатление

Подключаем жесткий диск USB 3.0 к одному порту USB 3.0 и в два других порта USB 2.0 подключаем USB-клавиатуру и USB-hub с двумя RF-ключами для воздушной мыши и геймпада. Для запуска устройства добавили Ethernet, HDMI и кабель питания.

Типичная загрузка Android лаунчер занимает около 25 секунд.

Это типичная телевизионная пусковая установка с датой и статусом соединения сверху, ярлыки для приложения в центре и ярлыки внизу.

Выше приведен список предустановленных приложений, таких как Kodi, MediaCenter, Facebook, Netflix … Ранее нам не встречалось HappyCast, поэтому мы нажали на него, но так и не смогли понять, как его использовать. Это не стало большой проблемой, поскольку у нас есть другие параметры для обзора.

Приложение «Настройки» позволяет вам изменять настройки «Сеть» и «Воспроизведение». Раздел «Экран» ничего не делает, кроме отображения выбранного видеовыхода. Вы также можете обновить прошивку локально или из сети (не пробовали, так как нет новой прошивки), и найти дополнительную информацию об устройстве.

Параметры настройки воспроизведения позволяют вам изменять выход HDMI и SPDIF, выход HBR, соотношение сторон, и переключать на 24 Гц при необходимости.

Приставка работает на Android 7.0 поверх ядра Linux 3.18.24. Прошивка не имеет прав.

Кнопка “More” перенаправляет к параметрам настройки Android Nougat, где также найдем некоторые интересные опции.

Обратите внимание, что, хотя есть опция Bluetooth, она не будет работать, поскольку нет такого оборудования.

Настройки хранилища показывают, что у нас есть свободное место на диске объемом 4,06 ГБ, доступное пользователю, с 821 МБ используемыми предустановленными приложениями, приставка поддерживает файловые системы EXT4, NTFS и exFAT.

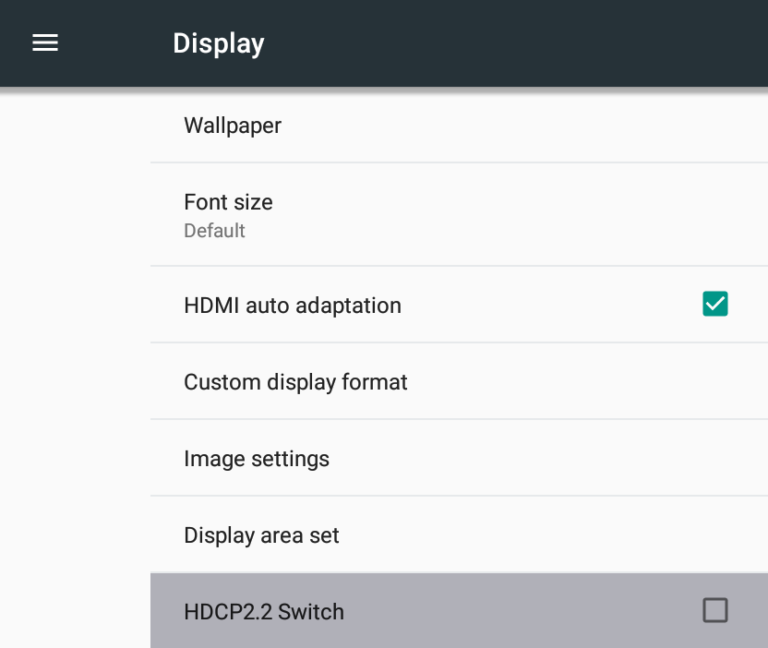

В разделе «Экран» предлагаются такие опции, как адаптация HDMI и переключатель HDCP 2.2, причем последний может помочь решить некоторые проблемы с DRM. Пользовательский формат отображения – это то, что вы использовали бы для выбора видеовыхода, такого как 2160p 60 Гц или 1080p 60 Гц. Мы обнаружили, что система не запоминает настройки между перезагрузкой, при частом переключение на 1080i60 или другие режимы вывода, даже если отключена автоматическая адаптация HDMI.

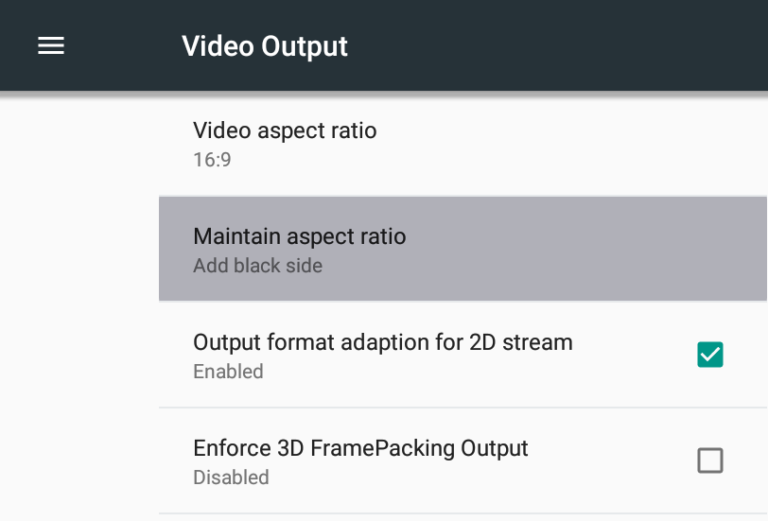

Видеовыход позволяет вам активировать адаптацию выходного формата для 2D-потока (не понятно как это отличается от автоматической адаптации HDMI) и «применять 3D-фреймпакинг».

Довольно интересен сервис SAMBA, так как он позволит вам запускать сервер SAMBA на устройстве с именем пользователя и паролем или без него.

Включив его, мы сразу же получаем доступ к полной файловой системе на устройстве. А так же возможность перехода к трем смонтированным разделам на нашем жестком диске, перейдя в каталог media_rw. Это довольно удобная функция.

Меню «Ожидание» используется для включения/выключения подключения HDMI и установки времени приостановки.

Наконец, опции Advance позволят настроить цветовое пространство с такими настройками, как YCbCr420 8bit или RGB444 10Bit, что может быть полезно, если у вас странные цвета или розовый экран, а также режим ТВ HDR, который можно установить на SDR, HDR10 или AUTO.

У нас (почти) не возникло проблем с установкой дополнительных приложений через Google Play и Amazon Underground, но в первом случае приложение несколько раз вылетало с ошибкой без видимых причин.

ИК-пульт дистанционного управления работал, как и ожидалось, с хорошим диапазоном (до 10 метров) и рабочей функцией ИК-обучения. Тем не менее, для большей части обзора нами, в  основном, использовалась воздушная мышь MINIX NEO A2 Lite, так как функция мыши и клавиатуры является обязательной для Android. В руководстве пользователя представлены два мобильных приложения: HiShare и HiRemote, мы попробовали оба.

HiShare позволит вам транслировать фотографии, музыку и видео со смартфона на телевизор. После выбора типа носителя приложение отобразит все соответствующие медиафайлы, и, как только вы нажмете на воспроизведение файла, он отобразит список рендерингов, нами был выбран TV Box @ 113 (HIMEDIA), и музыка начала играть на нашем телевизоре.

Скриншот HiShare

Вот как выглядит телевизор при воспроизведении музыки.

Приложение не очень удобно, так как оно не будет проигрывать всю музыку с вашего телефона, будет проигрываться только одна песня.  Нами также были опробованы фотографии, в список были внесены около 10 000 «фотографий», начиная с нескольких тысяч спрайтов из игры (CSR2) с мобильного телефона и это было не совсем понятно. Было бы лучше, если бы интерфейс был похож на приложение «Галерея Android» с фотографиями, отсортированными по папкам.

Следующим был HiRemote, но при попытке подключится к HiMedia Q30…

… приложение потерпело крах после нажатия ОК.

У бокса есть только два режима питания: включен и выключен, и вы можете переключаться между ними с помощью пульта дистанционного управления или кнопки на устройстве. Режим ожидания и перезагрузка в меню восстановления недоступны.

Ниже приведено количество потребляемой мощности с жестким диском USB 3.0 и без него:

• Выключен – 0,3 Вт
• Включен – 3,1 Вт
• Выключен + USB-накопитель – 0,3 Вт
• Включен + USB HDD – 4,1 Вт

Потребляемая мощность во включенном состоянии самая низкая, которую мы встречали за последнее время.

Приставка оставалась прохладной за все время обзора, при этом верхняя и нижняя крышки имели  температуру 39ºC с обеих сторон после успешного воспроизведения 2-часового видео 1080p в Kodi и 36 и 37ºC после игры Riptide GP2 в течение 15 минут. Производительность 3D-графики аналогична той, что была в приставках Amlogic S905/S905X в этой игре с максимальными настройками разрешения, что означает, что она воспроизводится, но не идеально, с частотой 60 кадров в секунду, а пользовательский интерфейс был постоянным с течением времени, поэтому ни один заметный CPU или GPU не дросселировал.

Первые впечатления от телевизионной приставки были довольно хорошими. Прошивка работает хорошо, очень быстро реагирует, и большинство вещей, которые были опробованы, работали так, как должны. Единственные две проблемы, с которыми столкнулись в ходе обзора были – настройка вывод HDMI-видео, изменяющийся после перезагрузки и Google Play вылетел несколько раз без каких-либо причин. Приложение HiRemote не работало на телефоне Android ( Vernee Apollo Lite ).

Воспроизведение видео и аудио – Kodi, MediaCenter, DRM и YouTube

Kodi был установлен, и при использовании приложения Google Play,  он автоматически обновился до Kodi 17.3, поэтому версия, которая была опробована- mainline Kodi, а не пользовательская версия.

Видео воспроизводилось с SAMBA папки через 100 Мбит / с Ethernet, если не указано иное, начиная с видео 4K:

• HD.Club-4K-Chimei-inn-60mbps.mp4 (H.264, 30 fps) – ОК
• Sintel-2010-4k.mkv (H.264, 24 кадра в секунду, 4096 × 1744) – В основном хорошо, но несколько кадров время от времени пропускались
• Beauty_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) – ОК
• Bosphorus_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) – ОК
• Jockey_3840x2160_120fps_420_8bit_HEVC_TS.ts (H.265) – ОК
• MHD_2013_2160p_ShowReel_R_9000f_24fps_RMN_QP23_10b.mkv (10-бит HEVC) – ОК
• Phfx_4KHD_VP9TestFootage.webm (VP9) – ОК
• BT.2020.20140602.ts ( Rec.2020 совместимое видео, 36 Мбит / с, 59,97 Гц) – SAMBA: буферизация время от времени ; HDD: ОК.
• Big_buck_bunny_4k_H264_30fps.mp4 – ОК
• Big_buck_bunny_4k_H264_60fps.mp4 – Замораживание через несколько секунд, звук продолжается (H.264 @ 4K60fps не поддерживается VPU)
• Fifa_WorldCup2014_Uruguay-Colombia_4K-x265.mp4 (4K, H.265, 60 fps) – ОК
• Samsung_UHD_Dubai_10-bit_HEVC_51.4Mbps.ts (10-бит HEVC / MPEG-4 AAC) – SAMBA: буферизация время от времени и, в конечном итоге, потерянный звук ; HDD: ОК
• Astra-11479_V_22000-Canal + UHD Demo 42,6 Мбит / с bitrate.ts (10-бит H.265 из потока DVB-S2) – OK
• 暗流 涌动 -4K.mp4 (10-бит H.264, 120 Мбит / с) – HDD: 1 ~ 2 кадра в секунду (программное декодирование)
• Ducks Take Off [2160p a 243 Мбит / с] .mkv (4K H.264 @ 29,97 кадров в секунду, 243 Мбит / с, без звука) – HDD: OK в начале, но затем не гладкий вообще
• Tara-no9-vp9.webm (видео 4K VP9 YouTube @ 60 кадров в секунду, звук Vorbis) – Высокая частота кадров с ~ 1 кадра в секунду до почти гладкой
• The.Curvature.of.Earth.4K.60FPS-YT-UceRgEyfSsc.VP9.3840 × 2160.OPUS.160K.webm (4K VP9 @ 60 fps + opus audio) – Высокая частота кадров с ~ 1 кадра в секунду до почти гладкой

Не катастрофические, но некоторые видеоролики VP9 плохо воспроизводятся, другие видео будут буферизироваться по Ethernet (чего у них нет на большинстве других платформ даже с Fast Ethernet), а некоторые видео воспроизводятся не так гладко, как способно аппаратное обеспечение. Автоматическое переключение частоты кадров не работает, равно как и аудиовыход HDMI, как мы увидим ниже. Поэтому пришлось переключиться на MediaCenter и снова воспроизвел 4K видео:

• HD.Club-4K-Chimei-inn-60mbps.mp4 (H.264, 30 fps) – ОК
• Sintel-2010-4k.mkv (H.264, 24 кадра в секунду, 4096 × 1744) – OK (видео выход 24 Гц)
• Beauty_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) – ОК
• Bosphorus_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) – ОК
• Jockey_3840x2160_120fps_420_8bit_HEVC_TS.ts (H.265) – ОК
• MHD_2013_2160p_ShowReel_R_9000f_24fps_RMN_QP23_10b.mkv (10-бит HEVC) – OK (видеовыход 24 Гц)
• Phfx_4KHD_VP9TestFootage.webm (VP9) – ОК
• BT.2020.20140602.ts (совместимое с Rec.2020 видео, 36 Мбит / с, 59,97 Гц) – ОК.
• Big_buck_bunny_4k_H264_30fps.mp4 – ОК
• Big_buck_bunny_4k_H264_60fps.mp4 – Замораживание через несколько секунд, возобновление позже и снова замораживается, возобновляется и засыпает. Звук воспроизводится всегда (H.264 @ 4K60fps не поддерживается VPU)
• Fifa_WorldCup2014_Uruguay-Colombia_4K-x265.mp4 (4K, H.265, 60 fps) – ОК
• Samsung_UHD_Dubai_10-bit_HEVC_51.4Mbps.ts (10-бит HEVC / MPEG-4 AAC) – ОК
• Astra-11479_V_22000-Canal + UHD Demo 42,6 Мбит / с bitrate.ts (10-бит H.265 из потока DVB-S2) – OK
• 暗流 涌动 -4K.mp4 (10-бит H.264, 120 Мбит / с) – HDD: сначала черный экран, затем видео с массивными артефактами и / или цветными горизонтальными полосами. (Не поддерживается VPU)
• Ducks Take Off [2160p a 243 Мбит / с] .mkv (4K H.264 при 29,97 кадров в секунду, 243 Мбит / с, без звука) – OK
• Tara-no9-vp9.webm (видео 4K VP9 YouTube @ 60 кадров в секунду, звук Vorbis) – OK
• The.Curvature.of.Earth.4K.60FPS-YT-UceRgEyfSsc.VP9.3840 × 2160.OPUS.160K.webm (4K VP9 @ 60 fps + opus audio) – ОК близко к совершенству, кроме некоторых сцен (возможно, проблема в источник); Нет звука .

Аппаратные возможности VPU Hi3798MV200 полностью используются в MediaCenter, и автоматическое переключение частоты кадров также работает. Единственная проблема, которую можно найти, является отсутствие поддержки аудиокодека OPUS.

Давайте перейдем к тестированию аудиокодека HD с (с пониженной дискретизацией) стереофоническим выходом PCM 2.0 с аудиосигналом от громкоговорителей телевизора и аудиосигналом HDMI через ресивер Onkyo TX-NR636 A / V.

* Ресивер A / V не поддерживает Atmos, а не DTS: X, поэтому приставка вернулась к лучшей альтернативе.
** Образец поставляется с дорожкой Dolby Atmos 7.1 и AC3, а позже воспроизводится непрерывный звуковой сигнал. Однако, возможность выбора только одной звуковой дорожки в MediaCenter, показанной как «TRUEHD 7.1Ch 48000Hz».

За исключением нескольких небольших проблем, MediaCenter на HiMedia Q30 – лучшая телевизионная приставка, которая встречалась нам до сих пор, если речь заходит о поддержке различных видеороликов 4K и передачи аудиосигнала HDMI. Обратите внимание, что вам нужно использовать входящий в комплект ИК-пульт с приложением MediaCenter, так как некоторые клавиши в воздухе не будут работать должным образом в этом приложении, и вы не сможете получить доступ к дополнительным настройкам.

Если вы заботитесь обо всех аспектах изображения, таких как контраст, яркость, …, включение / отключение функций пост-обработки видео, субтитров и т. д., приложение предлагает ряд опций, которые  показаны в видео ниже. В то время, когда снималось видео было не понятно как скрыть строку состояния, но вам просто нужно использовать указатель мыши немного выше статуса и перетащить его вниз или вверх, чтобы скрыть или показать его. Нет значка для этого, как во многих других приставках.

Еще один приятный сюрприз заключается в том, что устройство поддерживает технологию Widevine Level 1 DRM, что означает, что вы должны иметь возможность использовать премиальные приложения с более высоким разрешением. Например, должно быть возможно использовать Netflix до 720p на этом устройстве. Не тестировалось, так как у нас ее нет и нет учетной записи Netflix.

Предварительно установленное приложение YouTube – это ТВ-версия.

Возможно воспроизводить видео до 1080p-рендеринга в фреймбуфере.

Если по каким-то причинам вы предпочитаете мобильное приложение Youtube, установить его можно с теми же результатами.

Производительность сети и хранилища

HiMedia Q30 поддерживает Fast Ethernet и 802.11 b / g / n WiFi-соединение. Был протестирован WiFi + SAMBA, скопировав файл 278 МБ с ES File Explorer между сервером и внутренней памятью и наоборот, используя ES File Explorer. Результаты говорят сами за себя:

1. С сервера на флэш-память: 26 минут 15 секунд или около 180 Кбит / с. Эта скорость передачи была примерно постоянной во время передачи всего файла
2. С флэш-памяти на сервер: 3 минуты 35 секунд или около 1,29 МБ / с
3. С сервера на флэш-память: заглох через некоторое время и, в конечном итоге не удалось протестировать

Тест SAMBA WiFi был на этом остановлен. Рисовать диаграмму не будем, но если бы это было сделано, то приставка окажется на самом последнем месте среди других телевизионных приставок. Так же попытались воспроизвести несколько видеороликов через WiFi + SAMBA с помощью Kodi, 720p и 1080p видео, загруженные из Интернета, на удивление отлично сыграли, но как только вы доберетесь до 5 Мбит / с или выше,  все время происходит буферизация.

Давайте посмотрим, что произойдет при использовании iperf вместо этого.

Загрузка WiFi:

• Первая попытка:

• Вторая попытка:

Таким образом, производительность не совсем постоянна, и даже при второй более быстрой попытке во время передачи было много колебаний, как показано на скриншоте Conky справа с шипами, вместо того, чтобы видеть красивую прямоугольную форму.

WiFi download:

Первая попытка: застрял, никаких результатов.

Вторая попытка:

Третья попытка:

Производительность выглядит лучше, за исключением, конечно, для первых застопорившихся результатов. Похоже, что Wi-Fi не такой стабильный, как мог бы быть, как минимум с тестируемыми настройкой и маршрутизатором.

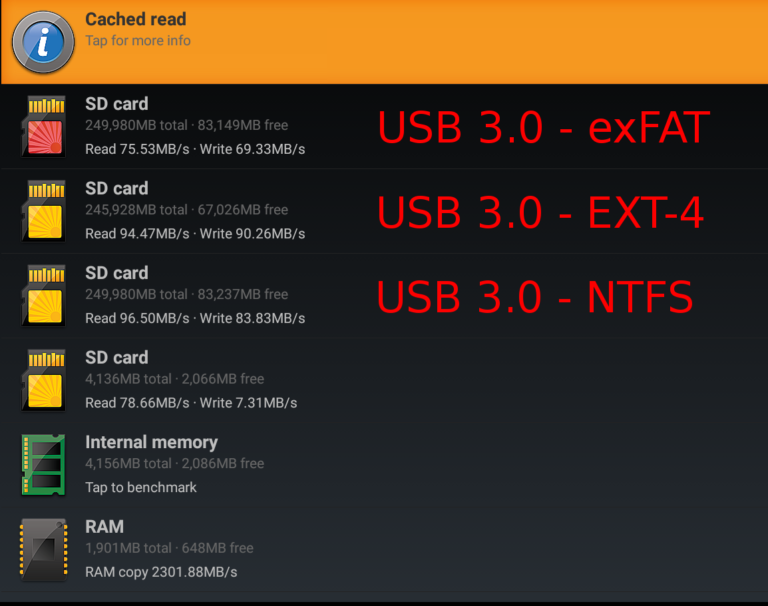

Приложение A1SD bench использовалось для тестирования производительности хранилища. Память eMMC не имеет такой хорошей скорости записи (7,31 МБ / с), а скорость чтения (78,66 МБ / с) недействительна из-за чтения кэша. Это может привести к очень низкой производительности, когда фоновые задачи выполняют операции ввода-вывода, например, во время автоматического обновления приложений.

В то же время производительность USB 3.0 хорошая, даже для exFAT, которые обычно демонстрируют очень плохую производительность записи в Android телевизионных приставках.

С практической точки зрения, вы, вероятно, не увидите больших различий между тремя файловыми системами, особенно Ethernet ограничен до 100 Мбит / с. Если вам нужна более высокая производительность и Gigabit Ethernet, вы можете вместо этого использовать HiMedia Q5 Pro.

Информация о системе HCD Q30 и контрольные показатели

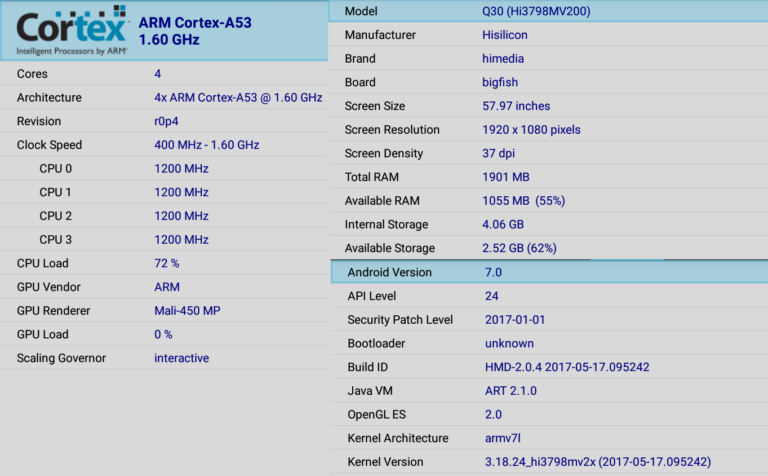

CPU-Z сообщает о четырехъядерном процессоре ARM Cortex A53 с тактовой частотой до 1,60 ГГц с графическим процессором Mali-450MP. Модель называется «Q30 (Hi3798MV200», а плата «bigfish».

Устройство достигло 34 880 пунктов в Antutu 6.2.x, не удивительно, так как это похоже на то, что мы получим от другого четырехъядерного процессора ARM Cortex A53, такого как Amlogic S905X или Realtek RTD1295.

Результаты Vellamo 3.x показывают аналогичную производительность. Так что проблем здесь нет.

Вывод

HiMedia Q30 имеет много плюсов. Хорошо работающая прошивка для Android 7.0, лучшее видео и аудио, которые мы видели в каких-либо телевизионных приставках при использовании приложения MediaCenter, включая декодирование видео 4K, автоматическое переключение частоты кадров и передачу аудиосигнала HDMI для всех кодеков HD, поддерживаемых нашим аудио / видео приемником, DRM Widevine Level 1 и хорошей поддержкой и производительностью для хранения USB 3.0. Как и все устройства, она не идеальна. Было обнаружено, что WiFi будет несколько медленным и/или невосприимчивым к нашему маршрутизатору. Отсутствие Bluetooth может быть проблемой для некоторых людей, и здесь есть несколько ошибок, таких как выбор видео выхода HDMI не всегда сохраняется во время перезагрузки, случайным выходом из Google Play, и  невозможность использования приложения HiRemote на телефоне, используемом для обзора. Любители Kodi  могут быть  не удовлетворены отсутствием автоматического переключения частоты кадров и передачей аудио сигналов.

Плюсы

• Недавняя, стабильная и отзывчивая прошивка для Android 7.0 Nougat
• Лучшее воспроизведение 4K H.265 / H.264 / VP9, ​​которое мы встречали ранее в телевизионных приставках с приложением MediaCenter, включая автоматическое переключение частоты кадров
• Передача аудиосигнала HDMI для TrueHD и DTS HD 7.1 в приложении MediaCenter
• Изображение настраивается в приложении MediaCenter с различными параметрами, включая настройку после обработки в приложении MediaCenter
• Встроенная поддержка сервера SAMBA
• Хорошая поддержка внешнего хранилища с превосходной производительностью USB 3.0 для NTFS и EXT-4, такая же хорошая для файловой системы exFAT.
• Widevine Level 1 DRM
• Твердая аппаратная конструкция с хорошим охлаждением
• ИК-пульт работает хорошо с хорошим диапазоном (> = 10 метров) и функцией ИК-обучения (пульт должен использовать приложение MediaCenter в полной мере)
• Обновление прошивки OTA (не проверено, так как в ходе проверки не было прошивки)

Минусы и ошибки

• WiFi, как было установлено, имеет низкую производительность (особенно с SAMBA) или неустойчивый
• В то время как Kodi 17.3 «mainline» поддерживается и довольно неплохо воспроизводит некоторые видео на 4 КБ, он не работает так же хорошо, как приложение MediaCenter, и не поддерживает автоматическое переключение частоты кадров и передачу аудиосигнала HDMI
• Пользовательский видеовыход HDMI, который не всегда запоминается при следующей перезагрузке
• В Google Play может произойти сбой (не слишком часто, вполне может использоваться в большинстве случаев)
• Память с низким уровнем eMMC может привести к низкой производительности в случае, когда в фоновом режиме возникают входы / выходы, например. Во время обновлений приложений.
• Отсутствие поддержки Bluetooth
• Приложение HiRemote для Android отключается смартфоне, используемом в обзоре

Выражаем благодарность HiMedia за предоставление образца для обзора. Приобрести HiMedia Q30 можно на Aliexpress за 109 долларов США, включая доставку. Дистрибьюторы могут обратиться в компанию на странице продукта.

Благодарим сайт cnx-software.com за предоставленную информацию.
