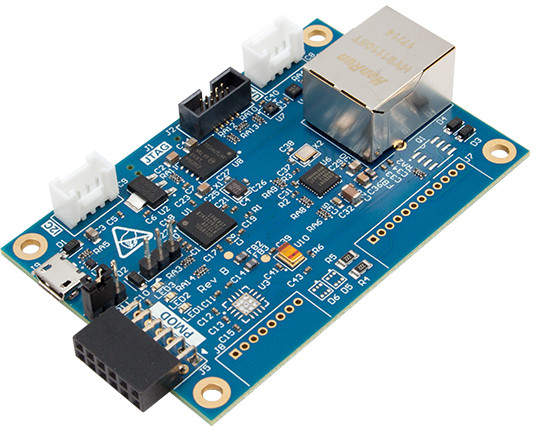

Renesas S5D9 IoT Fast Prototyping это плата разработанная – как следует из названия – для Internet of Things (интернет вещей), с S5D9 ARM Cortex-M4F микроконтроллером компании Synergy, различными датчиками, различными входами/выходами включающими в себя защищенные, цифровые входы и выходы, и Ethernet для подключения к сети вместо Bluetooth или/и WiFi модуля.
Технические характеристики платы Renesas S5D9:
- MCU – Renesas Synergy S5D9 ARM Cortex M4F MCU @120 МГц с 2 Мб флэш и 640 Кб SDRAM
- Хранилище – 256 Mbits (32 Мб) QSPI NOR флэш
- Связь – 1x 10/100Mbps Ethernet (RJ45)
- USB – 1x micro USB порт
- Датчики
- Bosch BMC150 6-осевой датчик (цифровой компас)
- AMS ENS210 датчик температуры и влажности окружающей среды
- Датчик давления TE Connectivity MS5637-02BA03
- Knowles SPU0414HR5H-SB усиленный SiSonic микрофон
- Расширение
- 1x PMOD коннектор (SPI)
- 2x Grove коннектора (UART, I2C, GPIO)
- 2x защищенный цифровой вход (от 5.1 В до 24 В) + 2x буферизованных цифровых выхода (до 1 А) через 12 позиционный Molex разъем
- 2x RS232 через 8 позиционный Molex разъем и Intersil драйвер
- Отладка – 10-контактный JTAG коннектор
- Прочее – джампер 5 В/3 В выхода; 3x светодиода (красный, желтый, зеленый)
- Электропитание – 5 В через micro USB порт; максимальная потребляемая мощность ~300 мА @ 5 В
Комплект поддерживается Renesas IoT Sandbox, который поможет с “IoT Fast Prototyping” частью, так как он позволяет создавать IoT приложения используя “облачные сервисы и рабочий процесс в реальном времени путем суммирования всех данных о событиях из любого источника, будь то датчики, мобильные приложения или существующие в облаке, и выполняются в режиме реального времени для получения автоматизации”. Плата так же может быть запрограммирована с использованием API в Renesas Synergy Software Package (SSP), Qualified Software Add-Ons (QSA), и Verified Software Add-Ons (VSA).
Вы найдете больше технических деталей, образцы проектов и файлы аппаратной разработки в Seeed Studio Wiki, а также на сайте IoTCommunity.io.
Плата продается за $34.95 в Seeed Studio, но если вы являетесь частью IoTCommunity, вы можете получить $20 купон понижающий цену до $14.95 + доставка.
