Плата Arduino MKRFOX1200 объединяет микроконтроллер Microchip SAM D21 с модулем Sigfox в форм-факторе MKRZero

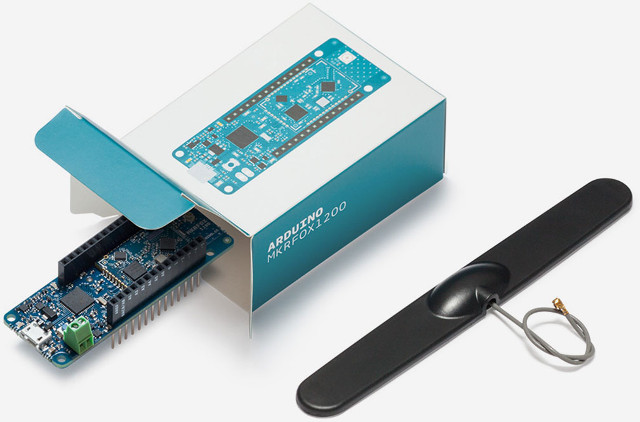

Arduino MKRFOX1200 — это первая официальная плата Arduino с поддержкой технологии LPWAN благодаря модулю Sigfox ATA8520 от Microchip в сочетании с микроконтроллером Microchip SAMD21 на базе ARM Cortex M0+. Всё это выполнено в том же форм-факторе, что и платы MKRZero или MKR1000 .

Увеличить

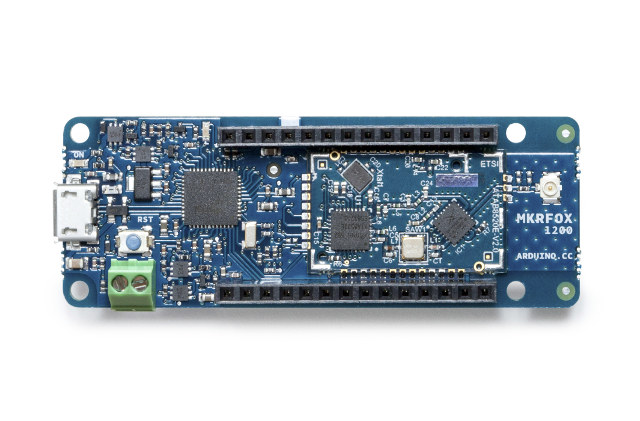

Характеристики Arduino MKRFOX1200:

  • Микроконтроллер – Microchip SAMD21 на базе ARM Cortex-M0+ с тактовой частотой 48 МГц, 256 КБ флеш-памяти и 32 КБ SRAM
  • Подключение – модуль Sigfox Microchip AT8520, работающий на частоте 868 МГц, с антенной 2 дБ “GSM”, подключённой через разъём u.FL
  • 2x 14-контактных разъёма для ввода-вывода:
    • 8x цифровых линий ввода-вывода
    • 8x внешних прерываний (0, 1, 4, 5, 6, 7, 8, A1 — или 16, A2 — или 17)
    • 7x аналоговых входов (АЦП 8/10/12 бит)
    • 1x аналоговый выход (ЦАП 10 бит)
    • 12x ШИМ-выходов (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 — или 18, A4 — или 19)
    • 1x UART, 1x SPI, 1x I2C
    • Рабочее напряжение 3.3 В
    • Ток на один вывод ввода-вывода 7 мА
  • USB – 1x micro USB с поддержкой режима устройства и встроенного хоста (Full Speed)
  • Дополнительно – кнопка сброса, светодиод
  • Питание
    • 5 В через USB или вывод VIN
    • 2x батарейки AA или AAA, обеспечивающие работу до 6 месяцев (подключаются через зелёные клеммы)
  • Габариты – 67.64 x 25 мм
  • Вес – 32 грамма

Поскольку модуль Sigfox поддерживает только частоту 868 МГц, плату можно использовать только в Европе, Африке и на Ближнем Востоке. В комплекте предоставляется 2-летняя бесплатная подписка на сеть Sigfox (до 140 сообщений в день), а также бесплатный доступ к геолокационному сервису Spot’it , который позволяет отслеживать плату без GPS или дополнительного оборудования. Эффективность работы зависит от покрытия сети в вашем регионе , а данных о точности в сравнении с GPS не указано. Как и другие платы Arduino, MKRFOX1200 является полностью открытым аппаратным обеспечением и программируется через Arduino IDE. Полная документация доступна в Руководстве по началу работы .

Официальные платы Arduino обычно дороже аналогов, но Arduino MKRFOX1200 предлагает хорошее соотношение цены и качества за 35 евро (сайт для Европы), учитывая 2-летний доступ к сети Sigfox и геолокационное отслеживание.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
