CubieTech запустили Cubieboard с процессором Allwinner A10 в 2012 году и хотя она не так популярна, как некоторые другие платы, такие как Raspberry Pi, ODROID или Orange Pi, спустя 5 лет компания выпустила свою новую плату Cubieboard6 на базе четырехъядерного процессора Action Semi S500 Cortex A9 с 2 Гб оперативной памяти, 8 Гб флеш, HDMI, проводная & беспроводная связь, SATA, поддержка батареи и прочее.
Технические характеристики Cubieboard6:
- SoC – Четырехъядерный процессор Actions Semi S500 ARM Cortex-A9 с Imagination PowerVR SGX544 GPU
- Оперативная память – 2 Гб LPDDR3
- Хранилище
- 8 Гб eMMC флеш
- SATA 3.0 порт для 2.5″ HDD/SSD до 4 Тб
- Слот карт micro SD до 32 Гб
- Видео выход – HDMI 1.4b до 1080p60
- Аудио вход/выход – Через HDMI выход, 3.5 мм разъем аудио выхода (HP), 3.5 мм разъем аудио входа (MIC)
- Связь – 10/100M Ethernet, 802.11 b/g/n WiFi, Bluetooth 4.0 LE (AP6212) с u.FL коннектором антенны
- USB – 2x USB хост порт, 1x mini USB порт
- Расширение – 2x 48-контактные разъемы с I2C, CSI для камеры, FM-IN, ADC, CVBS выход, аудио выход, RGB, LVDS, MIPI DSI, SPI, HSIC, INT GPIO…
- Прочее – ИК приемник, RTC с батареей, кнопки питания и ADFU (для обновления прошивки), светодиод питания, 2x пользовательский светодиод
- Электропитание
- 5 В @ 2.5 А через разъем питания “бочонок”
- 5 В через mini USB вход
- Поддержка 3.7 В Li-Po батареи через 2-контактный разъем
- Размеры – 100 x 60 x 18 мм
- Температурный диапазон – от -20℃ до 70℃
- Сертификаты – FCC, CE & RoHS
Компания предоставляет Android 5.1.1 и Debian Jessie Desktop с 3D ускорителем графики (OpenGL ES 2.0) и с поддержкой аппаратного декодирования видео. Программные и аппаратные файлы, также как и документация доступны на файловом хранилище MEGA за пределами Китаяи на Baidu для людей находящихся в Китае.
Actions Semi S500 не поддерживает SATA, так что важно рассмотреть схему чтобы понять, как реализовано подключение, в то время как большинство плат ограничено возможностями интерфейса USB 2.0, CubieTech использует интерфейс USB 3.0 для SATA подключения, что должно привести к более высокой производительности, по сравнению с большинством решений на рынке. К сожалению сеть ограничена интерфейсом Fast Ethernet.
На схеме мы видим переключатель USB 3.0 и USB 3.0 – SATA мост (JMicron JMS578) для обеспечения хорошей производительности между процессором и SATA диском, а также позволяющий использовать платформу в качестве внешнего USB 3.0 жесткого диска с вашим компьютером.

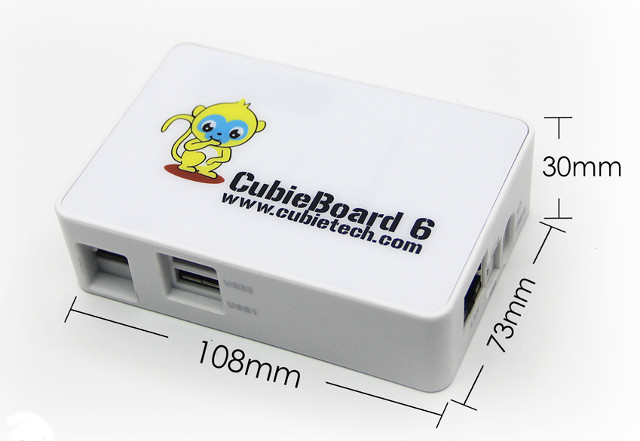

Вы найдете больше картинок и немного больше деталей на странице продукта. Официальная цена платы $69 без доставки, но Cubieboard6 продается только на паре сайтов, включая Amazon США за $98 и на Австралийском сайте за $115 AUD. Обратите внимание, что плата продается как часть комплекта с несколькими аксессуарами, такими как USB кабель питания, USB – mini USB кабель, WiFi антенна, SATA кабель и радиатор. Существует так же корпус, но его в продаже пока найти не удалось.
