R-Box Pro это еще один Amlogic S912 ТВ бокс, с 3 Гб оперативной памяти по сравнению с 2 Гб в большинстве других моделей на рынке. Kingnovel предоставил образец с 3 Гб оперативной памяти для проверки и сегодня вы увидите как выглядят 3 Гб оперативной памяти на плате устройства.
Распаковка R-Box Pro
Розничная упаковка это небольшая, черная коробка с маркировкой “OTT TV Box Amlogic S912” и “R-Box Pro”, и логотип Kodi. Сбоку также есть наклейка с указанием какая версия приставки внутри, с 2 Гб или 3 Гб оперативной памяти.
Устройство поставляется в комплекте с ИК пультом дистанционного управления, адаптером питания 5 В/2.5 А, HDMI кабелем и пользовательской инструкцией на английском языке.
Присланный образец явно раньше использовался, так как на верхней крышке есть много царапин.
С одной стороны есть два USB 2.0 порта и кнопка сброса/восстановления, на другой стороне есть еще два USB 2.0 порта и слот micro SD, в то время как задняя панель оснащена гигабитным портом Ethernet, оптическим S/PDIF, HDMI 2.0 выход, AV выход (композитный + стерео аудио) и разъем питания.
Разборка R-Box Pro
На нижней части корпуса есть наклейка подтверждающая что внутри 3 Гб оперативной памяти DDR3/16 Гб EMMC флеш, также указана модель устройства R-BOX PRO. Не смотря на ожидание под наклейкой не оказалось ни одного винта.
Это значит, что для того чтобы разобрать приставку необходимо снять верхнюю крышку, которая наклеена к корпусу, для этого необходимо использовать какой либо острый инструмент, можно воспользоваться старой кредитной картой. Вам необходимо проводить инструментом медленно по кругу, для того чтобы аккуратно снять крышку.

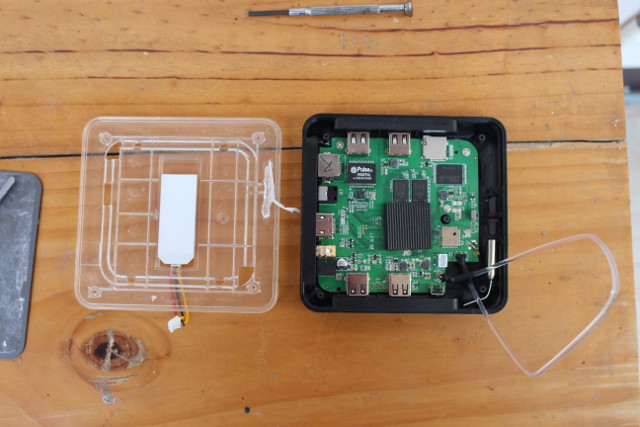

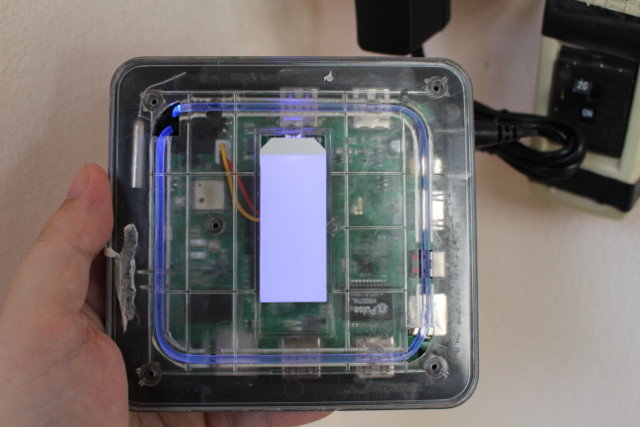

Что же мы видим внутри под крышкой? Какие-то пластиковые трубки? Это для жидкостного охлаждения? Нет… Трубки соединены с двумя светодиодами.
Дальше открутите четыре винта, чтобы получше рассмотреть плату.
Под радиатором располагается восьмиядерный процессор Amlogic. На этой же стороне платы (CZ-S32-V2.1) также расположена флеш память 16 Гб Samsung KLMAG2GE4A-A001 eMMC, два чипа оперативной памяти SpekTek PE025-125 F1622, Pulse H5007NL magnetics и приемопередатчик Realtek RTL8211F для гигабитного Ethernet, а также беспроводной модуль Ampak AP6255 для WiFi 802.11 b/g/n/ac и Bluetooth 4.0.
Как видно на рисунке выше подключение с помощью последовательной консоли возможно через контакты находящиеся между USB портами в нижней части платы. Открутив еще три винта мы можем увидеть обратную сторону платы.
Здесь мы видим два чипа оперативной памяти SpekTek PE039-125 TP, так что похоже используются два чипа по 1 ГБ RAM и два чипа по 512 Мб, все чипы произведены одной и той же компанией. Также здесь есть чип Genesys GL850G USB 2.0 hub и аудио чип Dioo Microcircuits DIO2133. Префикс MAC-адреса (78:C2:C0) еще не внесен в реестр “IEEE Registration Authority”, так что похоже он похоже еще не относится ни к какой компании.
Дистрибьюторы могут запросить стоимость приставки для оптовой закупки посетив сайт компании. Устройства также появились в продаже (версия с 3 Гб) на Amazon США за $90.99, также его можно найти на других сайтах, таких как GeekBuying и Aliexpress за $80 и выше и около $66 если вы выберите версию с 2 Гб оперативной памяти.
