BayLibre ACME плата для BeagleBone Black, измерения электропитания и температуры с Sigrok


Sigrok — открытый исходный код программного обеспечения для анализа сигналов, на прошлой неделе был основной релиз libsigrok 0.4.0, libsigrokdecode 0.4.0, sigrok-cli 0.6.0 и PulseView 0.3.0. В новой версии добавлено множество исправлений для поддерживаемых аппаратных средств, таких как UNI-T UT61E цифровой мультиметр или USBee AX Pro логический анализатор и добавлена поддержка нескольких логических анализаторов, осциллографов, мультиметров, программируемые источники питания, электронные нагрузки, LCR-метр, весы и одна из плат BeagleBone Black, а именно BayLibre АСМЕ.

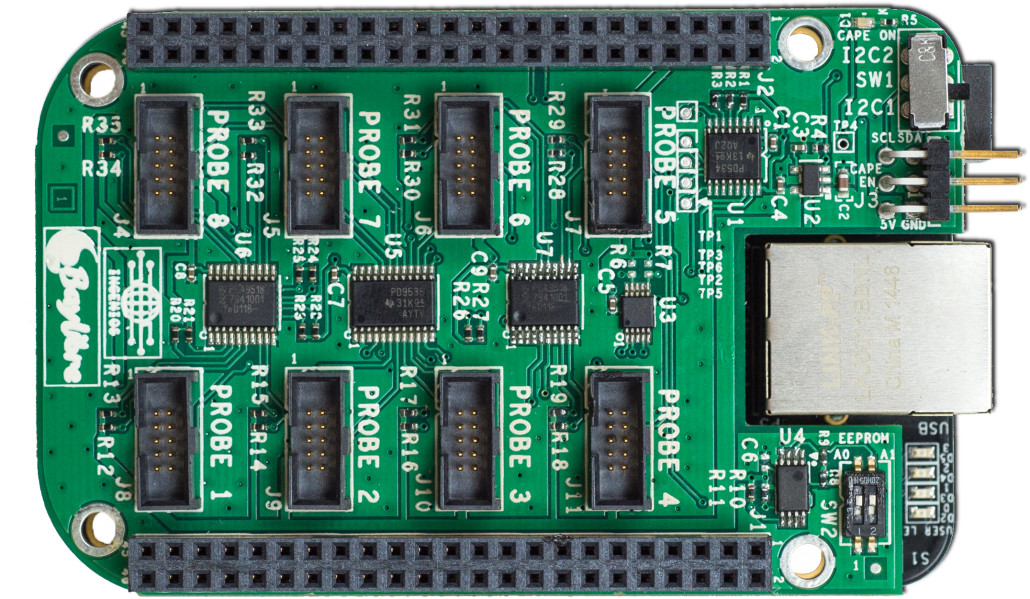

BayLibre_ACME_Cape_BeagleBone_Black_Large

Нажмите чтобы увеличить

Инициатива ACME была запущена для того, чтобы избавиться от ограничения проприетарных решений и создания сообщества для поддержки открытого исходного кода аппаратных средств и программного обеспечения для измерения мульти-канального питания и температуры.

BayLibre ACME плата поддерживающая до 8 датчиков для измерения VBUS (0 to +36V), VSHUNT ( 2.5 uV до 81.92 mV), ТОКА И МОЩНОСТИ. Три датчика тока / мощности были разработаны с участием TI INA226 для преобразования ADC:

  • Датчик мощности ACME HE10
    • 6-контактный разъем HE10 максимальный ток до 6 А , 13mΩ контактное сопротивление
    • 3 возможных диапазона тока:
      • 0.005Ω для 1.5A < ток < 10A
      • 0.05Ω для 150mA < ток < 1.5A
      • 0.5Ω для 0 < ток < 150mA
  • USB датчик мощности
    • Контроль мощности – возможность переключения мощности через TPS22929
    • Высокая точность резистора – 0.08Ω для тока до 1A
  • Разъем датчика мощности
    • Контроль мощности – возможность переключения мощности через TPS22929; ограничение тока 6A; 20.5 В транзистор для защиты от перенапряжения
    • Высокая точность резистора – 0.01Ω для тока до 6A

О датчике температуры нет большей информации за исключением тех случаев когда он основан на датчике температуры Texas Instruments TMP435.

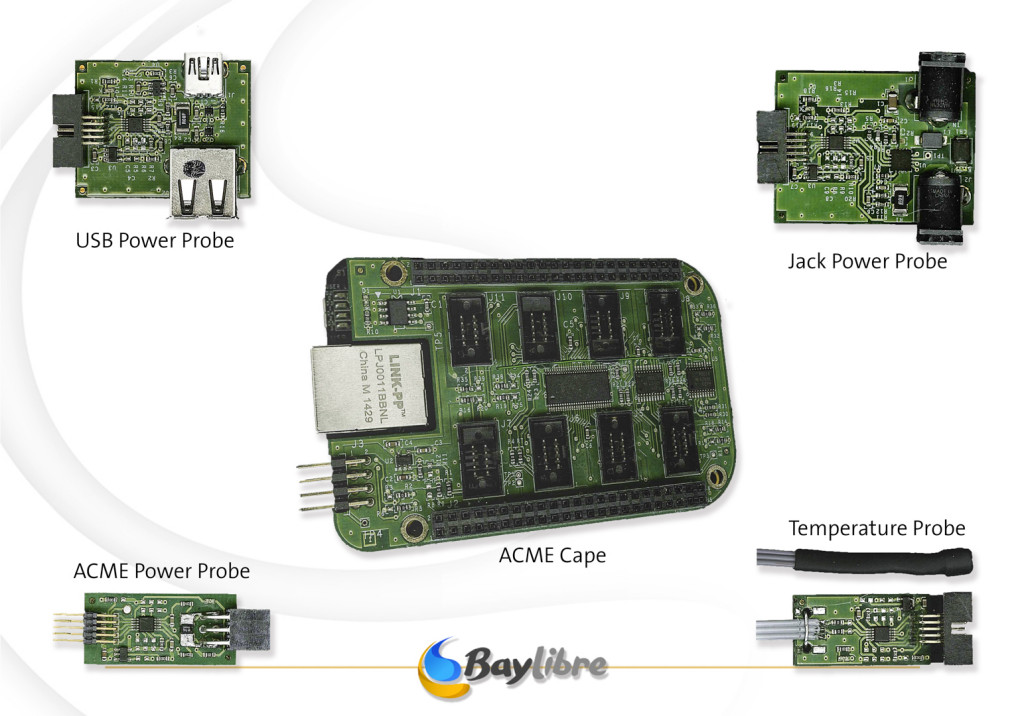

BayLibre_ACME_Cape_Large

Нажмите чтобы увеличить

Доступен пользовательский дистрибутив Buildroot BBB Linux с upstream драйверами ACME HW, Sigrok набор программного обеспечения и низкоуровневый аппаратный интерфейс. Вы можете проверить измеренные данные в командной строке или в графическом интерфейсе пользователя (PulseView) через HDMI или vncviewer. Решение также работает с приложением Xoscope, цифровой осциллограф. Вы можете найти более подробную техническую информацию на BayLibre ACME Wiki и Sigrok Wiki.

Плата ACME и датчики доступны уже сейчас, для того чтобы приобрести их вам нужно связаться с производителем через форму в конце страницы BayLibre ACME.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
