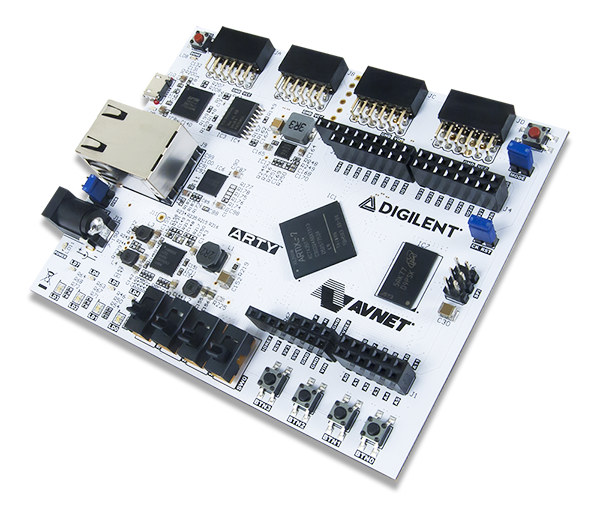

Недорогие платы FPGA с разъемами Arduino — не новинка: ранее мы видели Arduissimo и Papilio DUO . Однако обе основаны на FPGA Spartan 6, тогда как новая плата Digilent ARTY использует FPGA Artix-7. Помимо аппаратных различий, Spartan 6 поддерживают только Xilinx ISE Design Suite , а Artix-7 также совместимы с Vivado Design Suite , где, по заявлению Xilinx, реализованы значительно улучшенные рабочие процессы и интерфейс.
Спецификации Digilent ARTY:
- FPGA – Xilinx XC7A35T-L1CSG324I с 33 280 логическими ячейками, 1800 Кб блочной памяти, 90 срезами DSP и 250 контактами ввода-вывода
- Системная память – 256 МБ DDR3L SDRAM
- Накопитель – 16 МБ QSPI Flash
- Подключение – Ethernet 10/100 Мбит/с
- Интерфейсы расширения
- 4 интерфейса Pmod, совместимых с Digilent, с 32 пользовательскими контактами ввода-вывода: 2 Pmod с дифференциальными парами, сгруппированные для двойных Pmod
- Интерфейс щита Arduino UNO R3 / chipKit
- Отладка – Интерфейс USB-UART, порт программирования/конфигурации JTAG
- Дополнительно – 4 пользовательских RGB-светодиода, 4 пользовательских светодиода, 4 пользовательских переключателя, 4 пользовательских кнопки
- Питание – вход 7-15 В через разъем DC или контакты, 5 В через порт micro USB
- Габариты – Н/Д
Vivado Design Suite поставляется в различных редакциях , от бесплатной WebPACK Edition с ограниченными функциями до System Edition с полным набором интеграции и верификации стоимостью около $5000. Согласно краткому описанию продукта , оценочный комплект ARTY включает Design Edition (с привязкой к устройству XC7A35T) стоимостью $2995.
При этом плата разработки/оценочный комплект ARTY продается всего за $99 на Digilent или Avnet . Техническую документацию и ресурсы для разработки можно найти в Arty Resource Center .
