По концепции, схожей с Arduissimo , Papilio DUO — это плата, совместимая с Arduino, с FPGA Xilinx Spartan-6, но она оснащена реальным микроконтроллером Atmel AVR. Вместо запуска на Indiegogo проект стартовал на Kickstarter и уже достиг цели финансирования в $30 000, осталось 13 дней. Вместо написания кода на VHDL графический инструмент с перетаскиванием DesignLab поможет проще создавать собственные схемы.
Рассмотрим аппаратные характеристики:
- FPGA – Xilinx Spartan 6 LX9 FPGA
- Системная память – 512 КБ или 2 МБ SRAM ISSI IS61WV5128
- Накопитель – 64 Мбит SPI Flash Macronix MX25L6445
- Микроконтроллер – Atmel AVR ATmega32U4 (аналогичен Arduino Leonardo)
- USB – 1 порт micro USB подключен к микроконтроллеру Atmel, 1 порт mini USB подключен к FPGA
- Ввод/вывод
- 54 контакта ввода/вывода доступны через разъемы Arduino Mega
- 0-16 цифровых контактов подключены к FPGA и ATmega32U4
- JTAG
- Питание – высокоэффективный импульсный стабилизатор напряжения LTC3419

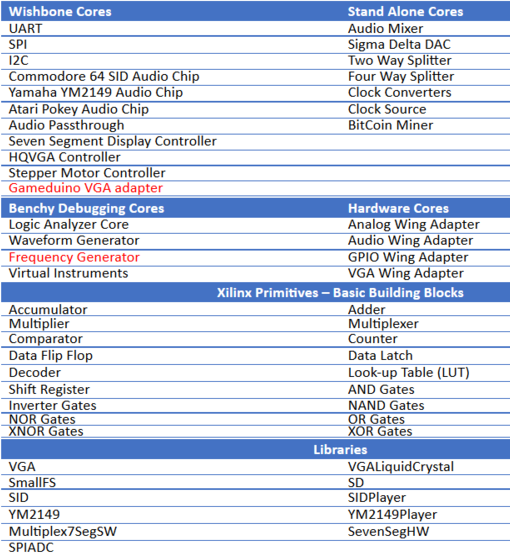

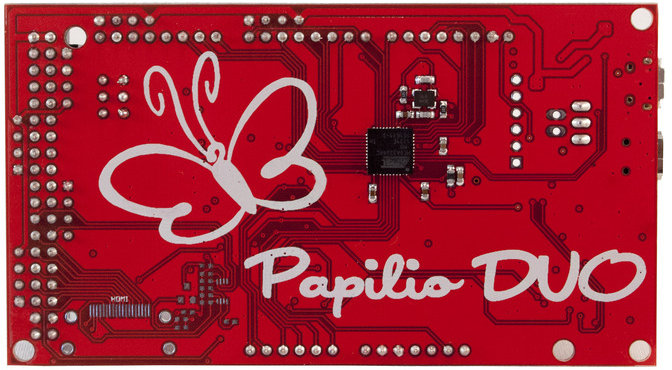

Papilio DUO – сторона Arduino (нажмите для увеличения)Главное преимущество проекта — программное обеспечение. Papilio DesignLab — модифицированная версия Arduino IDE для Windows или Linux, позволяющая интегрировать виртуальные приборы, созданные с помощью редактора схем Xilinx ISE и библиотеки схем Papilio. Например, Papilio DUO может легко стать недорогим логическим анализатором или генератором частот при использовании готовых проектов из обширной библиотеки, представленной в таблице ниже.
Papilio DUO — аппаратное обеспечение с открытым исходным кодом под лицензией Creative Commons Attribution-ShareAlike 4.0 International. Файлы проекта Eagle доступны в Gadget Factory репозитории Papilio DUO на gthub .
Взнос в $88 дает Papilio DUO с 512 КБ ОЗУ, $125 — версию Deluxe с 2 МБ SRAM. Дополнительно доступны платы расширения:
- Classic Computing Shield ($34) для эмуляции старых компьютеров вроде ZX Spectrum , включая VGA с 4096 цветами, аудиоразъем, два порта PS/2, два порта для джойстиков Atari, слот micro SD и кнопки управления.
- Wing Pack ($39.99) — 5 Wing (плат расширения) для аудио, макетной области, кнопок/светодиодов, слота MicroSD и поддержки VGA.
Доставка в США бесплатна, в остальные регионы — +$10.
После полного финансирования разработчик Джек Гассет добавил дополнительные цели: пластиковый корпус ($50 тыс.), Wing для шагового двигателя ($80 тыс.) и другие.
