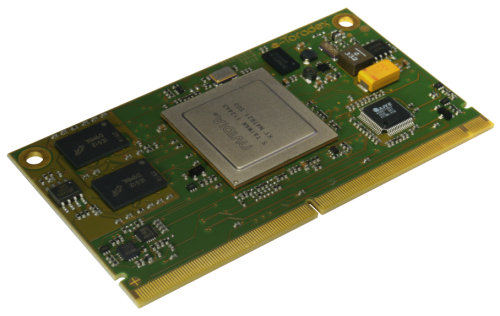

В прошлом месяце Toradex опубликовал предварительную спецификацию Apalis — архитектуры вычислительного модуля (Computer on Module, CoM). Хотя спецификация Apalis изначально разрабатывалась с учетом процессоров на базе ARM, таких как семейства Nvidia Tegra, Freescale i.MX и Texas Instruments OMAP, она нацелена на независимость от устройства и архитектуры чипа.

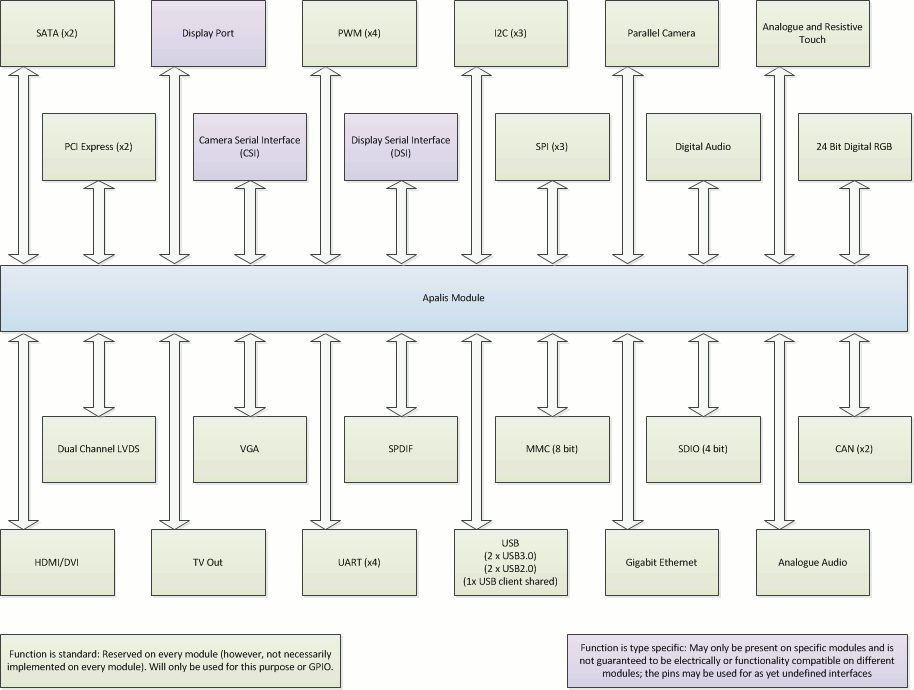

Спецификация Apalis определяет следующее:
- Спецификации интерфейсов:
- Соглашение по наименованию сигналов – Правила именования выводов (например, VCC, PWM1, PWM2), единые для всех модулей.
- Определение сигналов – Детализация указанных выше выводов
- Физическое расположение и назначение выводов
- Механические спецификации:
- Крепление и фиксация
- Размер модуля – Стандартный: 82 x 45мм | Расширенный: 82 x 56мм
- Нумерация выводов – Всего предусмотрено 321 позиция для выводов (но фактически выводов меньше)
- Электрические спецификации:
- Источники питания
- Управление питанием
- Защита от обратной подачи напряжения
Эти спецификации также определяют механизмы крепления для активного охлаждения (например, теплораспределителей), если это необходимо. Не удалось найти информацию о лицензировании (например, Creative Commons). Хотя детально не изучалось, это выглядит похожей инициативой на стандарт EDM от TechNexion . Было бы хорошо, если бы компании договорились о едином общем стандарте вместо разработки собственных, так как это частично нивелирует преимущества наличия стандарта как такового.
Спецификация Apalis все еще находится в разработке, и Toradex может изменять ее на основе требований заказчиков. Спецификация свободно доступна на странице Toradex Apalis Module Architecture .
