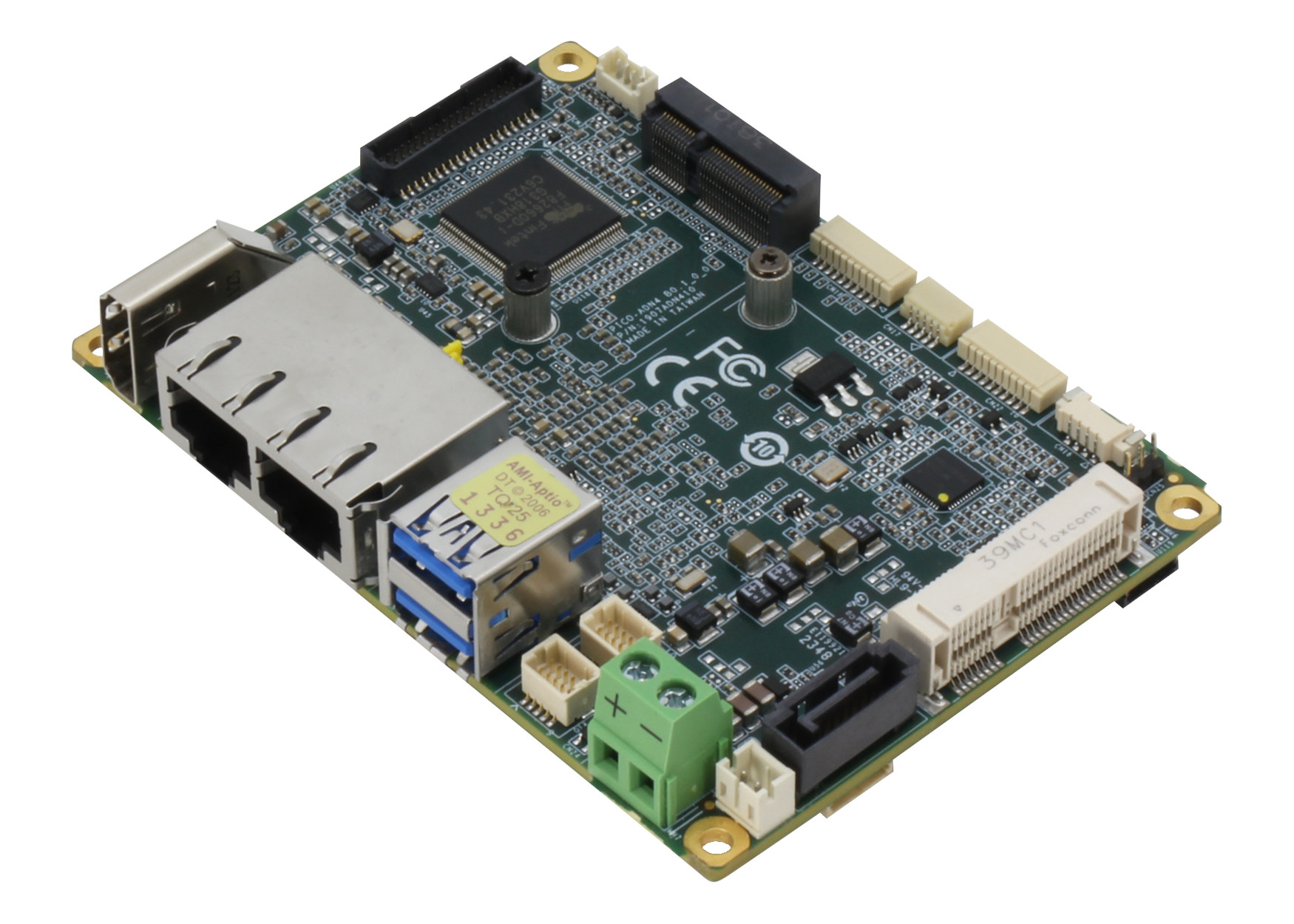

Нужна Pico-ITX плата на Twin Lake? Именно это предлагает AAEON с одноплатным компьютером PICO-TWL4, использующим либо четырехъядерный процессор Intel Processor N150, либо восьмиядерный SoC Intel Core 3 N355, доступный в коммерческом или промышленном температурном исполнении.
Плата содержит слот SO-DIMM для памяти DDR5, хранилище SATA и mSATA, два интерфейса дисплея (HDMI и eDP/LVDS), порты 2.5GbE и GbE RJ45, порты USB 3.2 Gen 2, а также слоты M.2 и mPCIe для расширения. По умолчанию поддерживается питание 12 В постоянного тока, но AAEON предлагает опциональный вход 9–36 В постоянного тока.
Спецификации AAEON PICO-TWL4:
- SoC Twin Lake (один из вариантов)
- Intel Processor N150 четырехъядерный процессор @ 800 МГц / 3.6 ГГц (Turbo) с кэшем 6 МБ, графика Intel UHD 24EU @ 1.0 ГГц; TDP: 6 Вт
- Intel Core 3 N355 восьмиядерный процессор @ 1.9 ГГц / 3.9 ГГц (Turbo) с кэшем 6 МБ, графика Intel UHD 32EU @ 1.35 ГГц; TDP: 15 Вт
- Системная память – до 16 ГБ DDR5 4800 МГц через слот SO-DIMM (заявлено, но максимум должен составлять 64 ГБ ОЗУ )
- Хранилище
- Разъем SATA III
- Слот mSATA
- Видеовыход
- HDMI 1.4 до 3840 × 2160 @ 30 Гц (4Kp30)
- Двухканальный LVDS 18/24 бит до 1920 × 1200 @ 60 Гц
- Опциональный eDP 1.4 до 3840 × 2160 (с мультиплексированием LVDS)
- До 2 независимых дисплеев
- Опциональный звук, недоступен для SKU WiTAS (см. температурный диапазон ниже)
- Кодек Realtek ALC256
- Разъем line-out
- Сетевая часть
- Порт 2.5GbE RJ45 через контроллер Intel I226-V
- Гигабитный порт Ethernet RJ45 через контроллер Realtek RTL8111H-CG
- Опциональные Wi-Fi и Bluetooth через слот M.2
- USB
- 2 порта USB 3.2 Gen 2×1
- 4 порта USB 2.0 через контактный разъем
- Последовательные интерфейсы – 4 последовательных интерфейса через внутренний разъем, где COM 1~2 поддерживают RS-232/422/485 с 5 В/12 В/RI, а COM 3~4 – только RS-232
- Расширение
- Слот mSATA/mPCIe Full-Size с PCIe x1, SATA, USB 2.0 (по умолчанию: mSATA, выбор через BIOS)
- Слот M.2 2230 E-Key (PCIe 3.0 [x1] + USB 2.0)
- Опциональный 80-контактный высокоскоростной разъем BIO (требует кастомной прошивки BIOS) с USB 2.0, SMBUS, DDI, LPC, PCIe [x1]
- 4-контактный разъем DIO
- Разъем SMBus/I2C
- Безопасность – TPM 2.0
- Прочее
- Батарея RTC 3 В/240 мАч
- Таймер watchdog
- AMI Aptio UEFI/BIOS с поддержкой Wake-on-LAN
- 4-контактный разъем smart fan
- Индикаторы HDD, PWR, кнопка питания, зуммер, сброс
- Питание
- +12 В постоянного тока через 2-контактный разъем Phoenix (по умолчанию) или блокируемый DC-разъем (Colay)
- Опциональный вход 9–36 В
- Тип AT/ATX
- Потребление при 12 В (Intel Core 3 N355, 16 ГБ DDR5)
- Типичное: 3.53 А (~42.4 Вт)
- Максимальное: 5.25 А (~63 Вт)
- Габариты – 100 × 72 мм (форм-фактор Pico-ITX)
- Вес – 80 грамм
- Температурный диапазон
- Эксплуатация – Коммерческий: 0°C ~ 60°C; WiTAS 2: -40°C ~ 85°C
- Хранение – -40°C ~ 85°C
- Влажность – 0% ~ 90% относительной влажности, без конденсации
- Наработка на отказ (MTBF) – 2 219 397 часов
- ЭМС – CE/FCC Class A
AAEON официально предоставляет поддержку Windows 10/11 64-бит и Ubuntu 22.04.2 с Linux 5.19. Плата практически идентична Pico-ITX SBC PICO-ADN4 на процессорах Alder Lake-N , но использует SoC Twin Lake. Главное отличие – замена распаянной памяти LPDDR5 на модуль DDR5 SO-DIMM, вероятно, из-за предпочтений клиентов в гибкости конфигурации памяти ценой небольшого увеличения толщины платы.
Небольшие различия включают отсутствие 80-контактного разъема BIO, который позволял подключать дополнительные платы для тройных дисплеев и других функций через DDI, PCIe, USB 2.0 и/или SMBUS. PICO-TWL4 получил два дополнительных порта USB 2.0 на внутренних разъемах (всего четыре) и аналогичное увеличение последовательных портов (с 2 до 4) через новый коннектор. Наработка на отказ также возросла со ~124 лет до более 250 лет…
AAEON пока не разместил PICO-TWL4 в интернет-магазине, но для справки: предыдущая плата PICO-ADN4 Pico-ITX продается там от $317 с 16 ГБ LPDDR5, а также доступна ревизия PICO-ADN4 Rev.B с аналогичной Twin Lake компоновкой за $258.00 на процессоре N97 (ниже цена из-за использования SO-DIMM). Модель PICO-TWL4 на Intel N150 должна стоить чуть дороже. Дополнительная информация, включая даташит, руководство, BIOS и драйверы Linux/Windows, доступна на странице продукта .
