NanoPi R76S: одноплатный компьютер и маршрутизатор с двумя портами 2.5GbE, поддержкой до 16 ГБ LPDDR5, модулем M.2 WiFi и видеовыходом HDMI 2.0

В недавней публикации рассматривался одноплатный компьютер и маршрутизатор NanoPi R3S LTS с двумя гигабитными Ethernet-портами с HDMI-выходом и коннектором для динамика. Теперь FriendlyELEC представляет аналогичную модель NanoPi R76S, оснащенную двумя портами 2.5GbE, видеовыходом HDMI, слотом M.2 для SDIO-модуля WiFi/Bluetooth и более мощным восьмиядерным SoC Rockchip RK3576 с поддержкой до 16 ГБ LPDDR5.

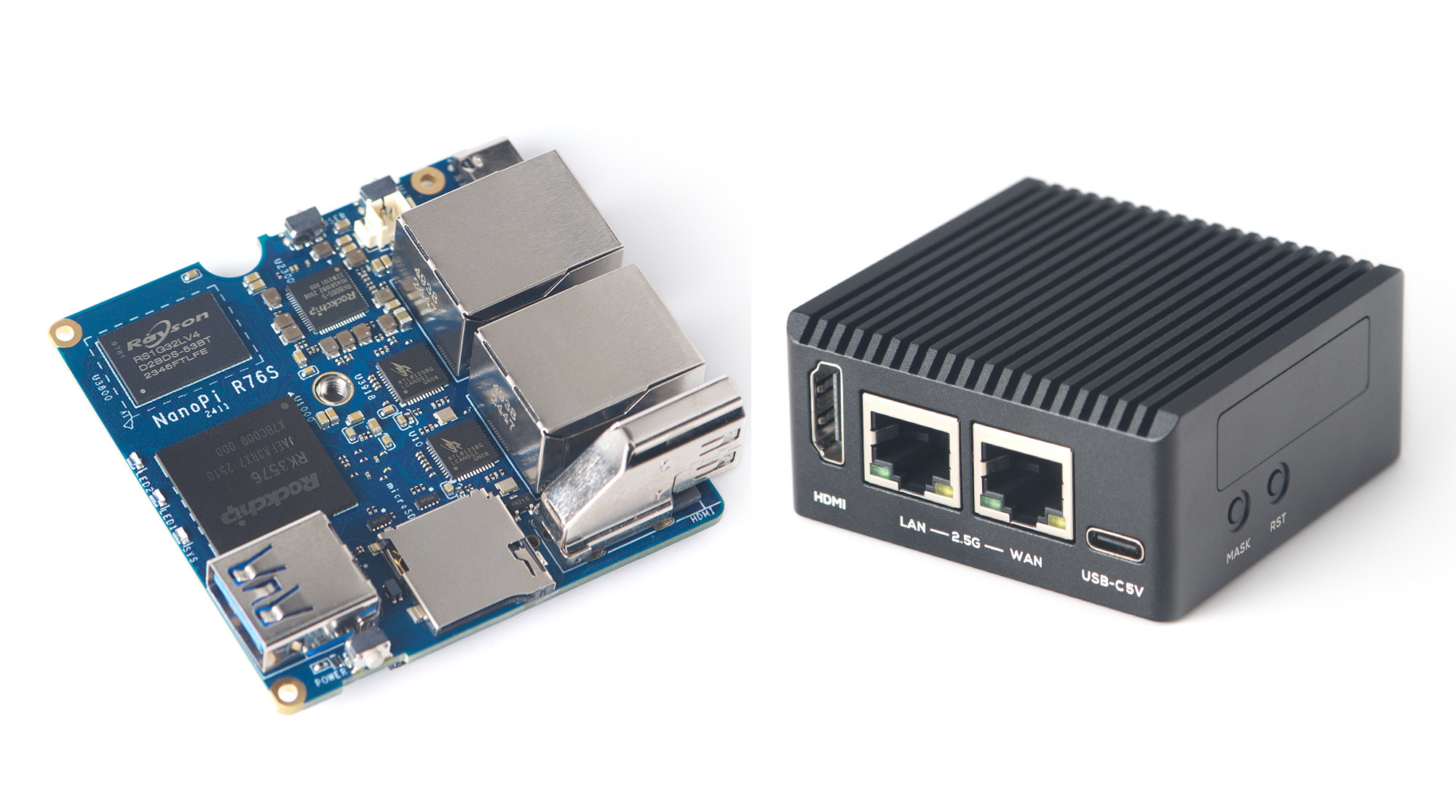

Как и предшественники, NanoPi R76S предлагается в виде платы без корпуса или в металлическом корпусе. Комплектация включает 32 ГБ флеш-памяти eMMC, слот для карт microSD, порт USB 3.0 для подключения хранилищ или беспроводных модулей, USB-C порт для питания, компактный 8-контактный FPC-коннектор GPIO, а также кнопки и светодиоды.

NanoPi R76S

Характеристики NanoPi R76S:

  • SoC – Rockchip RK3576
    • ЦП – Восьмиядерный процессор: 4× Cortex-A72 @ 2.2 ГГц, 4× Cortex-A53 @ 2.0 ГГц
    • ГП – Arm Mali-G52 MC3 с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 и Vulkan 1.2
    • НПУ – AI-ускоритель 6 TOPS (INT8) с поддержкой смешанных операций INT4/INT8/INT16/BF16/TF32
    • ВПУ
      • Декодирование видео
        • H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120
        • H.264/AVC и MJPEG до 4Kp60
      • Кодирование видео – H.264, H.265, MJPEG до 4Kp60
  • Системная память – 2 ГБ или 4 ГБ LPDDR4X или 16 ГБ LPDDR5
  • Хранилище
    • 32 ГБ флеш-памяти eMMC
    • Слот для карт microSD с поддержкой UHS-1
  • Видеовыход – Порт HDMI 2.0 до 4Kp60
  • Сетевые интерфейсы
    • 2× порта RJ45 2.5GbE через контроллеры PCIe RTL8125BG, каждый протестирован на скорости до 2.30 Гбит/с (Rx) и 2.10 Гбит/с (Tx) в iperf3
    • Опциональный SDIO-модуль WiFi/Bluetooth через слот M.2 E-Key
  • USB
    • 1× порт USB 3.2 Gen 1 Type-A
    • 1× порт USB-C для питания и данных (прошивка)
  • Расширение – 8-контактный FPC-коннектор GPIO
  • Отладка – 3-контактный UART-разъем (скорость 1.5 Мбит/с)
  • Прочее
    • Кнопки Power, User и Mask
    • 2-контактный разъем для батареи RTC модуля HYM8563TS
    • 3 светодиода: SYS, LED1 и LED2
  • Питание – 5В/3A через порт USB Type-C
  • Габариты – Плата: 58×58 мм (8-слойная PCB); корпус: 62.5×62.5×29.2 мм
  • Вес – 37.5 г без корпуса, 145.5 г в металлическом корпусе
  • Температурный диапазон – 0°C до 70°C

Rockchip RK3576 dual 2.5GbE router board NanoPi R76S eMMC flash M2 WiFi GPIO

FriendlyELEC предоставляет обширный список поддерживаемых ОС и инструментов: Alpine Linux, Android 14 Tablet/TV, Buildroot, Debian 12 Core, Debian 11 Desktop, FriendlyWrt 21.02/23.05/24.10 (форк OpenWrt), OpenMediaVault, Proxmox VE, Ubuntu 20.04/24.04 Desktop и Ubuntu 24.04 Core, все с поддержкой Linux 6.1 LTS и u-boot 2017.09. Список практически идентичен NanoPi R3S LTS с незначительными вариациями. Технические детали и ссылки на образы доступны в вики .

Пользователям, планирующим использовать R76S в качестве headless-сетевого устройства в корпусе, может не хватать доступа к UART-разъему без вскрытия корпуса. В отличие от него, аналогичное устройство на базе Rockchip RK3582 Radxa E52C оснащено USB-C debug-портом для удобного доступа к консоли. Однако Radxa E52C не имеет HDMI-выхода или слота M.2 для WiFi/Bluetooth.

NanoPi R76S SDIO WiFi Mobile internal antennas Большинство других плат NanoPi не поддерживают WiFi/Bluetooth, но новая модель на Rockchip RK3576 реализует эту возможность через слот M.2 для SDIO-модуля и две внутренние антенны.

NanoPi R76S доступен от $49 за базовую версию (плата, 2 ГБ ОЗУ, 32 ГБ eMMC), до $99 за комплект с 16 ГБ ОЗУ и металлическим корпусом. На странице R76S пока отсутствует опция выбора модуля AC200 SDIO (WiFi 5 + Bluetooth 5.0), но он доступен за $9.99 в другом разделе.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
