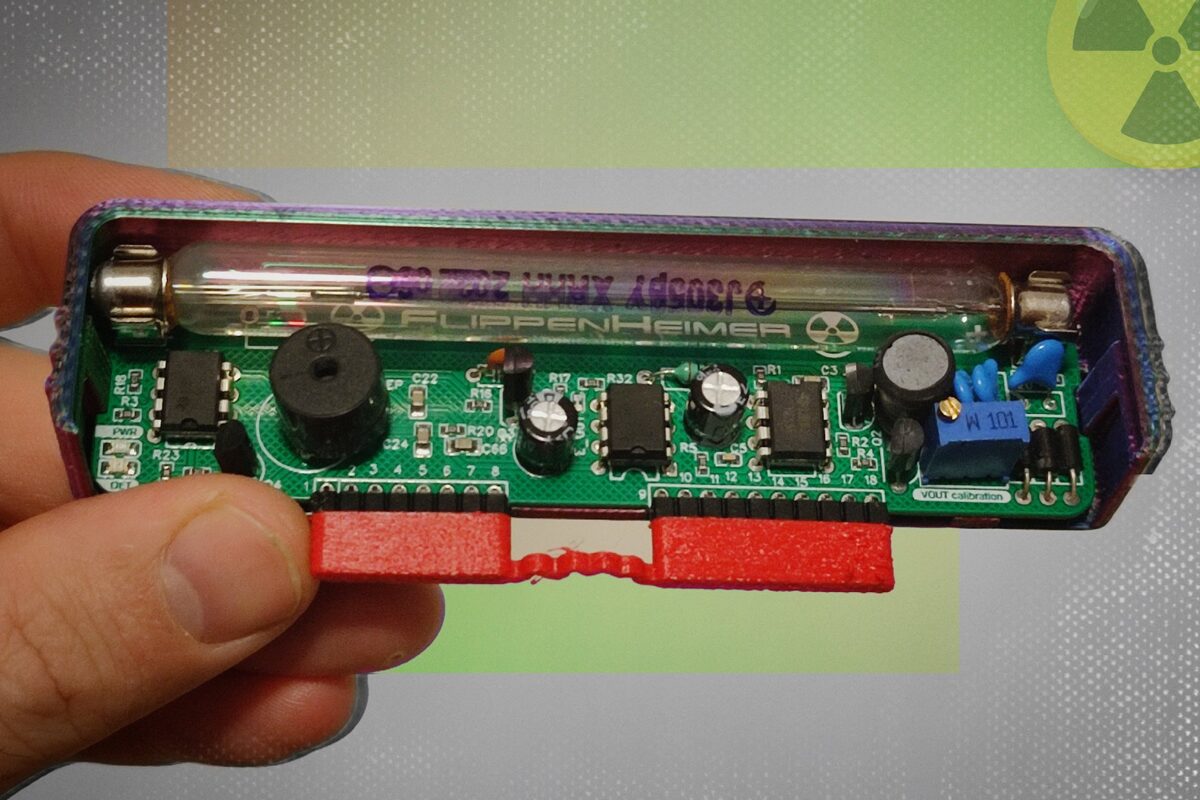

FlippenHeimer — компактный дополнительный модуль счетчика Гейгера, разработанный для работы с Flipper Zero. Он позволяет контролировать уровни бета- и гамма-излучения, используя дисплей и источник питания Flipper, создавая портативное устройство для детектирования радиации.

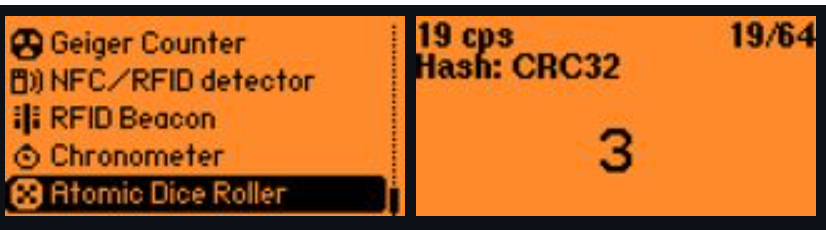

Построенный на основе трубки Гейгера-Мюллера J305, FlippenHeimer обеспечивает регистрацию данных в реальном времени и визуализацию через графики. Дополнительно реализована функция «атомного генератора случайных чисел», использующая случайную природу радиоактивного распада для генерации непредсказуемых результатов. Ключевые компоненты включают таймеры 555, операционные усилители LM358, транзисторы 2N3904 и MPSA42, катушки индуктивности и высоковольтные конденсаторы. Устройство полезно для экологического мониторинга, любительского контроля радиации и генерации случайных значений.
Характеристики FlippenHeimer:
- Основной интерфейс – Подключение к Flipper Zero через GPIO/UART (plug-and-play с GPIO-разъемом)
- Детектор – Стеклянная трубка Гейгера-Мюллера J305 для гамма- и бета-излучения
- Обнаружение радиации:
- Обнаруживает бета- и гамма-излучение
- Щелчки/счет через встроенный пьезозуммер и светодиод
- Дисплей – Использует дисплей Flipper Zero для отображения показаний CPM/µSv в реальном времени (через приложение сообщества)
- Обратная связь – Звуковые щелчки и визуальный светодиодный индикатор для детектирования в реальном времени
- Питание
- Рабочее напряжение трубки – 400 В постоянного тока, генерируется встроенным повышающим преобразователем
- Основное питание – Обеспечивается Flipper Zero (внешний источник не требуется)
- Габариты – 117 x 28,9 x 17,7 мм (с корпусом)
- Корпус – Доступен опциональный корпус для 3D-печати

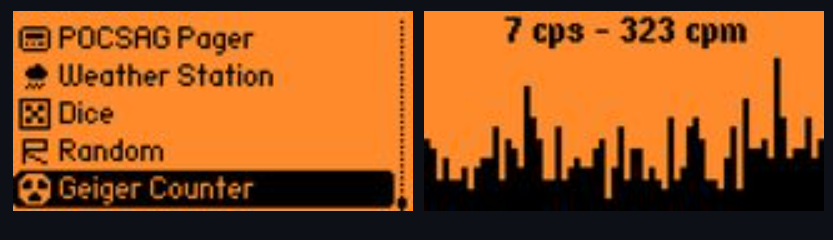

Этот модуль счетчика Гейгера для Flipper Zero совместим с пользовательскими прошивками, такими как RogueMaster и Unleashed , которые обеспечивают отображение уровней радиации в реальном времени в импульсах в минуту (CPM) и микрозивертах в час (µSv/h) на ЖК-экране устройства. Мониторинг радиации возможен визуально или по звуковым сигналам (щелчкам) и светодиодной индикации. Проект полностью открыт, все детали – включая схему, данные о совместимости приложений, этапы калибровки и перечень электронных компонентов – доступны в репозитории GitHub FlippenHeimer .
Ранее публиковались материалы о различных платах расширения для Flipper Zero, включая Flipper Blackhat — открытую двухдиапазонную Wi-Fi карту на Linux для тестирования на проникновение, исследований кибербезопасности и анализа беспроводных сетей, а также FlipMods Combo — 3-в-1 модуль расширения от Sacred Labs, объединяющий ESP32, беспроводной микроконтроллер Sub-GHz CC1101 и GPS-модуль с предустановленной прошивкой Marauder. Также рассматривались решения со счетчиками Гейгера для смартфонов .

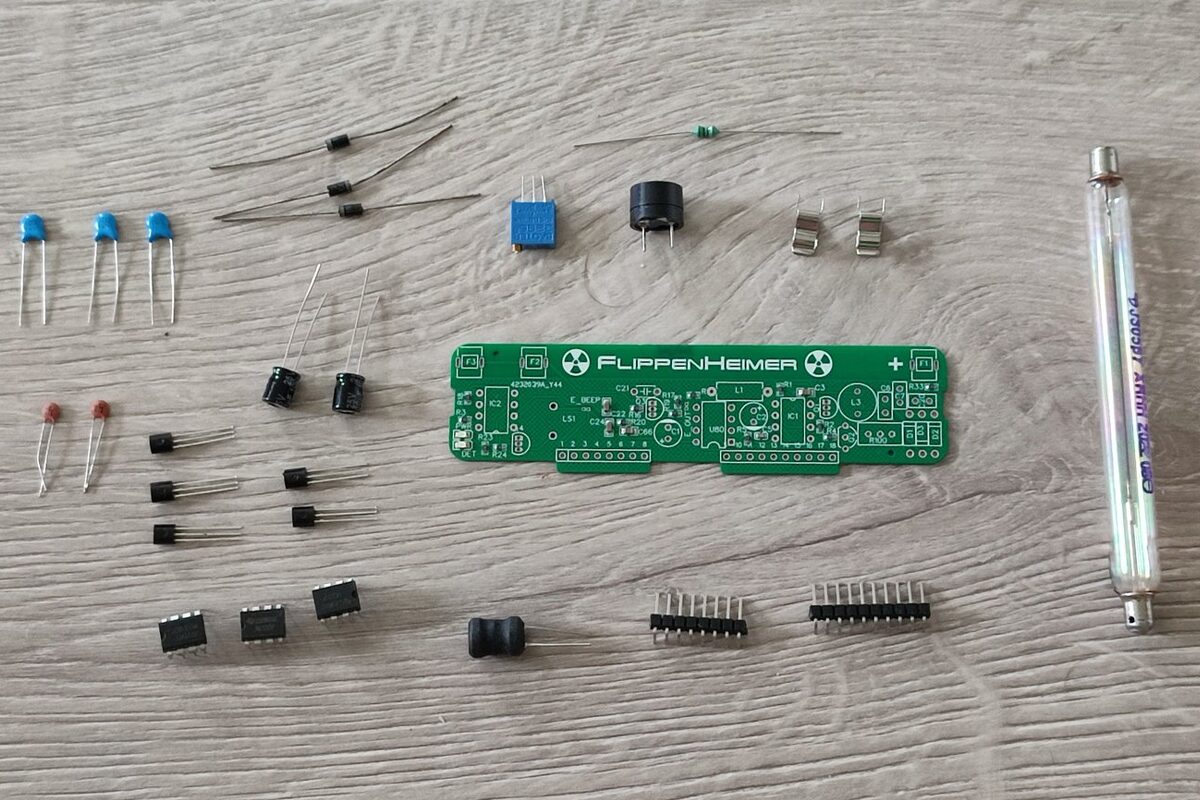

Модуль FlippenHeimer предлагается в трёх версиях: Ultimate (полная сборка с 3D-печатным корпусом), El Handy KIT (набор для сборки без 3D-деталей) и Poverty (только PCB с предустановленными SMD-компонентами). Комплект доступен за $37.34 в Tindie Store . При изучении продукта было обнаружено ещё одно решение для сборки счетчика Гейгера на AliExpress стоимостью около $25, совместимое с модулем Flipper, платами ESP32 и др.
