Беспроводной сенсорный дисплей ESP32-P4 размером 7 дюймов поддерживает GUITION Designer для программирования LVGL, Arduino и ESP-IDF

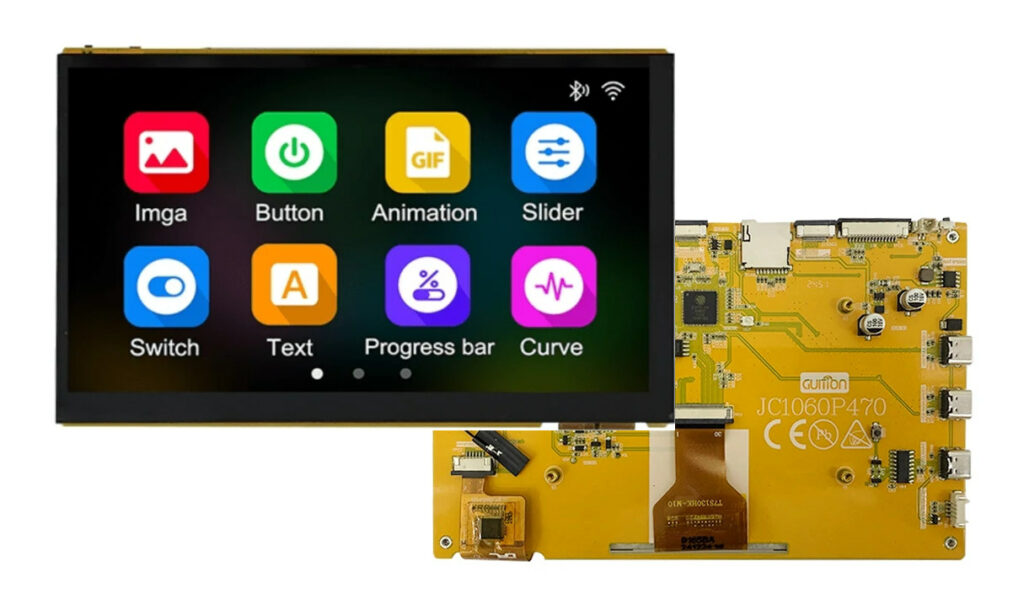

GUITION JC1060P470C — это плата ESP32-P4 со встроенным 7-дюймовым сенсорным дисплеем и модулем ESP32-C6 WiFi 6 и Bluetooth 5, обеспечивающим беспроводное подключение. Дисплей также оснащен картой microSD для хранения данных, разъемом MIPI CSI для добавления камеры, несколькими портами USB-C и двумя разъемами FPC для расширения GPIO.

Это более интегрированная версия платы ESP32-P4-Function-EV-Board, которую можно использовать для приложений HMI, и которая совместима с онлайн-инструментом проектирования GUITION Designer для создания графических пользовательских интерфейсов на основе LVGL.

Технические характеристики GUITION JC1060P470C:

  • Микроконтроллер – Espressif Systems ESP32-P4
    • Процессор
      • Двухъядерный процессор RISC-V HP (высокопроизводительный) с тактовой частотой до 400 МГц с расширением инструкций AI и FPU одинарной точности, 768 КБ встроенной SRAM
      • Одно ядро ​​микроконтроллера RISC-V LP (с низким энергопотреблением) с частотой до 40 МГц и 8 КБ ОЗУ TCM с нулевым ожиданием
    • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM
    • ROM – 128 КБ HP ROM, 16 КБ LP ROM
    • GPU – ускоритель обработки 2D-пикселей (PPA)
    • VPU – поддержка кодеков H.264 и JPEG
  • Хранилище
    • 16 МБ SPI-флеш-памяти
    • Слот для карты MicroSD
  • Интерфейс дисплея – 7-дюймовый емкостный сенсорный IPS-дисплей с разрешением 1024 x 600, 16,7 млн ​​цветов; Примечание: судя по спецификациям, существует еще одна модель JC1060P470N без функции сенсорного экрана
  • Интерфейс камеры – 15-контактный разъем MIPI CSI FPC
  • Аудио – 2-контактный разъем динамика
  • Беспроводная связь – модуль ESP32-C6-MINI-1U для подключения по WiFi 6 и Bluetooth 5 с внешней антенной
  • USB – 3х порта USB Type-C, включая один для отладки
  • Отладка
    • Разъем USB-UART Type-C
    • 4-контактный 1,25-дюймовый разъем UART
  • Расширение – 2x 14-контактных разъема расширения ввода/вывода FPC
  • Разное – RTC с держателем батареи CR1220
  • Источник питания
    • 5 В через порт USB-C
    • 2-контактный разъем для литиевой батареи
    • Потребляемая мощность – около 600 мА
  • Размеры – 164,9 x 104 мм.
  • Вес – 260 грамм.
  • Диапазон температур – эксплуатация: от -20 до +70°C; хранение: от -30 до +80°C

Компания указывает на драйверы дисплея (JD9165) и сенсорного экрана (GT911) в репозитории ESP IoT Solution GitHub, а также делится zip-файлом с руководством пользователя, схемами в формате PDF, техническими описаниями и примерами кода как для фреймворка ESP-IDF, так и для среды Arduino IDE.

Ожидается, что будет поддерживаться ESP-IDF, но мы больше удивлены Arduino, так как поддержка ESP32-P4 в Arduino ESP32 все еще находится в стадии разработки, и такие функции, как MIPI DSI и CSI, еще не поддерживаются. Есть еще примеры Demo_IDF, но Arduino sketch называется «esp32p4_arduino_mipi-dsi_lvgl.ino», что указывает на то, что дисплей работает, а библиотека LVGL используется для пользовательского интерфейса. Оказывается, есть отдельный пакет плат «esp32», предоставленный Espressif Systems для платы разработки ESP32-P4 и нескольких других плат, и именно он здесь используется.

Мы никогда не слышали о GUITION , но GUITION Designer — это веб-интерфейс LVGL GUI, разработанный в Китае, который является альтернативой популярной SquareLine Studio для Windows, Linux и macOS. Документация только на китайском языке, но, насколько мы понимаем, GUITION Designer бесплатен, и компания зарабатывает деньги, продавая дисплеи, а не лицензии на программное обеспечение.

Веб-интерфейс GUITION Designer

7-дюймовый сенсорный дисплей GUITION JC1060P470C ESP32-P4 продается на AliExpress за 37 долларов, а 10-дюймовый дисплей ESP32-P4 ( JC8012P4A1C ) я также вижу за 43,75 доллара.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
