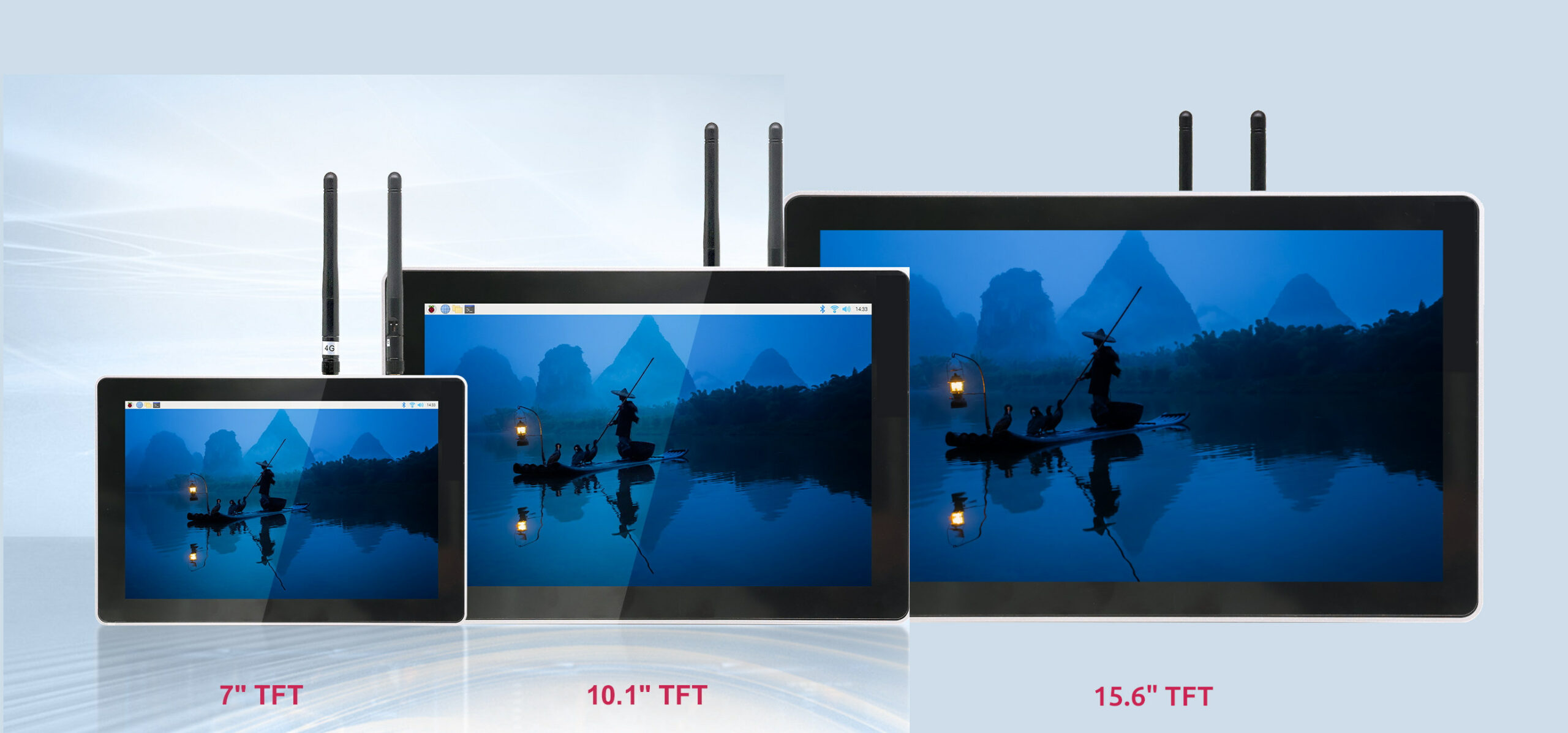

Серия EDATEC ED-HMI3120 — это семейство промышленных дисплеев человеко-машинного интерфейса (HMI) на базе Raspberry Pi CM5, доступных в вариантах с диагональю 7 дюймов (ED-HMI3120-070C), 10,1 дюйма (ED-HMI3120-101C) и 15,6 дюйма (ED-HMI3120-156C).
Как и промышленные панельные ПК Chipsee 7-дюймов/10,1-дюймов Raspberry Pi CM5, дисплеи EDATEC HMI предназначены для автоматизации производства, управления процессами и приложений IoT. Все модели предлагают Gigabit Ethernet, 100 Мбит/с Ethernet, изолированные порты RS485/RS232 и беспроводные опции, такие как WiFi и 4G LTE.
Технические характеристики EDATEC ED-HMI3120
- SoM – Raspberry Pi CM5 с четырехъядерным процессором Broadcom BCM2712 Cortex-A76 SoC, 2 ГБ, 4 ГБ или 8 ГБ ОЗУ и 16 ГБ, 32 ГБ или 64 ГБ флэш-памяти eMMC
- Хранилище
- Слот для карты MicroSD
- Разъем M.2 B-Key для твердотельного накопителя NVMe 2230/2242
- 4КБ EEPROM
- Дисплей
- HMI3120-070C – 7-дюймовый TFT-дисплей с разрешением 1024×600, 16,7 млн цветов, яркостью 400 кд/м², углами обзора 80°/80° по горизонтали и вертикали и 10-точечным емкостным сенсорным экраном
- HMI3120-101C – 10,1-дюймовый TFT-дисплей с разрешением 1280×800, 16,7 млн цветов, яркостью 250 кд/м², углами обзора 80°/80° по горизонтали и вертикали и 10-точечным емкостным сенсорным экраном
- HMI3120-156C – 15,6-дюймовый TFT-дисплей с разрешением 1920×1080, 16,7 млн цветов, яркостью 450 кд/м², углами обзора 89°/89° по горизонтали и вертикали и 10-точечным емкостным сенсорным экраном
- Видеовыход – порт HDMI 2.0 до 4Kp60
- Аудио
- 3,5-мм стерео аудиоразъем
- Встроенный динамик 4 Ом 3 Вт
- Зуммер
- Подключение к сети
- порт Gigabit Ethernet-порт RJ45
- порт Ethernet RJ45 100 Мбит/с
- дополнительный двухдиапазонный Wi-Fi 802.11 a/b/g/n/ac (2,4 ГГц/5 ГГц) и Bluetooth 5.2 (на CM5)
- Опционально 4G LTE через разъем Mini PCIe и слот Nano SIM; протестировано с модулями Quectel EC20/EC25
- USB – 2х порта USB 2.0 Type-A
- Серийный порт
- 2х изолированных порта RS485 через 6-контактные клеммные колодки Phoenix 3,5 мм с защитой от электростатического разряда/перенапряжения
- 2х изолированных порта RS232 через 6-контактные клеммные колодки Phoenix 3,5 мм с защитой от электростатического разряда/перенапряжения
- Разное
- Кнопка сброса
- Светодиод питания (красный), светодиод 4G (зеленый), светодиод ACT (зеленый), светодиод USER (зеленый), светодиоды COM1–COM4 (4 зеленых)
- Часы реального времени с резервным аккумулятором 1F SuperCAP (опциональная батарея CR1220)
- Криптографический чип
- Аппаратный сторожевой таймер (программная поддержка в разработке)
- Электропитание – 9 В–36 В постоянного тока через клеммную колодку, максимально 35 Вт
- Размеры и вес (корпус из алюминия и листового металла)
- HMI3120-070C – 188 x 123 x 43,5 мм | 1 кг
- HMI3120-101C – 258 x 172 x 42 мм | 1,2 кг
- HMI3120-156C – 388,3 x 238,3 x 45,5 мм | 2,4 кг
- Диапазон температур – эксплуатация: от -20°C до 50°C; хранение: от -20°C до 60°C или от -25°C до 60°C в зависимости от модели
- Влажность – от 5% до 95% (без конденсации)
- Сертификации – CE/FCC
Сравнение с другими 10,1-дюймовыми моделями: ED-HMI3020 (на базе RaspberryPi 5) и ED-HMI3630 (промышленный «планшет» CM5)
Семейство ED-HMI3120 работает на 32-битной или 64-битной ОС Raspberry Pi (Desktop/Lite). Однако компания также выделяет интеграцию среды выполнения CODESYS для приложений PLC, как это было сделано для промышленного контроллера EDATEC ED-PLC2010 на базе Raspberry Pi CM4.
Комбинация PLC+HMI особенно подходит для автоматизации производства (конвейерные системы), мониторинга технологических процессов (регулирование температуры) и шлюзов Интернета вещей, например, для удаленной регистрации данных по сотовой связи 4G LTE.
Блок-схема ED-HMI3120-156C
Все три варианта указаны на Digikey , но сейчас в наличии только ED-HMI3120-070C-10432-S по цене 353$. Это 10,1-дюймовый дисплей HMI с Raspberry Pi CM5, оснащенный 4 ГБ ОЗУ, 32 ГБ флэш-памяти eMMC, а также WiFi 5 и Bluetooth 5.2. Он также поставляется с модулем суперконденсатора для RTC. Более подробную информацию можно найти на странице продукта.
Номенклатура ED-HMI3120
