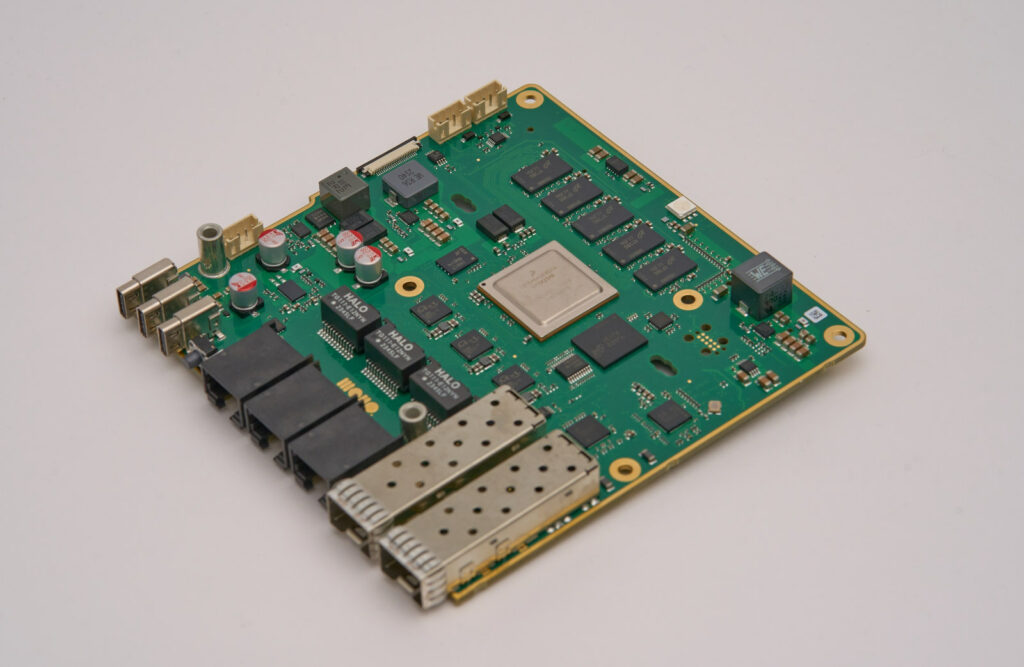

Mono Gateway – плата маршрутизатора nano-ITX 10GbE на базе NXP Layerscape LS1046A

Mono Gateway — это плата маршрутизатора nano-ITX на базе четырехъядерного процессора NXP LayerScape LS1046A, оснащенная двумя слотами 10GbE SFP+, тремя портами Gigabit Ethernet RJ45 и разъемами M.2 для беспроводных модулей WiFi 6 и/или трехдиапазонных WiFi 5, Bluetooth и Thread.

Описание канала Toma Zaman на YouTube гласит: «Я ненавижу маршрутизаторы», и именно поэтому «Gateway» появился на свет. Он хотел маршрутизатор, который соответствовал бы его ожиданиям и работал бы на программном обеспечении с открытым исходным кодом. NXP Layerscape LS1046A был выбран благодаря его способности поддерживать Ethernet 10 Гбит/с с пропускной способностью линии до 26 Гбит/с для VLAN, PPPoE и NAT. Давайте посмотрим.

Технические характеристики Mono Gateway:

  • SoC – четырехъядерный процессор Cortex-A72  NXP Layerscape LS1046A с тактовой частотой 1,6 ГГц
  • Системная память – 8 ГБ ECC RAM @ 2100 МТ/с
  • Хранилище
    • 32 ГБ флэш-памяти eMMC для ОС
    • 64 МБ NOR-флеш для загрузчика
  • Подключение к сети
    • 2x SFP+ 10 Гбит/с Ethernet-корпуса
    • 3x порта Gigabit Ethernet RJ45
    • Дополнительный WiFi 6 2×2 MU-MIMO через модуль M.2 Key-E
    • Дополнительный модуль Tri-radio WiFi 5.0, Bluetooth, Thread через (другой) модуль M.2 Key-E
  • USB – 1х порт USB 3.0 Type-C
  • Отладка
    • JTAG-разъем
    • Более 100 контрольных точек на всей печатной плате
    • 8х датчиков мощности и 2х датчика температуры для получения информации о системе в режиме реального времени
    • UART-порт USB-C
  • Разное – светодиод RGB-подсветки состояния, активное охлаждение через 2x 2-контактных разъема для вентиляторов 5 В PWM
  • Источник питания – USB-C PD 3.0; в комплект входит зарядное устройство мощностью 65 Вт
  • Размеры
    • Плата – 120 x 120 мм (форм-фактор Nano-ITX)
    • Корпус из поликарбоната – TBD

Нам также сообщили, что маршрутизатор работает под управлением OpenWrt, а также будут поддерживаться дистрибутивы Linux и сетевые операционные системы (VyOS) и технологии (VPP + DPDK). Но помимо этого на веб-сайте проекта мало информации. При этом LS1046A — это старая SoC, представленная в 2016 году, а референсная плата разработчика NXP LS1046A также поддерживается в OpenWrt , поэтому мы бы не стали слишком задумываться о поддержке программного обеспечения. Для справки, мы также рассмотрели некоторые другие аппаратные платформы LS1046A в прошлом, такие как сетевой SBC Forlinx OK1046A-C и Conclusive Engineering WHLE-LS1046A.

Если вам нравится видео-контент, Тома Заман регулярно обновляет свой канал на YouTube. Проект начался больше года назад и приближается к завершению. Я включил одно из последних обновлений ниже.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
