T-Pico-2350 — полностью интегрированный комплект разработчика с Raspberry Pi RP2350, ESP32-C6, 2,33-дюймовым цветным сенсорным дисплеем и видеовыходом HDMI.

LILYGO T-Pico-2350, также называемый T-Pico2, представляет собой полностью закрытый комплект разработки на базе микроконтроллера Raspberry Pi RP2350, однокристальной системы ESP32-C6 для беспроводного подключения, 2,33-дюймового емкостного цветного сенсорного дисплея и порта видеовыхода HDMI (DVI).

Конструкция представляет собой обновление T-PicoC3, представленного в 2022 году с дизайном корпуса T-Display S3 Pro, а комплект разработчика также оснащен слотом для карты microSD, портом USB-C для питания и программирования, двумя разъемами GPIO, 13-контактным разъемом GPIO FPC, двумя разъемами Qwiic I2C/UART и PMU для управления батареей.

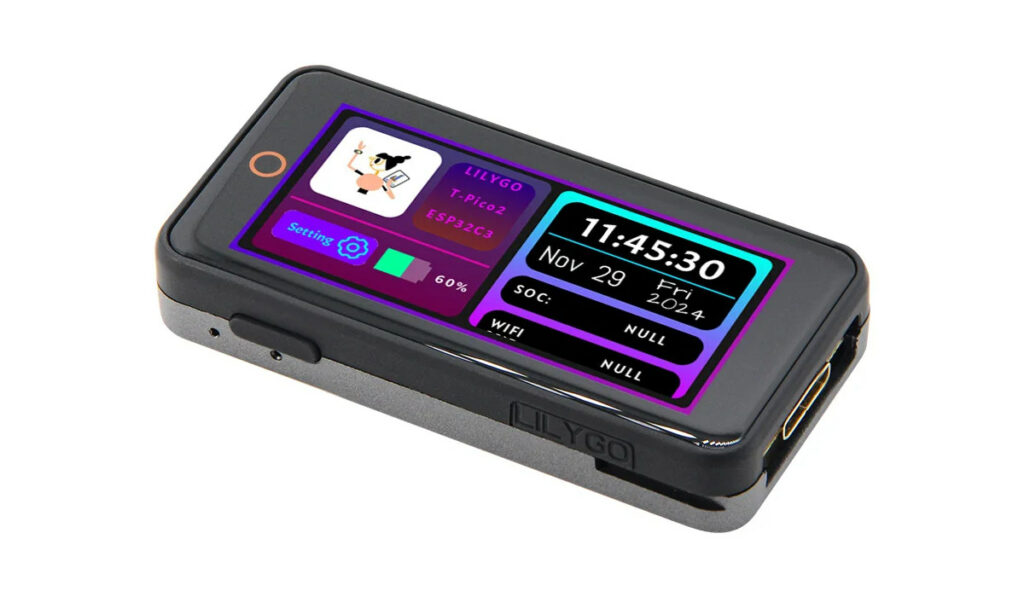

Не обращайте внимания на ESP32C3 на дисплее, это всего лишь демонстрационная прошивка…

Технические характеристики T-Pico-2350:

  • Микроконтроллер – Raspberry Pi RP2350A
    • Процессор
      • Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm Trustzone, безопасная загрузка ИЛИ
      • Двухъядерный RISC-V Hazard3 @ 150 МГц
      • Можно использовать до двух ядер в любой комбинации.
    • Память – 520 КБ встроенной SRAM
  • Хранилище
    • 16 МБ SPI флэш-памяти, подключенной к RP2350
    • Слот для карты MicroSD
  • Дисплей – 2,33-дюймовый цветной IPS LCD (контроллер ST7796S SPI) с разрешением 480 x 222, сенсорный (I2C)
  • Видеоинтерфейс – HDMI до 480p60
  • Беспроводной модуль – ESP32-C6-MINI-1U-N4
    • SoC – микроконтроллер Espressif Systems ESP32-C6 RISC-V с поддержкой WiFi 6 2,4 ГГц, Bluetooth 5.0 и 802.15.4 (Thread/Zigbee)
    • Память – 4 МБ флэш-памяти
  • USB – порт USB Type-C для питания и программирования (RP2350 / ESP32-C6 в зависимости от способа подключения кабеля USB-C)
  • Расширение
    • RP2350
      • 13-контактный разъем с 9x GPIO, VIN, VBAT и GND
      • 13-контактный разъем GPIO FPC с 6x GPIO, 3,3 В, GND
      • 2x разъема Qwiic (1x I2C, x UART)
    • ESP32-C6 – 13-контактный разъем с 9x GPIO, 1x UART, 3.3 В и GND
  • Разное
    • 16-битный расширитель ввода-вывода XL9535, используемый для дисплеев, сенсорных экранов и т. д.
    • Кнопки загрузки и сброса для RP2350, кнопка загрузки C6, кнопка пользователя (IO23)
  • Источник питания
    • 5 В через порт USB-C
    • 2-контактный разъем аккумулятора
    • Микросхема зарядного устройства SY6970
  • Размеры – 72 x 36 x 12 мм (4 крепежных резьбы M1.4)

Схема распиновки

LILYGO предоставляет образцы Arduino для всех функций, включая демонстрации вывода видео DVI с использованием интерфейса RP2350 HSTX , образцы для дисплея, емкостного сенсора, расширения GPIO, PMU, PWM, разъемов Qwiic, карты microSD, различные эскизы Arduino, использующие подключение по WiFi, и демонстрацию Arduino GFX «hello world». Также включена программа заводских испытаний Arduino.

Вы найдете все это, а также схемы PDF, прошивку RP2350 и ESP32-C6 для комплекта разработчика и основные инструкции по настройке Arduino IDE или PlatformIO на GitHub. Компания также объясняет, как легко проверить, подключен ли кабель USB-C к микроконтроллеру RP2350 или модулю ESP32-C6, поскольку это зависит от ориентации кабеля:

Нажмите и удерживайте кнопку BOOT на боковой стороне T-Pico2350, а затем подключите USB-C. Если компьютер распознает его как диск, то это порт RP2350

Комплект разработчика T-Pico2350 поставляется с двумя разъемами и кабелем для аккумулятора и продается на AliExpress за 48,98 долларов США с доставкой без учета налогов.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
