Banana Pi BPI-F2S SBC оснащен процессором SunPlus SP7021 и поддерживает плату расширения Xilinx Artix-7 FPGA

Компания BPI Tech, выделившаяся из SinoVoIP, представила новый одноплатный компьютер Banana Pi BPI-F2S на базе SoC SunPlus SP7021 “Plus1” с четырьмя ядрами Cortex-A7, одним устаревшим ядром ARM9 для работы в реальном времени и еще более старым контроллером ввода-вывода на базе 8051. Чип также содержит до 512 МБ встроенной памяти DDR3.

Плата оснащена 8 ГБ флеш-памяти, двумя портами Fast Ethernet, HDMI, 40-контактным GPIO-разъемом, совместимым с Raspberry Pi, а также разъемами для подключения опциональной платы расширения на базе FPGA Xilinx Artix-7.

Banana Pi BPI-F2S SBC

Banana Pi BPI-F2S

Характеристики:

  • SoC – Sunplus SP7021 “Plus1” с четырехъядерным процессором Cortex-A7 @ 1.0 ГГц, микропроцессором Arm A926, ядром 8051 для обработки ввода-вывода и 128 МБ или 512 МБ памяти DDR3 DRAM.
  • Память – 8 ГБ eMMC, слот для карт microSD
  • Видеовыход – HDMI 1.4
  • Интерфейс камеры – разъем MIPI CSI
  • Подключение – 2x Ethernet 10/100 Мбит/с
  • USB – 2x USB 2.0 хоста, 1x micro USB
  • Расширение
    • 40-контактный GPIO-разъем, совместимый с Raspberry Pi
    • 2x 50-контактных интерфейса для FPGA-платы Trenz Electronic TE0725LP-01-100-2D Artix 7
    • Незадокументированный 50-контактный разъем, который может быть подключен к 40-контактным сигналам RPI.
  • Отладка – 3-контактный разъем для UART-консоли, 10-контактный JTAG-разъем, порт SWD ICE
  • Безопасность – чип TPM 2.0 ST33TPH2EI2C
  • Прочее – кнопка питания, кнопка сброса, DIP-переключатель выбора загрузки
  • Питание – 12 В постоянного тока через разъем barrel jack
  • Габариты – не указаны

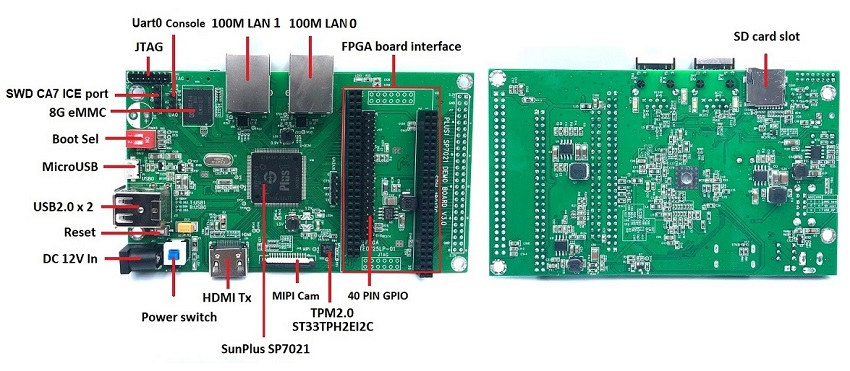

Banana Pi BPI-F2S Specifications
Увеличить

Компания предоставляет дистрибутив Linux на базе Yocto для этой платы, но пока исходный код и прошивка недоступны для скачивания. Sunplus Plus1 и BPI-F2S SBC позиционируются как решения для IoT/промышленного интернета, умного аудио, платежных систем, обучения и разработки на FPGA, а также автомобильных сетевых технологий и приложений.

Плата BPi-F2S была представлена на Hackster.io несколько дней назад, дополнительные технические детали можно найти на wiki.banana-pi.org/Banana_Pi_BPI-F2S.

Плата расширения Trenz Electronic TE0725LP-01-100-2D Artix 7 FPGA

Как указано в характеристиках, плата поддерживает модуль FPGA Trenz Electronic TEO725LP-01-100-2D, который продается по цене 119 евро без НДС .

Banana Pi BPI-F2S Sunplus SoC & Xilinx FPFA Характеристики модуля FPGA Trenz:

  • FPGA – Xilinx Artix-7 XC7A100T-2CSG324C FPGA с 101 440 логическими ячейками, 240 DSP-блоками, 8x GTP-трансиверами 6.6 Гбит/с
  • Память и хранилище – 32 МБ флеш-памяти, EEPROM I2C, опционально HyperRAM или HyperFlash
  • 2x 50-контактных разъема с шагом 2.54 мм
    • 95x линий ввода-вывода (42 + 42 + 3 + 8)
    • Подходит для использования с макетными платами
  • Тактовая частота – системный генератор 25 МГц (100 МГц доступен по запросу)
  • Отладка – разъем JTAG/UART
  • Прочее – 1x пользовательский светодиод
  • Питание – 1.8 В с встроенными регуляторами напряжения
  • Габариты – 7.3 x 3.5 см
  • Температурный диапазон – коммерческий (промышленный по запросу)

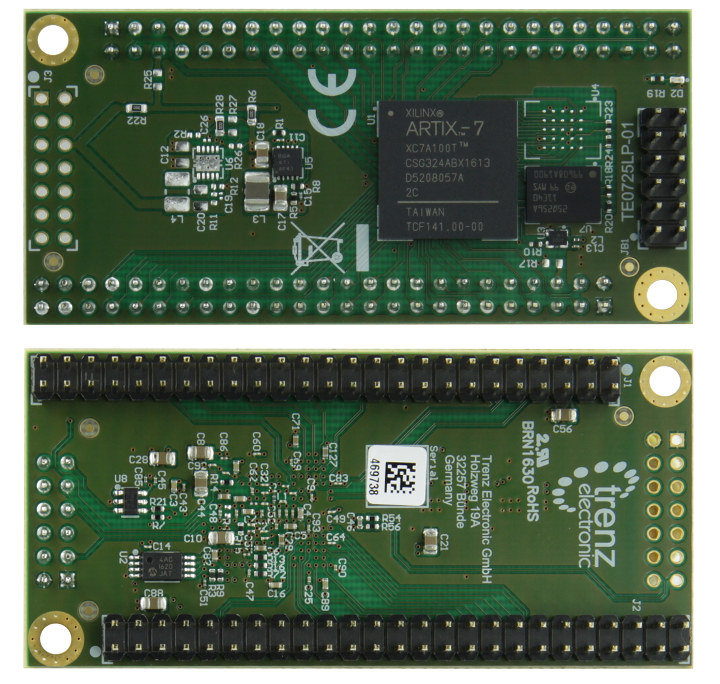

Trenz Xilinx Artix-7 FPGA Module

Увеличить

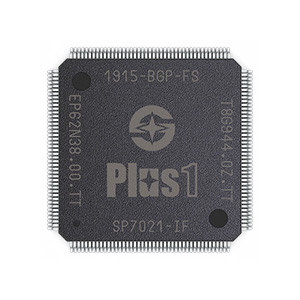

SoC Sunplus SP7021 “Plus1”

Sunplus Technology разработала SoC SP7021 “Plus1” в сотрудничестве с Tibbo Technology. Чип ориентирован на промышленные системы управления и будет доступен в течение 10 лет.

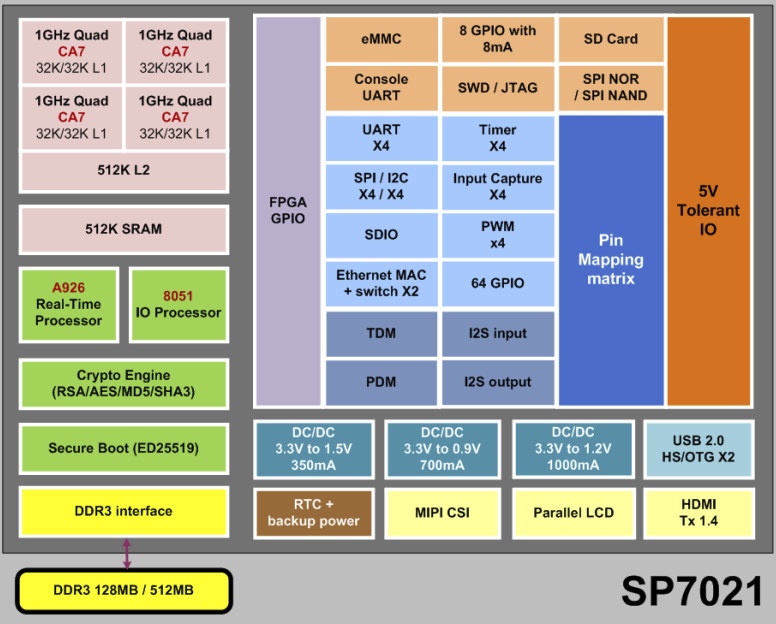

Sunplus Plus1 SP7021

Ключевые особенности:

  • ЦП
    • Четырехъядерный ЦП Cortex-A7 @ 1.0 ГГц с кэшем L2 512 КБ
    • Ядро Arm A926 реального времени @ 202 МГц
    • Ядро 8051 для ввода-вывода. Потребление всего чипа – 500 мкА @ 32 кГц
  • Системная память – 128 МБ или 512 МБ DDR3 DRAM
  • Интерфейсы хранения данных – eMMC flash, SPI NOR/NAND flash, интерфейс SD-карты
  • Видеовходы/выходы
    • HDMI Tx 1.4
    • Параллельный LCD
    • Интерфейс MIPI LCD камеры
  • Аудио – TDM, PDM, I2S входы и выходы
  • Подключение – Два контроллера Ethernet MAC со встроенным коммутатором
  • USB – 2 интерфейса USB 2.0 HS/OTG
  • Прочие интерфейсы и периферия
    • 8 портов ввода-вывода 8-бит, устойчивых к 5В, плюс один порт с повышенным током
    • До 64 GPIO
    • До 4 ШИМ (PWM)
    • 4 UART, 4 SPI, 4 I2C
    • 4 таймера
    • Специальный интерфейс для подключения FPGA
    • Гибкое мультиплексирование периферии (PinMux)
  • Безопасность – Secure Boot, криптографический движок (RSA/AES/MD5/SHA3)
  • Отладка – SWD/JTAG и консольный UART
  • Управление питанием
    • Встроенные DC-DC преобразователи:
      • Единый источник питания 3.3В
      • 3.3В → 0.90В для CA7
      • 3.3В → 1.5В для DDR3
      • 3.3В → 1.2В для периферии
  • Корпус – LQFP176-EP 20×20 мм
  • Температурный диапазон – промышленный: -40°C ~ +85°C

Модель Sunplus SP7021-IS оснащена 128 МБ DDR3, а SP7021-IF – 512 МБ DDR3. Все интерфейсы и периферия доступны Sunplus Plus1 для ядер Cortex-A7, ARM926 и 8051.

Подробнее о процессоре можно узнать на вики процессора . Документация достаточно подробна для начала работы, но доступ к исходному коду требует логина и пароля .

Модель Sunplus SP7021-IF с 512 МБ ОЗУ продается за $20 на сайте Tibbo .

Через LinuxGizmos
