RS232, RS422 и RS485 — довольно старые интерфейсы последовательной связи. Спецификация RS232 была выпущена в 1962 году, но эти стандарты до сих пор широко применяются в различных областях, таких как POS-терминалы, мультиметры, промышленное оборудование (PLC, HMI), а также медицинские устройства.

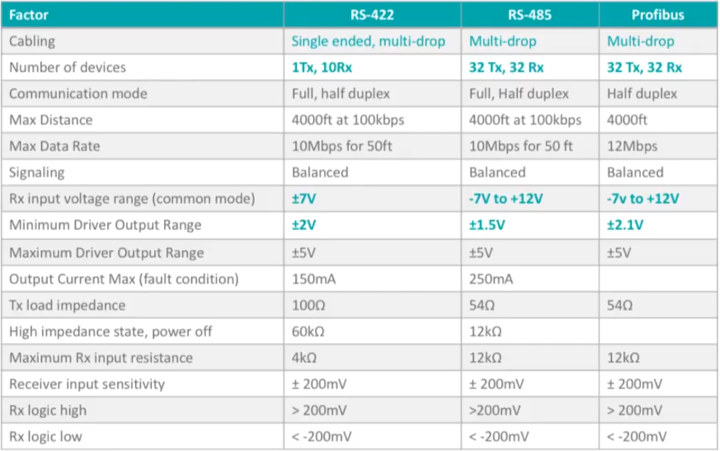

Компания Maxim Integrated сегодня опубликовала в социальных сетях видео (встроено в конце статьи), объясняющее основы устройств последовательной передачи и различия между RS232, RS422, RS485 и Profibus.

В видео подробно рассматриваются глоссарий терминов , обсуждение длины кабеля и битрейта, квитирование и автоматическое отключение, а ниже представлено краткое резюме:
- RS232 поддерживает один передатчик и один приёмник, работая в диапазоне от -15 до +15 В (с входной устойчивостью до -/+25 В). Логический ноль на стороне приёмника соответствует +3…+15 В, логическая единица — -15…-3 В.
- RS422 — усовершенствованная версия RS-232 с витой парой и балансной передачей сигналов. Поддерживает один передатчик с возможностью подключения до 10 трансиверов. Обеспечивает передачу на большие расстояния.
- RS485 — развитие стандарта RS-422 (опубликовано в 1983 г.) с поддержкой до 32 устройств Tx и 32 устройств Rx. Будучи надмножеством RS-422, RS-485 позволяет использовать устройства Tx для управления оборудованием RS-422 Tx, но не наоборот. Сигналы работают в диапазоне -5…+5 В (входная устойчивость: -7…+12 В), где логический ноль на приёмнике составляет +200 мВ…+5 В, а логическая единица — -5 В…-200 мВ.
RS-422 и RS-485 обеспечивают битрейт 10 Мбит/с с короткими кабелями (до ~15 метров) и 100 Кбит/с с кабелями длиной до 1,2 км. Несмотря на ограничение в 32 устройства, Maxim Integrated указывает на существование микросхем, поддерживающих до 256 трансиверов. Типичные применения RS-422/RS-485 включают PLC, промышленные сенсоры и системы автоматизации зданий.
