Семейство устройств Sonoff от ITEAD Studio представляет собой линейку полезных и недорогих решений для домашней автоматизации, неоднократно освещавшихся на CNX Software как со штатной прошивкой и приложением eWelink, так и с открытыми прошивками, разработанными сообществом. Устройства Sonoff применяются в различных сценариях: Sonoff TH16 используется для управления водяным насосом , Sonoff Pow — для мониторинга энергопотребления в офисе , а переключатели Sonoff, как в случае с Карлом, служат для управления освещением в домашних условиях. Компания выпустила Sonoff 4CH Pro с 4 реле, управляемыми кнопками на корпусе, через WiFi или RF пульты, в корпусе для DIN-рейки.

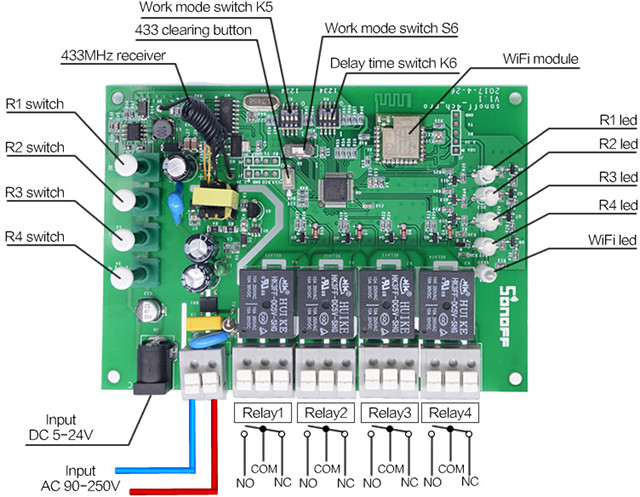

Характеристики выключателя Sonoff 4CH Pro:
- Подключение – модуль Wi-Fi ESP8266 и приёмник 433 МГц
- Реле – 4 реле HUIKE 230В/10А (максимум 2200 Вт на реле) с подключением NC и NO
- Конфигурация – переключатели K5 и S6 для выбора режима; переключатель K6 для выбора времени (от 0,5 до 4 с)
- Дополнительно – 4 пользовательские кнопки для включения/выключения реле, 4 светодиода для отображения состояния реле, 1 светодиод Wi-Fi; непропаянный разъём для программирования модуля ESP8266
- Питание – от 5 до 24 В постоянного тока через разъём питания или от 90 до 250 В переменного тока через клеммную колодку
Плата поставляется с предустановленной прошивкой, работающей с приложением eWelink для Android и iOS. Производитель указывает три режима работы для каждого реле, управляемые переключателями K5, K6 и S6:
- Автономный режим – Каждое реле можно независимо включать и выключать.
- Режим взаимной блокировки – Только одно реле может быть включено одновременно. Например, если R1 включено и вы активируете R2, реле R1 автоматически отключится.
- Импульсный режим – Нажатие кнопки на устройстве, в мобильном приложении или RF/WiFi-пульте включает реле на X секунд (значение задается переключателем K6 «задержка»). Полезно для запирающих механизмов.

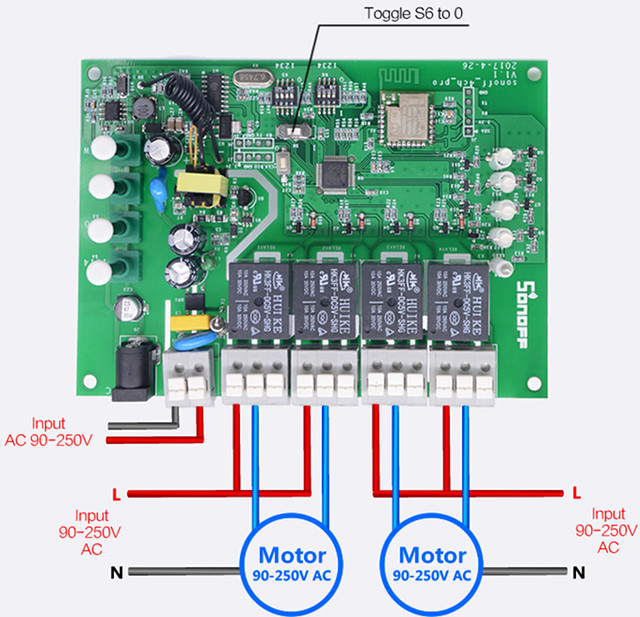

Режимы настраиваются индивидуально для реле: например, R1 и R2 в автономном режиме, а R3 и R4 в режиме взаимной блокировки. Компания также поясняет, что можно подключить два двигателя переменного или постоянного тока через два реле на каждый двигатель, с управлением только одним двигателем одновременно.
Устройство поддерживает таймеры включения/выключения и совместимо с Alexa и Nest. В перспективе возможно появление open-source прошивок для Sonoff 4CH Pro, таких как ESPurna или Sonoff-Tasmota, поскольку компания установила разъем для обновления прошивки, как в предыдущих моделях.
Sonoff 4CH Pro сейчас недоступен, но сохранился в списке за $22.90 на сайте ITEAD Studio , где можно зарегистрировать email для уведомления о запуске продукта. RF-пульт не входит в комплект, его можно приобрести отдельно за $4.50 плюс доставка .
