Freescale анонсировал процессор i.MX 6SoloX с ядрами ARM Cortex A9 и Cortex M4

Процессор Freescale i.MX6 SoloX начал появляться в рассылке ядра ARM Linux в прошлом году, а процессор Cortex A9 + Cortex M4 фигурировал в маркетинговых материалах, однако до сих пор вся документация регулировалась соглашением о неразглашении. Теперь все ресурсы стали общедоступными, поскольку компания официально представила процессор i.MX 6SoloX на выставке Embedded World 2015.

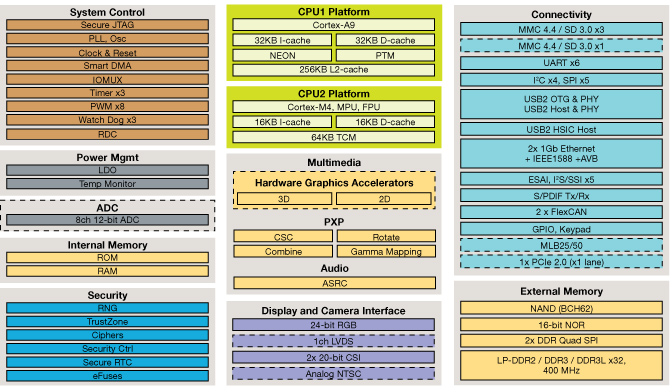

IMX6SX Block Diagram
Структурная схема IMX6SX (пунктирные линии обозначают опциональные функции)

Характеристики Freescale i.MX 6SoloX:

  • ЦП – ARM Cortex-A9 до 1 ГГц с 512 КБ кэша L2, 32 КБ кэша инструкций и данных, медиаускорителем NEON SIMD
  • МКУ – ARM Cortex-M4 до 200 МГц с 16 КБ кэша инструкций и данных, 64 КБ TCM, MPU и FPU
  • Интерфейсы памяти
    • 16/32-бит DDR3-800 и DDR3L-800, 16/32-бит LPDDR2-800
    • SLC/MLC NAND, 62-бит ECC, ONFI2.2
    • 2x DDR Quad SPI NOR flash, 16/32-бит NOR Flash
  • Интерфейсы дисплея и камеры
    • Параллельный RGB
    • LVDS
    • 20-бит параллельный интерфейс CMOS-сенсора
    • Интерфейс аналогового видео NTSC/PAL
  • Мультимедиа
    • ГП – Vivante GC400T 3D с поддержкой OpenGL ES 2.0: 27 млн.треуг./с & 133 млн.пикс./с + 2D GPU
    • PiXel Processing Pipeline (PXP) – масштабирование, поворот, наложение изображений и CSC
  • Ввод-вывод и периферия
    • 2x Ethernet 10/100/1000 с аппаратным AVB и поддержкой IEEE1588
    • 1x PCIe 2.0 (1 линия)
    • 2x 8-канальных 12-бит АЦП
    • 3x USB 2.0: 2x HS OTG + PHY, 1x HS Host HSIC
    • 4x SD/MMC 4.5
    • 5x SPI, 6x UART, 4x I²C, 5x I²S/SSI
    • FlexCAN
    • MLB 25/50
  • Управление питанием – частичная интеграция PMU, PMIC Freescale PF0200
  • Безопасность
    • Мультиядерный блок для изоляции и совместного использования ядер
    • Контроллер доменов ресурсов (RDC)
    • Блок защищённых сообщений (MU)
    • Аппаратные семафоры
    • High Assurance Boot, криптографические движки, генератор случайных чисел, детектор вскрытия
  • Корпуса – 19 x 19 мм 0.8 мм BGA; 17 x 17 мм 0.8 мм BGA (два варианта разводки); или 14 x 14 мм 0.65 мм BGA
  • Диапазон температур
    • Потребительский (расширенный коммерческий) – от -20°C до +105°C
    • Промышленный – от -40°C до +105°C
    • Автомобильный – от -40°C до +125°C)

Линейка включает 13 вариантов i.MX 6SoloX для потребительского, промышленного и автомобильного сегментов с ГП/без ГП и разными периферийными опциями, как показано в таблице ниже.

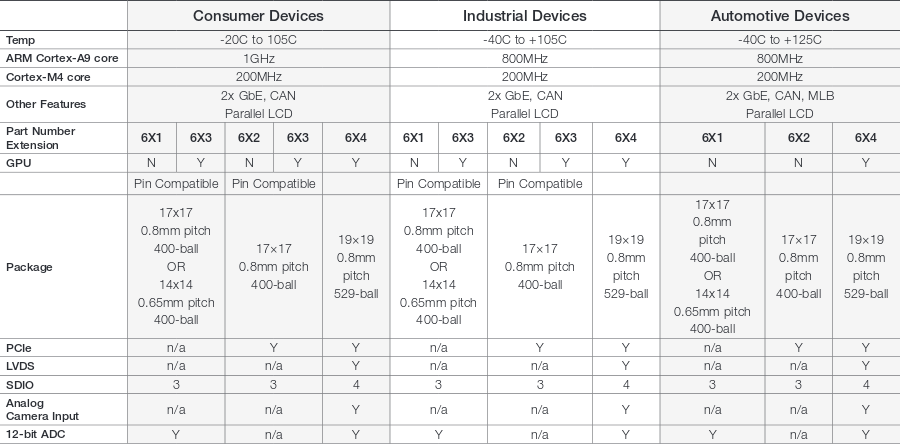

Freescale i.MX 6SoloX Family (Click to Enlarge)

Семейство Freescale i.MX 6SoloX (нажмите для увеличения)Документация, включая datasheets, руководство по миграции, различные приложения и полное Техническое руководство доступна для бесплатного скачивания, как и Android 4.4.3 BSP и документация Linux 3.10.53. Проект Yocto также портирован на i.MX 6SoloX (IMX6SX) . Ядро Cortex M4 может параллельно запускать MQX RTOS.

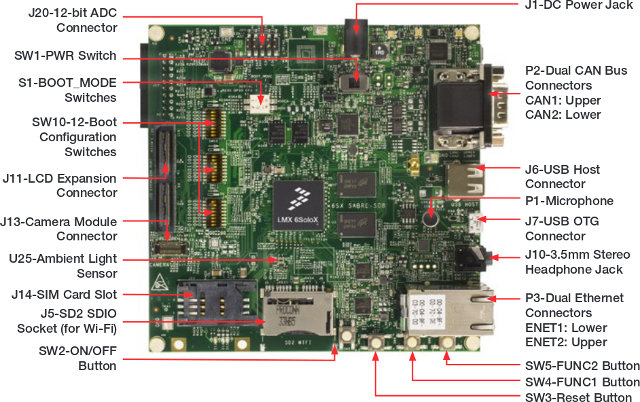

SABRE-SDB Board for i.MX 6SoloX (Click to Enlarge)

Плата «SABRE for Smart Devices» на базе Freescale i.MX 6SoloX (нажмите для увеличения)Компания также представила версию своей платы разработки SABRE на i.MX 6SoloX со следующими ключевыми характеристиками:

  • СнК – Freescale i.MX 6SoloX: ЦП Cortex A9 @1ГГц + МКУ Cortex M4 @200МГц
  • Системная память – 1 ГБ DDR3 SDRAM
  • Накопители – 32 МБ x2 QuadSPI Flash + 3 полноразъёмных слота SD/MMC
  • Дисплей
    • Разъём LVDS – совместим с платой дисплея MCIMX-LVDS1 LCD
    • Расширительный разъём LCD (параллельный, 24-бит) – совместим с адаптером MCIMXHDMICARD
  • Аудио – стереокодек; 1x 3.5 мм аудиоразъём
  • Связь – 2x порта Ethernet 10/100/1000; опциональный модуль Wi-Fi
  • USB – 1x USB 2.0 Host Type A, 1x micro USB 2.0 OTG
  • Дополнительные порты и расширения
    • Разъём mPCIe
    • 2x CAN (DB-9); высокоскоростной трансceiver Freescale MC34901
  • Отладка – 20-контактный JTAG-разъём
  • Сенсоры – 3-осевой акселерометр Freescale MMA8451, 3D магнитометр Freescale MAG3110, датчик освещённости
  • Питание – 5В
  • Управление питанием – PMIC Freescale PF0200

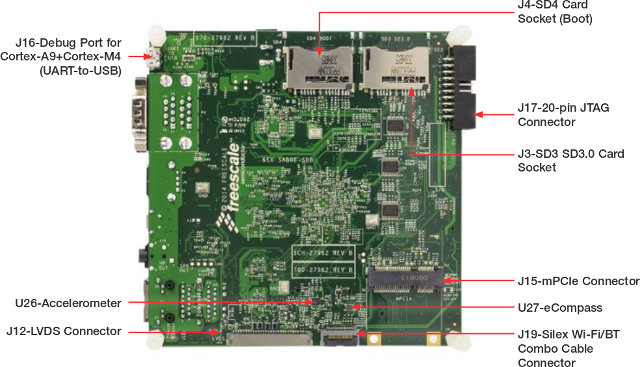

Back of SABRE i.MX 6SoloX Board (Click to Enlarge)

Обратная сторона платы SABRE i.MX 6SoloX (нажмите для увеличения)Комплект включает блок питания 5В/5А, печатное краткое руководство, кабель micro USB/USB и SD-карту с предустановленным образом Linux на базе Yocto Project. Для платы доступны Android, Linux и Yocto BSP, а также файлы аппаратного дизайна. Дополнительно предлагаются: 10.1-дюймовый сенсорный дисплей (XGA), адаптер RGB-HDMI и модуль Wi-Fi.

Процессоры Freescale i.MX 6SoloX и плата SABRE доступны в серийном производстве. Стоимость СнК составляет $10.84–$13.99 за 1К шт. (зависит от SKU), плата разработки – $399. Подробности, ПО и документация на Freescale i.MX 6SoloX и плату SABRE доступны на продуктовых страницах. Решение также демонстрировалось на Embedded World (зал 4A, стенд 4A-220, 24–26 февраля 2015).

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
