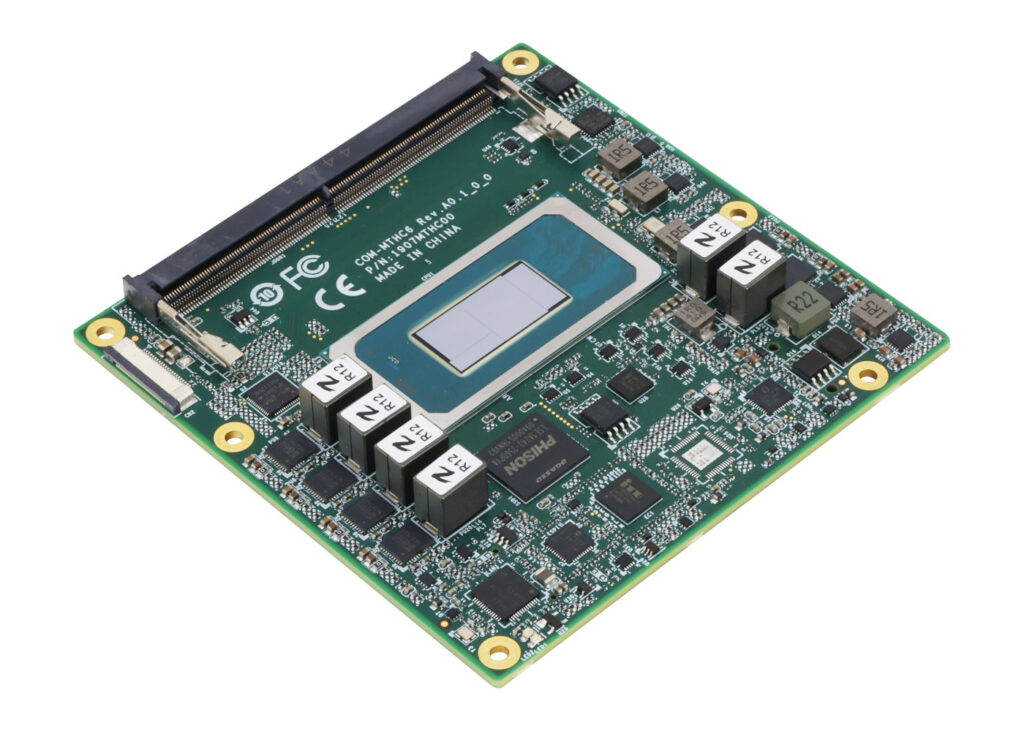

Модуль COM-MTHC6 COM Express Type 6 от AAEON работает на базе процессоров серии Intel Meteor Lake H с возможностью выбора между процессорами Core Ultra 9 185H, Core Ultra 7 155H или Core Ultra 5 125H.
Модуль поддерживает до 96 ГБ памяти DDR5, оснащен опциональным твердотельным накопителем BGA, двумя разъемами MIPI CSI и двумя стандартными 220-контактными разъемами B2B, открывающими доступ к таким интерфейсам, как PEG 4.0 и PCIe Gen4, и предлагает диапазон входного напряжения от 9 В до 16 В. AAEON утверждает, что COM-MTHC6 — это первый в мире COM Express Type 6, оснащенный 45-ваттным процессором Meteor Lake-H, таким как Core Ultra 9 185H. Мы, действительно, видим, что подобные модули COM Express, такие как ADLINK cExpress-MTL, поставляются только с деталями мощностью 15 Вт или 28 Вт.
Технические характеристики AAEON COM-MTHC6:
- Meteor Lake-H SoC
- Процессор Intel Core Ultra 5 125H, 14 ядер (4P+8E+2LPE) с тактовой частотой до 4,5 ГГц, кэшем 18 МБ, 7 ядер Xe Intel Arc Graphics с тактовой частотой 2,2 ГГц, Intel AI Boost NPU; TDP: 28 Вт
Процессор Intel Core Ultra 7 155H, 16 ядер (6P+8E+2LPE) с тактовой частотой до 4,8 ГГц, кэшем 24 МБ, 8 ядер Xe Intel Arc Graphics с тактовой частотой 2,25 ГГц, Intel AI Boost NPU; TDP: 28 Вт - Процессор Intel Core Ultra 9 185H, 16 ядер (6P+8E+2LPE) с тактовой частотой до 5,1 ГГц, кэшем 24 МБ, 8 ядер Xe, графика Intel Arc с тактовой частотой 2,35 ГГц, процессор Intel AI Boost NPU; TDP: 45 Вт
- Процессор Intel Core Ultra 5 125H, 14 ядер (4P+8E+2LPE) с тактовой частотой до 4,5 ГГц, кэшем 18 МБ, 7 ядер Xe Intel Arc Graphics с тактовой частотой 2,2 ГГц, Intel AI Boost NPU; TDP: 28 Вт
- Системная память — до 96 ГБ DDR5 5600 МГц (не ECC) через два слота SODIMM
- Хранилище – опционально до 256 ГБ встроенного твердотельного накопителя NVMe через последнюю шину PEG [x4]
- Сетевое оборудование – контроллер Intel I226 2.5GbE
- Камера – 2х разъема MIPI CSI на модуле
- 2x 220-контактных межплатных разъема в соответствии со спецификациями COM Express Type 6
- Накопитель – 2x SATA III
- Видеовыход
- DDI 1 – DP до 3840 x 2160
- DDI 2 – DP до 3840 x 2160
- DDI 3 – DP до 3840 x 2160; совместный с VGA, автоматическое переключение
- VGA – до 1920 x 1080, совместный с DDI 3, автоматическое переключение
- LVDS/eDP – LVDS до 1920 x 1080 (по умолчанию) или eDP до 3840 x 2160, переключение через BoM
- Аудио – HD аудиоинтерфейс
- Сетевое подключение – интерфейс 2.5GbE
- USB – 8x USB 2.0, 4x USB 3.2 Gen 2
- Последовательный порт – 2x 2-проводной UART
- Расширение
- PEG 4.0 [x8] + [x4] + [x4], последняя опция PEG [x4] для встроенного NVMe SSD
- PCIe 4.0 [x1] x 4 + PCIe [x4]
- 8-битный GPIO
- I2C от EC (по умолчанию) или CPU, переключение через BIOS
- SMBus от ЦП
- Безопасность – fTPM / dTPM (по умолчанию)
- Разное
- BIOS AMI UEFI с WoL, сторожевой таймер
- Источник питания
- +9В-16В и +5VSB для ATX, +9В-16В для AT
- Тип питания AT/ATX
- Потребляемая мощность (типичная) – 9,13 А при +12 В для модели Intel Core Ultra 9 185H,
- Размеры – 95 x 95 мм (COM Express Compact Size, форм-фактор Type 6)
- Вес – 120 грамм.
- Диапазон температур – эксплуатация: 0°C ~ 60°C; хранение: -40°C ~ 85°C
- Влажность – относительная влажность 0% ~ 90%, без конденсации
- Сертификации – CE/FCC Класс A
Нижняя сторона модуля
Блок-схема COM-MTHC6
Этот тип модуля COM Express обычно не продается в Интернете, но AAEON решила предоставить образцы в своем eShop по цене от 700$ до 924$ в зависимости от выбранного процессора. Дополнительные сведения, включая техническое описание, руководство пользователя, BIOS и драйверы Windows/Linux, можно найти на странице продукта.
